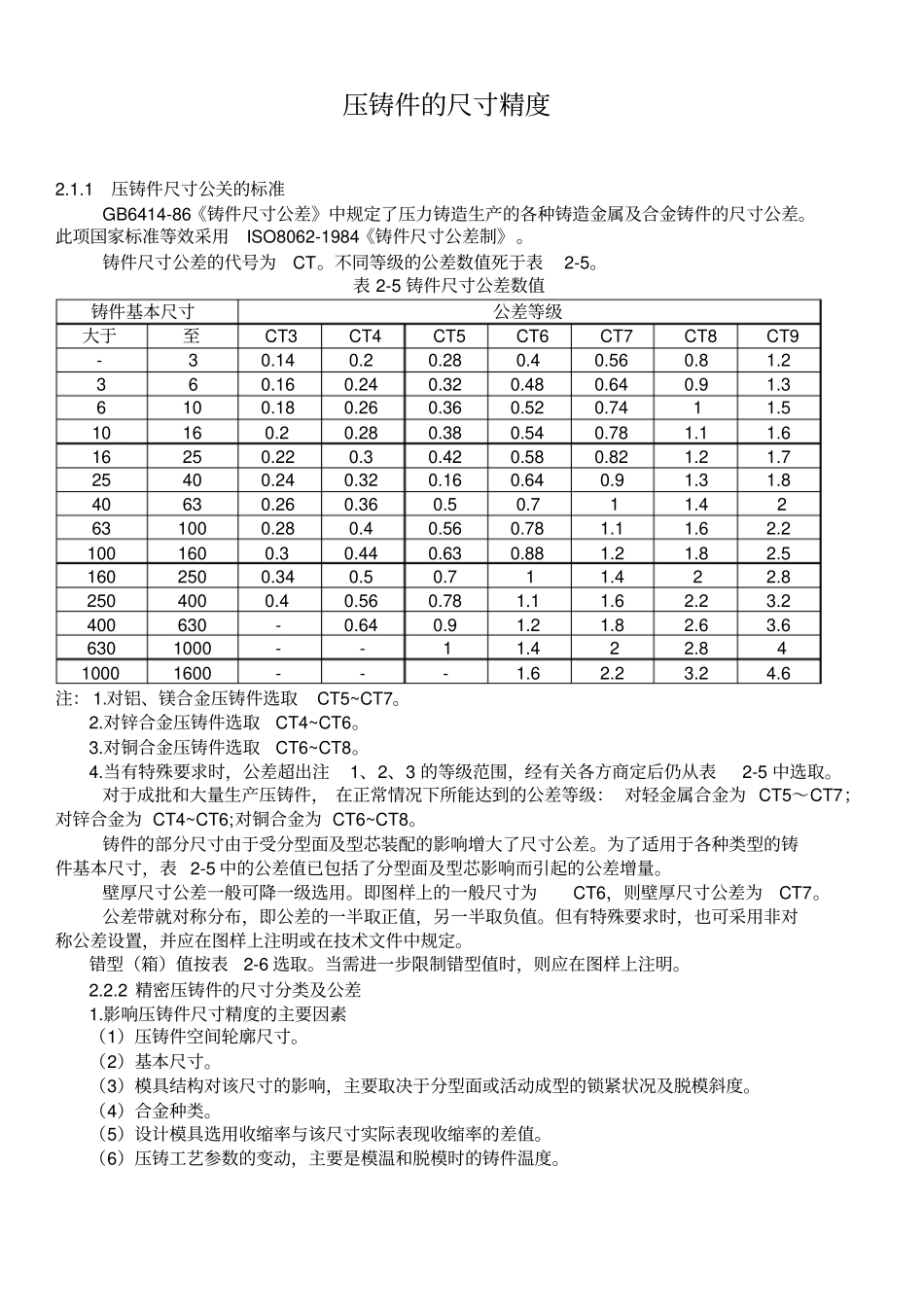

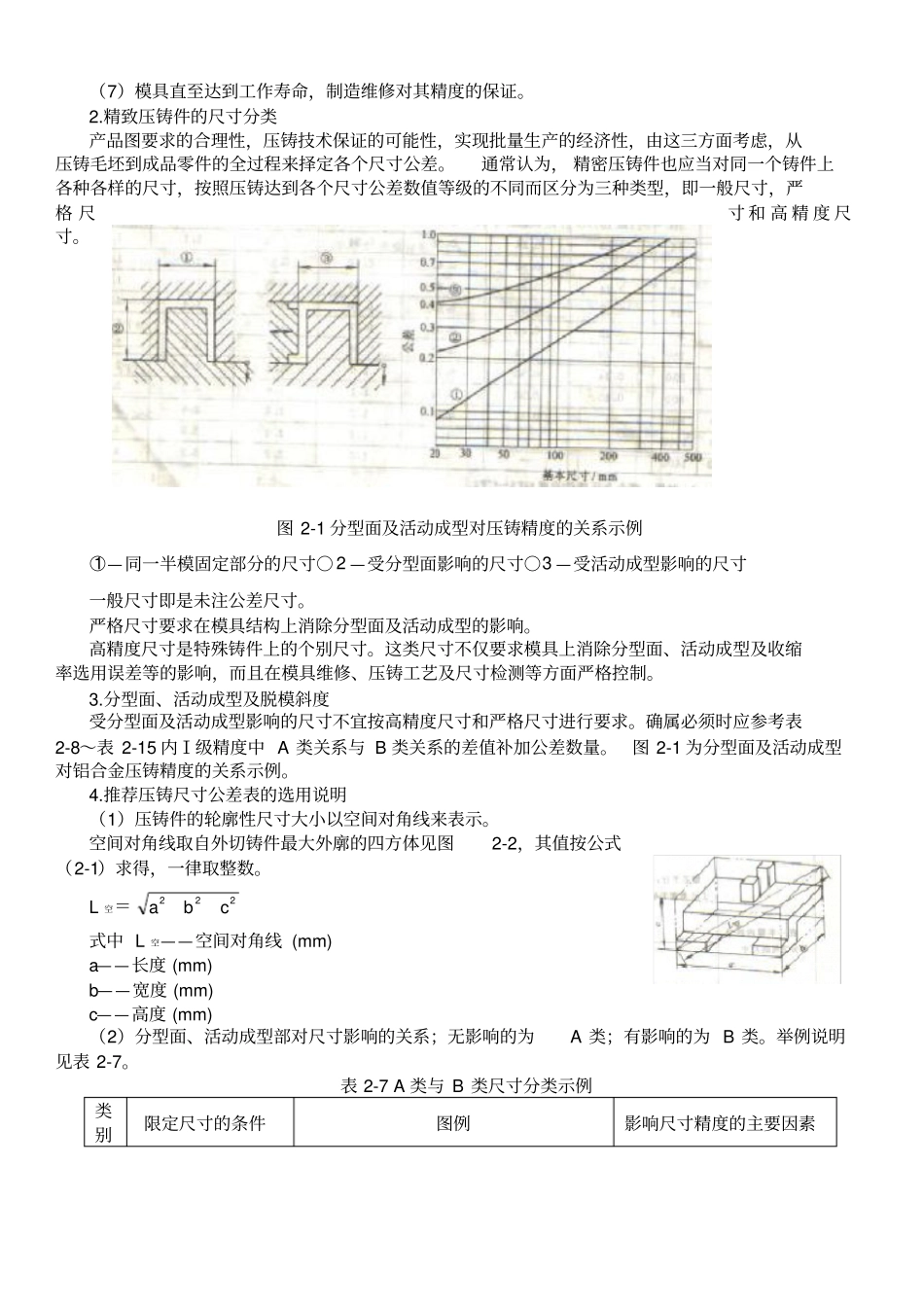

压铸件的尺寸精度2.1.1 压铸件尺寸公关的标准GB6414-86《铸件尺寸公差》中规定了压力铸造生产的各种铸造金属及合金铸件的尺寸公差。此项国家标准等效采用ISO8062-1984《铸件尺寸公差制》。铸件尺寸公差的代号为CT。不同等级的公差数值死于表2-5。表 2-5 铸件尺寸公差数值大于至CT3CT4CT5CT6CT7CT8CT9-30.140.20.280.40.560.81.2360.160.240.320.480.640.91.36100.180.260.360.520.7411.510160.20.280.380.540.781.11.616250.220.30.420.580.821.21.725400.240.320.160.640.91.31.840630.260.360.50.711.42631000.280.40.560.781.11.62.21001600.30.440.630.881.21.82.51602500.340.50.711.422.82504000.40.560.781.11.62.23.2400630-0.640.91.21.82.63.66301000--11.422.8410001600---1.62.23.24.6公差等级铸件基本尺寸注： 1.对铝、镁合金压铸件选取CT5~CT7。2.对锌合金压铸件选取CT4~CT6。3.对铜合金压铸件选取CT6~CT8。4.当有特殊要求时，公差超出注1、2、3 的等级范围，经有关各方商定后仍从表2-5 中选取。对于成批和大量生产压铸件， 在正常情况下所能达到的公差等级： 对轻金属合金为 CT5～CT7；对锌合金为 CT4~CT6;对铜合金为 CT6~CT8。铸件的部分尺寸由于受分型面及型芯装配的影响增大了尺寸公差。为了适用于各种类型的铸件基本尺寸，表 2-5 中的公差值已包括了分型面及型芯影响而引起的公差增量。壁厚尺寸公差一般可降一级选用。即图样上的一般尺寸为CT6，则壁厚尺寸公差为CT7。公差带就对称分布，即公差的一半取正值，另一半取负值。但有特殊要求时，也可采用非对称公差设置，并应在图样上注明或在技术文件中规定。错型（箱）值按表2-6 选取。当需进一步限制错型值时，则应在图样上注明。2.2.2 精密压铸件的尺寸分类及公差1.影响压铸件尺寸精度的主要因素（1）压铸件空间轮廓尺寸。（2）基本尺寸。（3）模具结构对该尺寸的影响，主要取决于分型面或活动成型的锁紧状况及脱模斜度。（4）合金种类。（5）设计模具选用收缩率与该尺寸实际表现收缩率的差值。（6）压铸工艺参数的变动，主要是模温和脱模时的铸件温度。（7）模具直至达到工作寿命，制造维修对其精度的保证。2.精致压铸件的尺寸分类产品图要求的合理性，压铸技术保证的可能性，实现批量生产的经济性，由这三方面考虑，从压铸毛坯到成品零件的全过程来择定各个尺寸公差。通常认为， 精密压铸件也应当对同一个铸件上各种各样的尺寸，按照压铸达到各个尺寸公差数值...
