原煤仓料位不锈钢中文DR7000智能雷达说明书资料VIP专享VIP免费

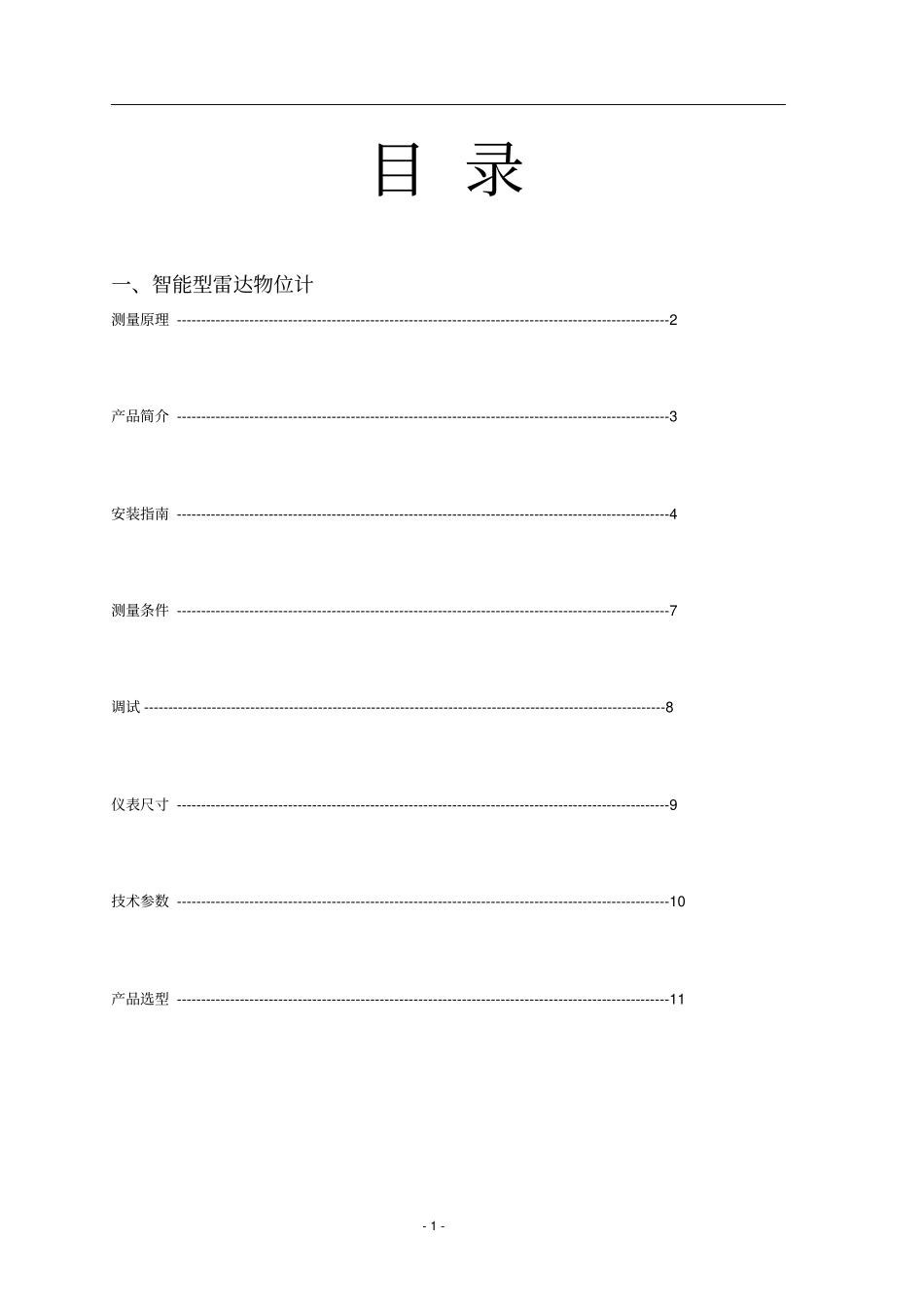

- 1 - 目 录一、智能型雷达物位计测量原理 ------------------------------------------------------------------------------------------------------2 产品简介 ------------------------------------------------------------------------------------------------------3 安装指南 ------------------------------------------------------------------------------------------------------4 测量条件 ------------------------------------------------------------------------------------------------------7 调试 ------------------------------------------------------------------------------------------------------------8 仪表尺寸 ------------------------------------------------------------------------------------------------------9 技术参数 ------------------------------------------------------------------------------------------------------10 产品选型 ------------------------------------------------------------------------------------------------------11- 2 - 一、智能型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D 与脉冲的时间行程T 成正比：D=C ×T/2 其中 C 为光速因空罐的距离E 已知，则物位L 为：L=E-D 输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA 输出。应用介质：- 3 - 系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。产品简介：系 列 智 能 雷达物位仪表应用过程条件简单，...
