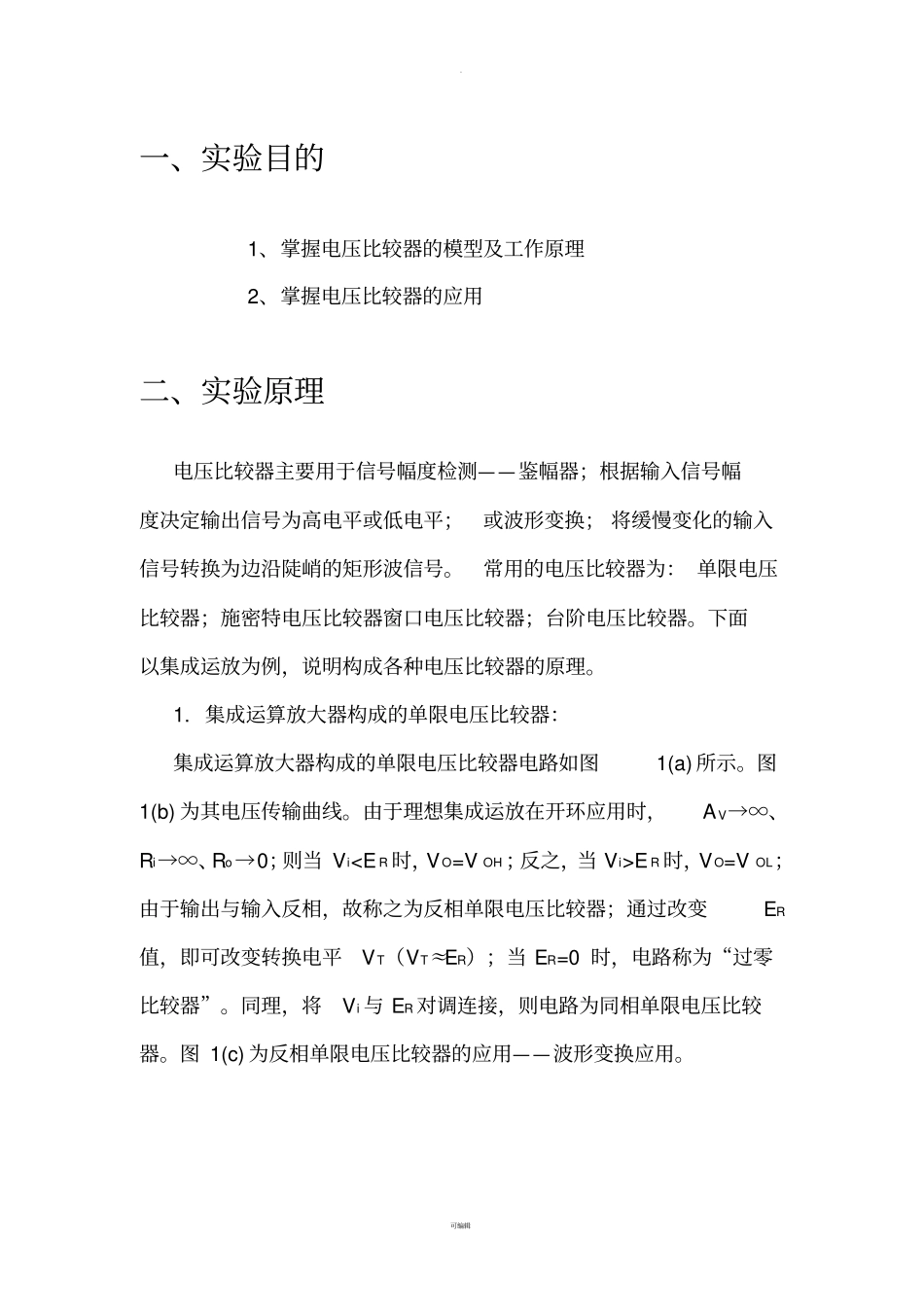

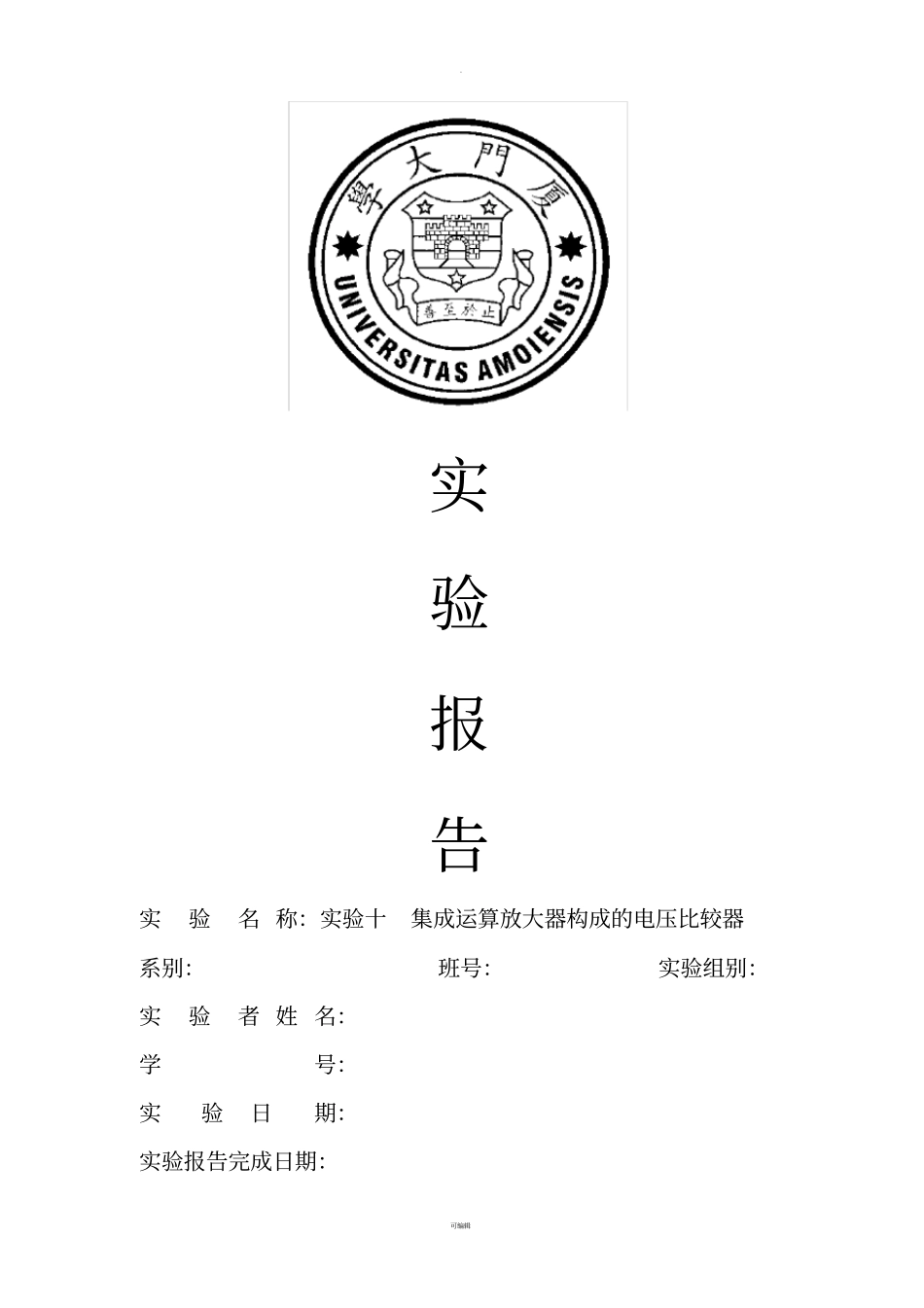

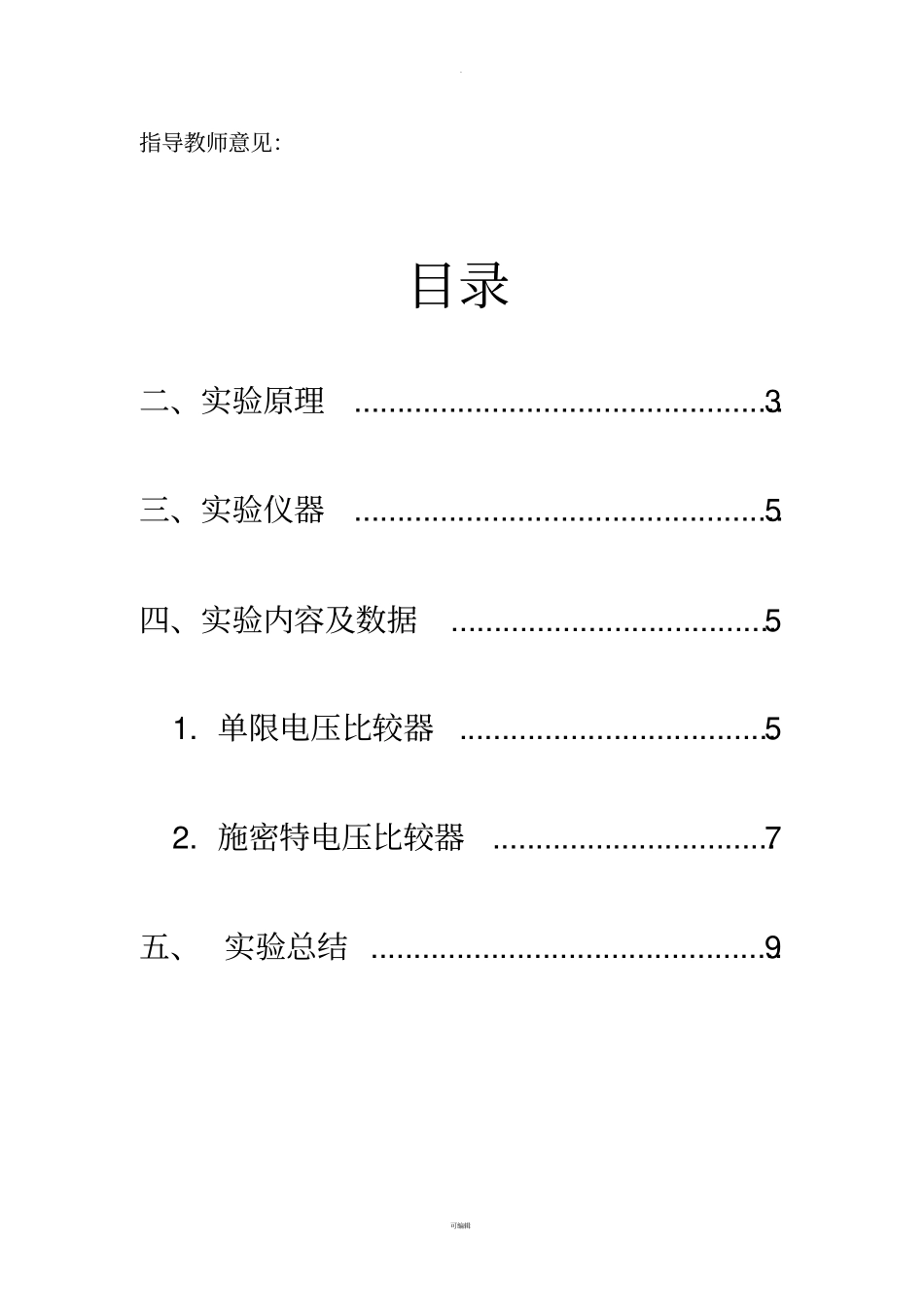

. 可编辑实验报告实验名 称：实验十集成运算放大器构成的电压比较器系别：班号：实验组别：实验者 姓 名：学号：实验日期：实验报告完成日期：. 可编辑指导教师意见：目录二、实验原理 .................................................. 3三、实验仪器 .................................................. 5四、实验内容及数据...................................... 51. 单限电压比较器..................................... 52. 施密特电压比较器................................. 7五、 实验总结 ................................................ 9. 可编辑一、实验目的1、掌握电压比较器的模型及工作原理2、掌握电压比较器的应用二、实验原理电压比较器主要用于信号幅度检测——鉴幅器；根据输入信号幅度决定输出信号为高电平或低电平；或波形变换； 将缓慢变化的输入信号转换为边沿陡峭的矩形波信号。常用的电压比较器为： 单限电压比较器；施密特电压比较器窗口电压比较器；台阶电压比较器。下面以集成运放为例，说明构成各种电压比较器的原理。1. 集成运算放大器构成的单限电压比较器：集成运算放大器构成的单限电压比较器电路如图1(a) 所示。图1(b) 为其电压传输曲线。由于理想集成运放在开环应用时，A V→∞、Ri→∞、Ro→0；则当 ViE R 时，V O=V OL；由于输出与输入反相，故称之为反相单限电压比较器；通过改变ER值，即可改变转换电平V T（VT≈ER）；当 ER=0 时，电路称为“过零比较器”。同理，将Vi 与 ER 对调连接，则电路为同相单限电压比较器。图 1(c) 为反相单限电压比较器的应用——波形变换应用。. 可编辑2. 集成运算放大器构成的施密特电压比较器：集成运算放大器构成的施密特电压比较器电路如图2(a) 所示。图2(b) 为其电压传输特性曲线。当 V O=V OH 时，TROHTVERRRVRRRVV；3233221称为上触发电平；当 VO=V OL 时，TROLTVERRRVRRRVV；3233222称为下触发电平；回差电平：TTTVVV当 Vi 从足够低往上升，若V i>V T+ 时，则 Vo 由 V OH 翻转为 VOL；当 Vi 从足够高往下降，若V i
