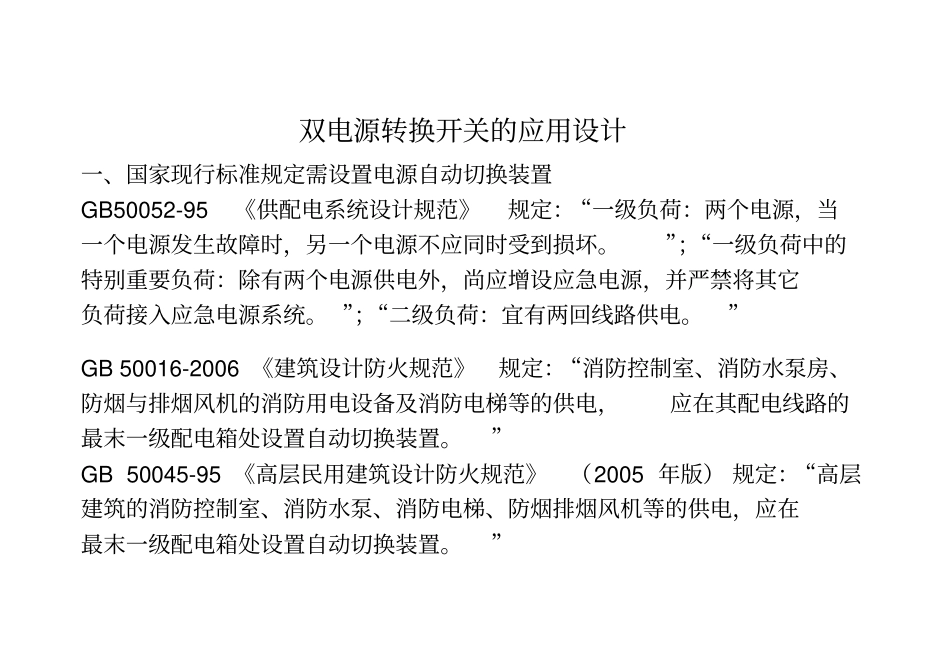

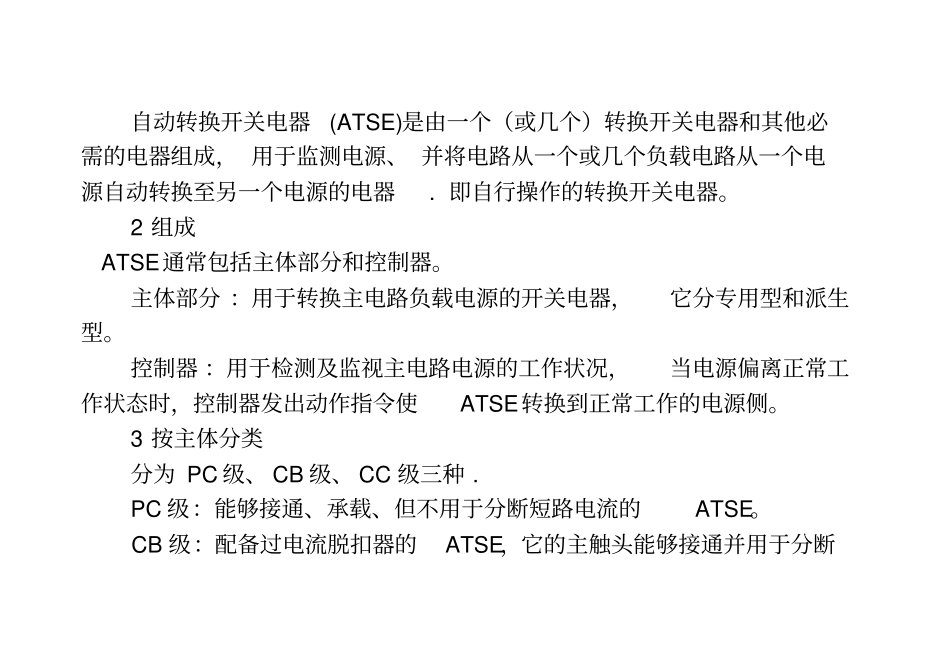

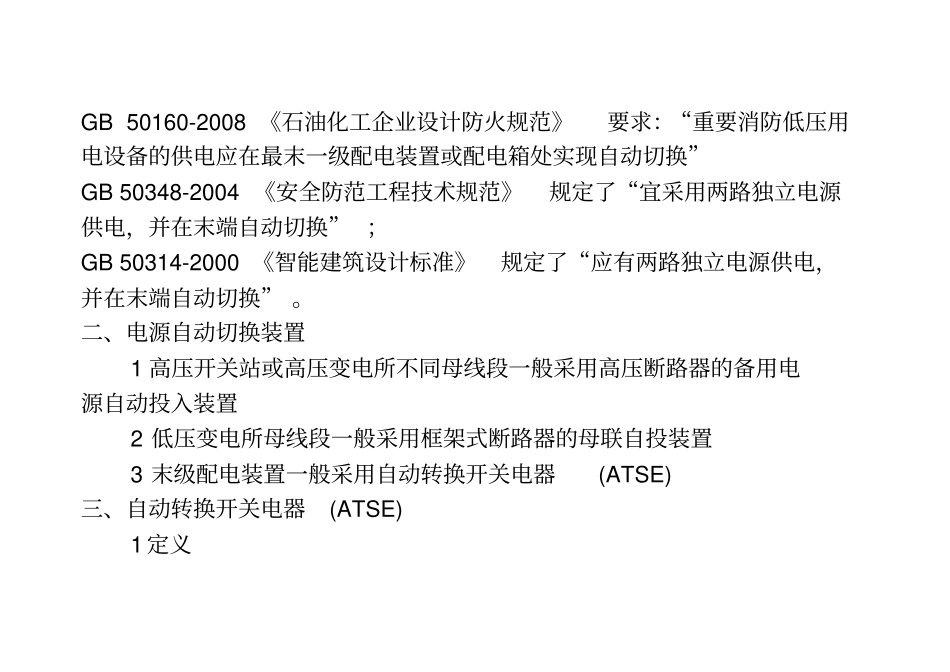

双电源转换开关的应用设计一、国家现行标准规定需设置电源自动切换装置GB50052-95《供配电系统设计规范》规定：“一级负荷：两个电源，当一个电源发生故障时，另一个电源不应同时受到损坏。”；“一级负荷中的特别重要负荷：除有两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急电源系统。 ”；“二级负荷：宜有两回线路供电。”GB 50016-2006 《建筑设计防火规范》规定：“消防控制室、消防水泵房、防烟与排烟风机的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。”GB 50045-95 《高层民用建筑设计防火规范》（2005 年版） 规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。”GB 50160-2008 《石油化工企业设计防火规范》要求：“重要消防低压用电设备的供电应在最末一级配电装置或配电箱处实现自动切换”GB 50348-2004 《安全防范工程技术规范》规定了“宜采用两路独立电源供电，并在末端自动切换” ；GB 50314-2000 《智能建筑设计标准》规定了“应有两路独立电源供电，并在末端自动切换” 。二、电源自动切换装置1 高压开关站或高压变电所不同母线段一般采用高压断路器的备用电源自动投入装置2 低压变电所母线段一般采用框架式断路器的母联自投装置3 末级配电装置一般采用自动转换开关电器(ATSE) 三、自动转换开关电器(ATSE) 1 定义自动转换开关电器(ATSE)是由一个（或几个）转换开关电器和其他必需的电器组成， 用于监测电源、 并将电路从一个或几个负载电路从一个电源自动转换至另一个电源的电器. 即自行操作的转换开关电器。2 组成ATSE通常包括主体部分和控制器。主体部分 ：用于转换主电路负载电源的开关电器，它分专用型和派生型。控制器 ：用于检测及监视主电路电源的工作状况，当电源偏离正常工作状态时，控制器发出动作指令使ATSE转换到正常工作的电源侧。3 按主体分类分为 PC 级、 CB 级、 CC 级三种 . PC 级：能够接通、承载、但不用于分断短路电流的ATSE。CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断路短路电流。CC 级：能够接通、承载、分断其额定电流的ATSE。PC 级 ATSE有两种型式。 即：由转换开关、 电机操作机构或电磁操作机构、转换控制器、联锁机构组成及由无短路保护的断路器、电动操作机构、转换控制器、联锁机构组成的型式。CB 级 A...
