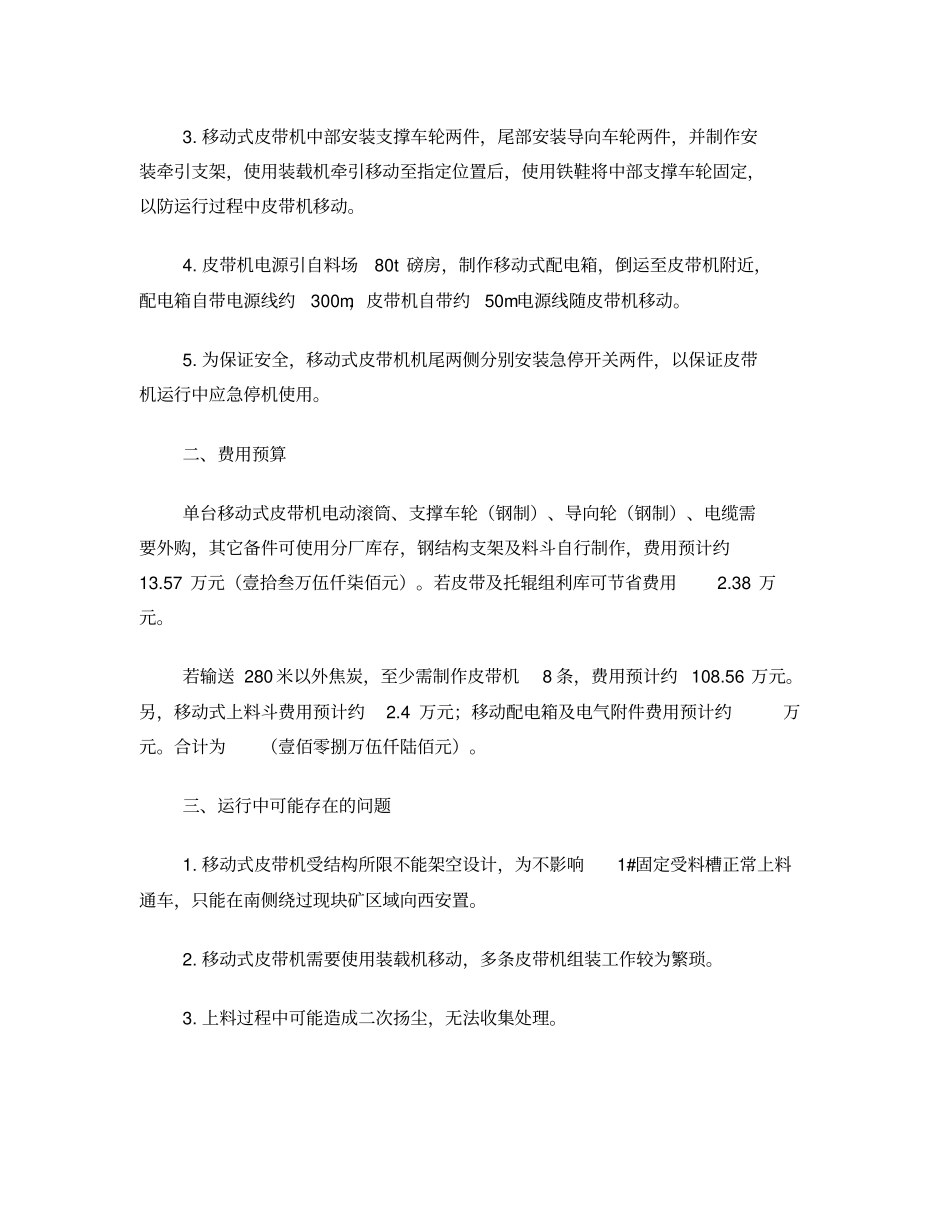

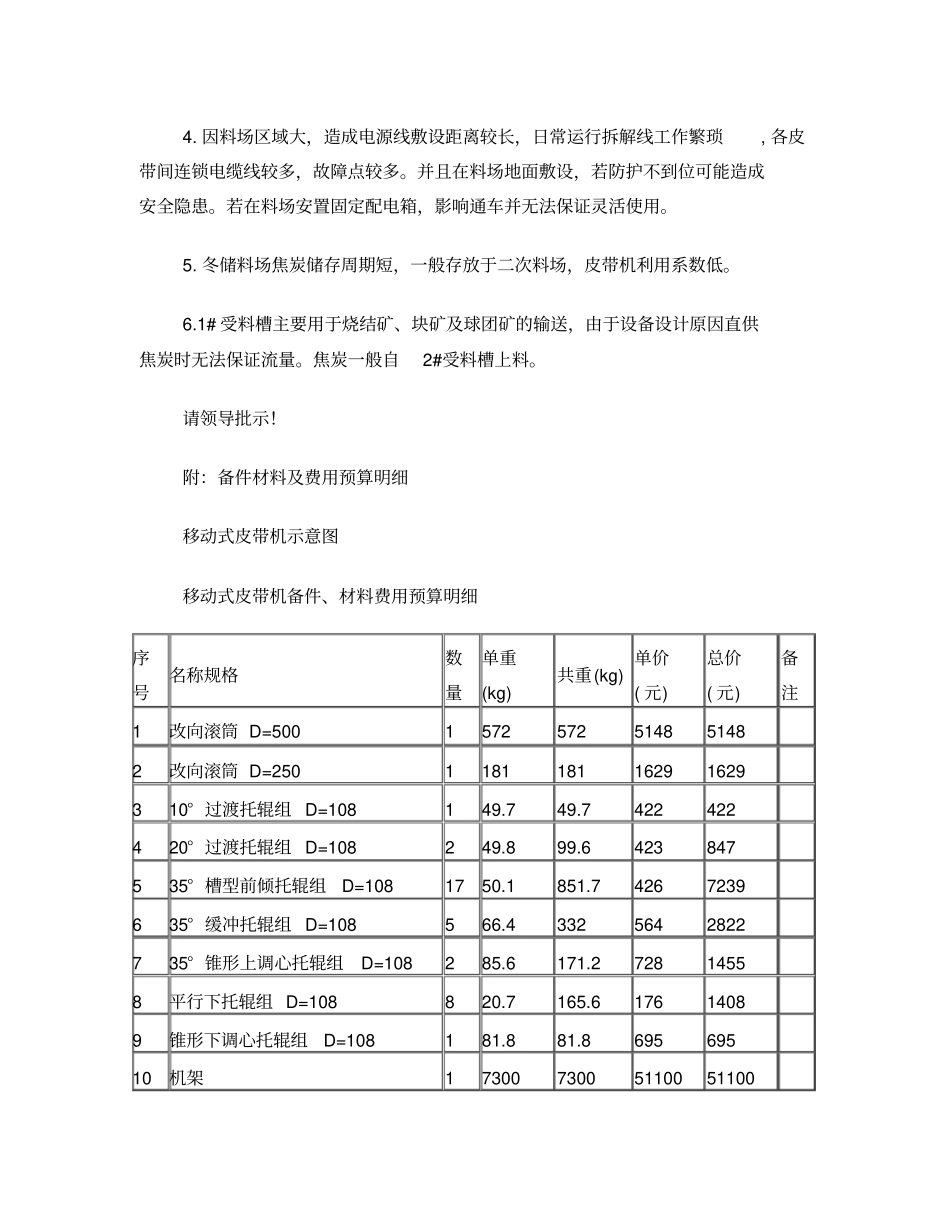

关于冬储料场增设可移动式皮带机方案的请示根据公司例会要求拟在冬储料场增设可移动式皮带机用于长距离物料输送至1#固定受料槽完成上料，减少自卸车倒运。经我单位现场讨论，现将相关方案等汇报如下：一、移动皮带机方案及主要参数（具体方案尺寸详见附图）1. 根据现场查看球团矿、烧结矿及块矿多储存于1#固定受料槽周围 50 米范围内，可直接采用装载机进行上料。这样移动式皮带机主要用于冬储料场西侧距离1#固定受料槽 280 米以外的焦炭上料。2. 经查阅设计手册，并咨询相关专业生产厂家，最后确定移动式皮带机水平投影长度为 35 米，倾角 6° ，可满足供料流量300t/h 。移动式皮带机主要参数见下表：皮带机投影长度35m 输送量300t/h 带宽1000mm 带速1.25m/s 输送带长度74m 电动滚筒功率30KW 头轮中心线高度3.48 米皮带机倾角6°2. 由于单条皮带机长度受限（皮带机过长不利于移动及皮带机机架结构易变形），可采用多条皮带机组合使用，来完成长距离物料的输送。3. 皮带机尾部安制受料斗，采用6mm钢板制作。4. 制作可移动式受料斗一件，用于装载机上料，采用150*150H型钢做支架，8mm钢板做料斗，料斗有效容积3.6m3（具体尺寸见附图），可根据实际需要在下料口安装棒条阀以控制料流。3. 移动式皮带机中部安装支撑车轮两件，尾部安装导向车轮两件，并制作安装牵引支架，使用装载机牵引移动至指定位置后，使用铁鞋将中部支撑车轮固定，以防运行过程中皮带机移动。4. 皮带机电源引自料场80t 磅房，制作移动式配电箱，倒运至皮带机附近，配电箱自带电源线约300m，皮带机自带约50m电源线随皮带机移动。5. 为保证安全，移动式皮带机机尾两侧分别安装急停开关两件，以保证皮带机运行中应急停机使用。二、费用预算单台移动式皮带机电动滚筒、支撑车轮（钢制）、导向轮（钢制）、电缆需要外购，其它备件可使用分厂库存，钢结构支架及料斗自行制作，费用预计约13.57 万元（壹拾叁万伍仟柒佰元）。若皮带及托辊组利库可节省费用2.38 万元。若输送 280 米以外焦炭，至少需制作皮带机8 条，费用预计约 108.56 万元。另，移动式上料斗费用预计约2.4 万元；移动配电箱及电气附件费用预计约万元。合计为（壹佰零捌万伍仟陆佰元）。三、运行中可能存在的问题1. 移动式皮带机受结构所限不能架空设计，为不影响1#固定受料槽正常上料通车，只能在南侧绕过现块矿区域向西安置。2. 移动式皮带机需要使用装载机移动，多条皮带机组装工作...
