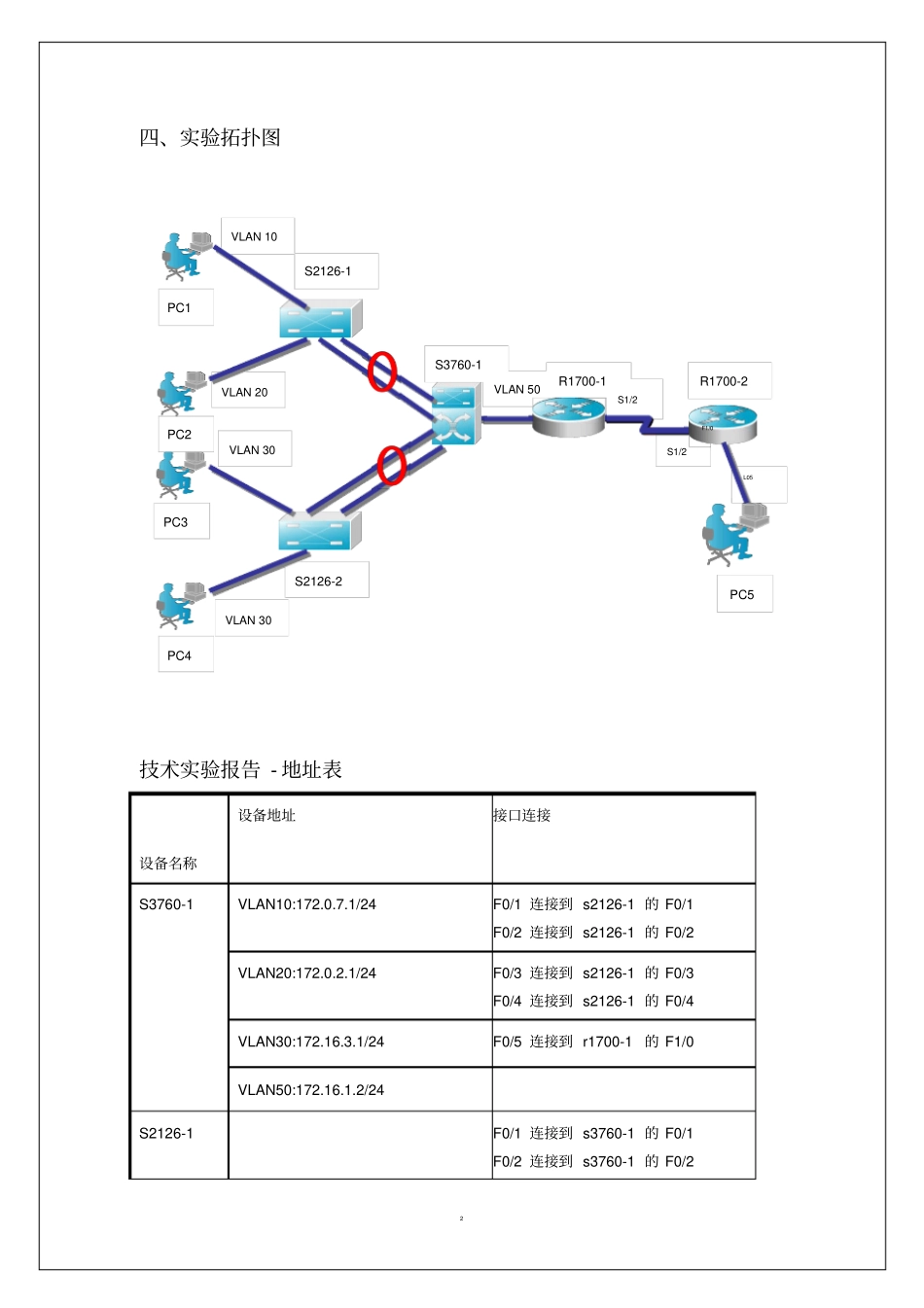

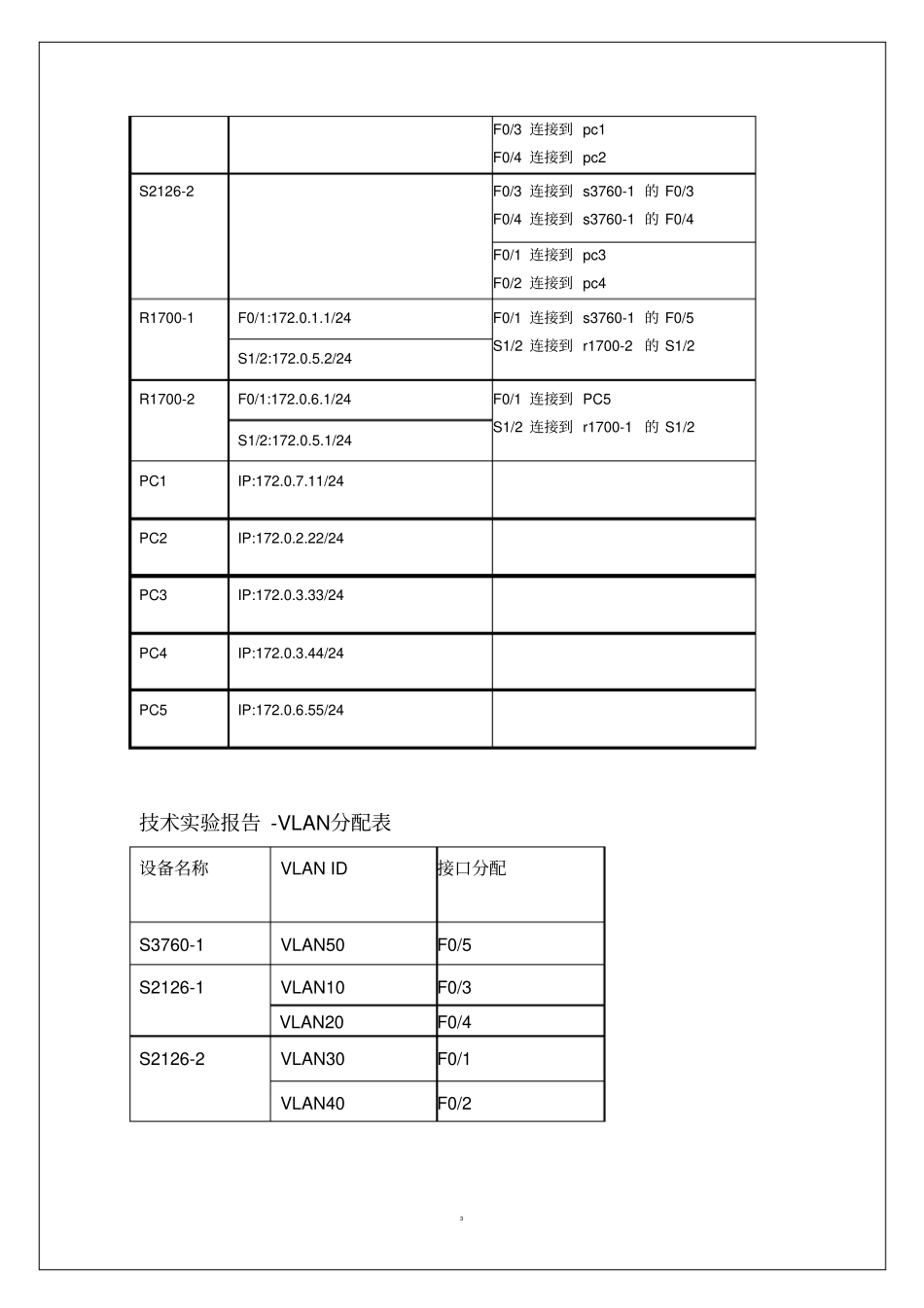

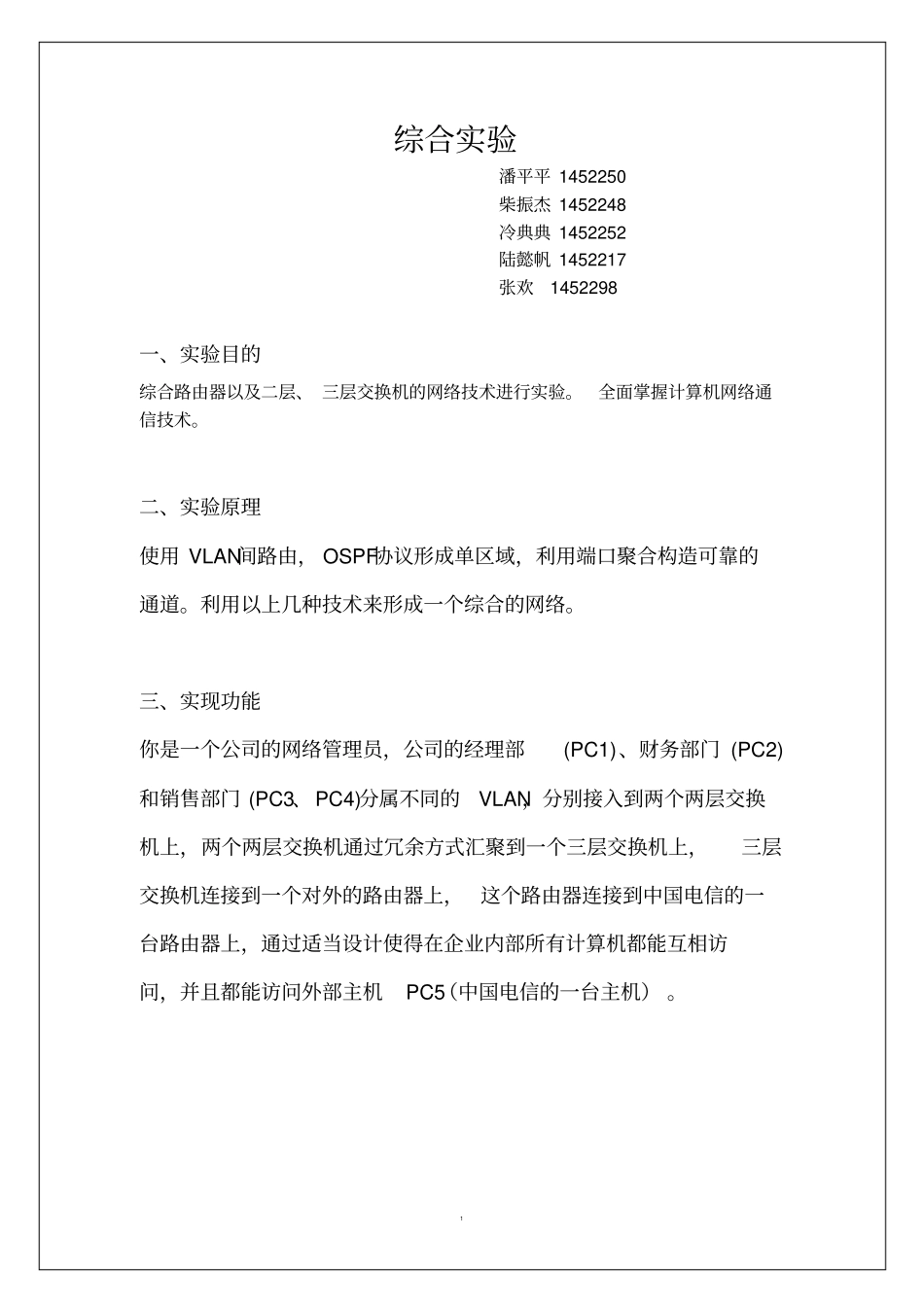

1 综合实验潘平平 1452250 柴振杰 1452248 冷典典 1452252 陆懿帆 1452217 张欢 1452298 一、实验目的综合路由器以及二层、 三层交换机的网络技术进行实验。全面掌握计算机网络通信技术。二、实验原理使用 VLAN间路由， OSPF协议形成单区域，利用端口聚合构造可靠的通道。利用以上几种技术来形成一个综合的网络。三、实现功能你是一个公司的网络管理员，公司的经理部(PC1)、财务部门 (PC2)和销售部门 (PC3、PC4)分属不同的VLAN，分别接入到两个两层交换机上，两个两层交换机通过冗余方式汇聚到一个三层交换机上，三层交换机连接到一个对外的路由器上，这个路由器连接到中国电信的一台路由器上，通过适当设计使得在企业内部所有计算机都能互相访问，并且都能访问外部主机PC5（中国电信的一台主机） 。2 四、实验拓扑图技术实验报告 - 地址表设备名称设备地址接口连接S3760-1 VLAN10:172.0.7.1/24 F0/1 连接到 s2126-1 的 F0/1 F0/2 连接到 s2126-1 的 F0/2 VLAN20:172.0.2.1/24 F0/3 连接到 s2126-1 的 F0/3 F0/4 连接到 s2126-1 的 F0/4 VLAN30:172.16.3.1/24 F0/5 连接到 r1700-1的 F1/0 VLAN50:172.16.1.2/24 S2126-1 F0/1 连接到 s3760-1 的 F0/1 F0/2 连接到 s3760-1 的 F0/2 L05 F1/0 S1/2 S1/2 VLAN 10 S3760-1 R1700-1 R1700-2 PC1 PC5 S2126-1 S2126-2 PC2 PC3 PC4 VLAN 20 VLAN 30 VLAN 30 VLAN 50 3 F0/3 连接到 pc1 F0/4 连接到 pc2 S2126-2 F0/3 连接到 s3760-1 的 F0/3 F0/4 连接到 s3760-1 的 F0/4 F0/1 连接到 pc3 F0/2 连接到 pc4 R1700-1 F0/1:172.0.1.1/24 F0/1 连接到 s3760-1 的 F0/5 S1/2 连接到 r1700-2的 S1/2 S1/2:172.0.5.2/24 R1700-2 F0/1:172.0.6.1/24 F0/1 连接到 PC5 S1/2 连接到 r1700-1的 S1/2 S1/2:172.0.5.1/24 PC1 IP:172.0.7.11/24 PC2 IP:172.0.2.22/24 PC3 IP:172.0.3.33/24 PC4 IP:172.0.3.44/24 PC5 IP:172.0.6.55/24 技术实验报告 -VLAN分配表设备名称VLAN ID 接口分配S3760-1 VLAN50 F0/5 S2126-1 VLAN10 F0/3 VLAN20 F0/4 S2126-2 VLAN30 F0/1 VLAN40 F0/2 4 五、实验步骤1. 根据拓扑图将各台电脑的IP, 子网掩码，默认网关等设置好。2. 配置交换机S2126--1 与两台 PC 连接的端口：S2126-1#configure terminal S2126-1(config...
