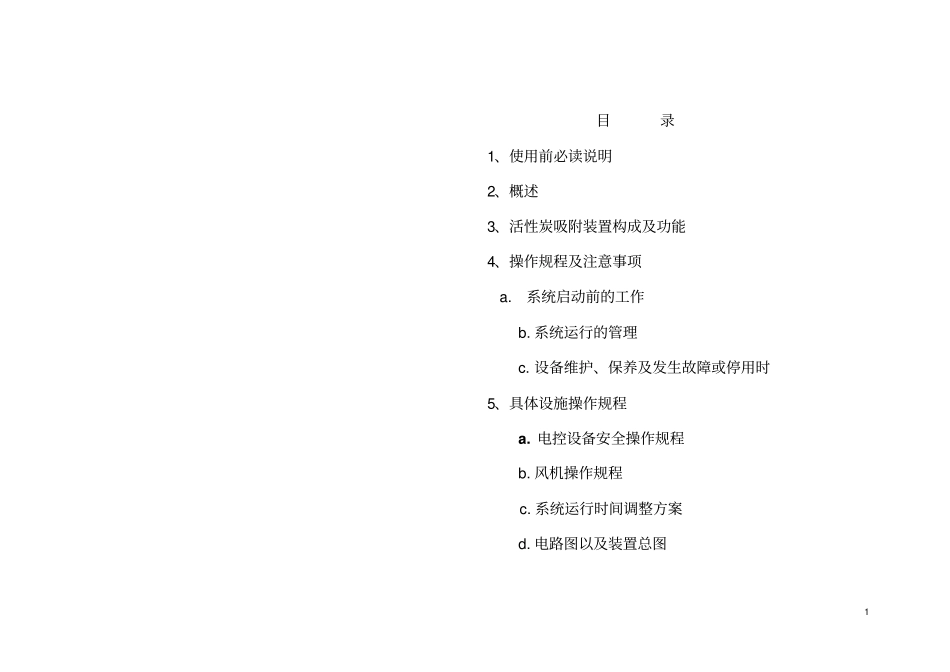

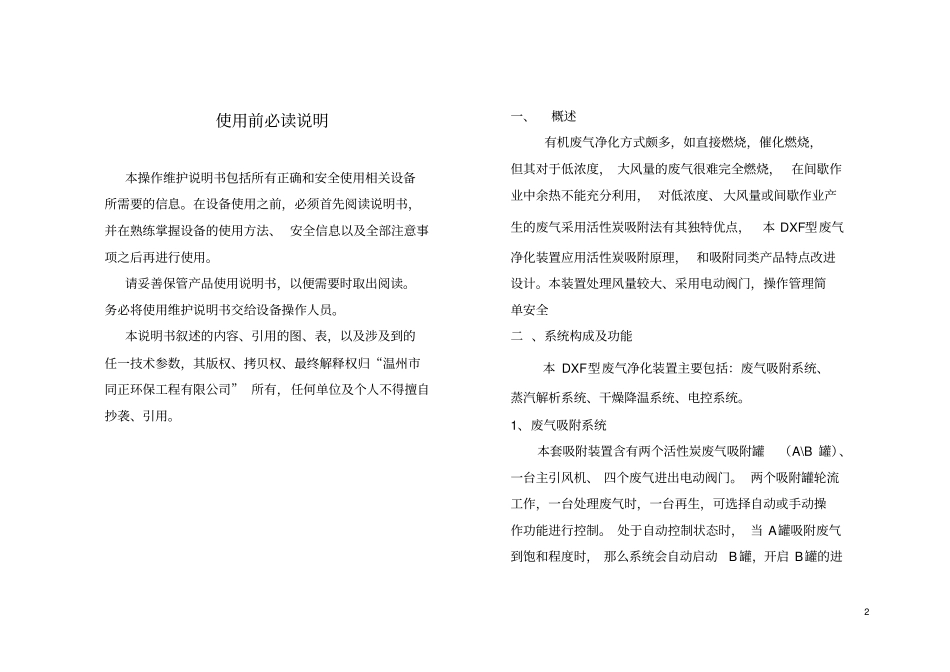

1 目录1、使用前必读说明2、概述3、活性炭吸附装置构成及功能4、操作规程及注意事项 a.系统启动前的工作b. 系统运行的管理c. 设备维护、保养及发生故障或停用时5、具体设施操作规程a. 电控设备安全操作规程b. 风机操作规程c. 系统运行时间调整方案d. 电路图以及装置总图2 使用前必读说明本操作维护说明书包括所有正确和安全使用相关设备所需要的信息。在设备使用之前,必须首先阅读说明书,并在熟练掌握设备的使用方法、 安全信息以及全部注意事项之后再进行使用。请妥善保管产品使用说明书,以便需要时取出阅读。务必将使用维护说明书交给设备操作人员。本说明书叙述的内容、引用的图、表,以及涉及到的任一技术参数,其版权、拷贝权、最终解释权归“温州市同正环保工程有限公司” 所有,任何单位及个人不得擅自抄袭、引用。一、概述有机废气净化方式颇多,如直接燃烧,催化燃烧,但其对于低浓度, 大风量的废气很难完全燃烧, 在间歇作业中余热不能充分利用, 对低浓度、 大风量或间歇作业产生的废气采用活性炭吸附法有其独特优点,本 DXF型废气净化装置应用活性炭吸附原理, 和吸附同类产品特点改进设计。本装置处理风量较大、采用电动阀门,操作管理简单安全二 、系统构成及功能本 DXF型废气净化装置主要包括:废气吸附系统、蒸汽解析系统、干燥降温系统、电控系统。1、废气吸附系统本套吸附装置含有两个活性炭废气吸附罐(A\B 罐)、一台主引风机、 四个废气进出电动阀门。 两个吸附罐轮流工作,一台处理废气时,一台再生,可选择自动或手动操作功能进行控制。 处于自动控制状态时, 当 A罐吸附废气到饱和程度时, 那么系统会自动启动B 罐,开启 B罐的进3 出废气电动阀, 进行废气处理工作, 而 A 罐自动关闭进出废气电动阀, 会自动转入到蒸汽解析和空气干燥阶段,开始活性碳的再生功能, 再生完毕后, 系统会停止 A 罐的工作,然后进入等待下一轮废气处理工作的开始。处于手动控制状态时, A\B 两罐就不处于自动转换工作状态,每罐轮流转换工作靠手动切换完成。2、蒸汽解析系统解析系统主要是与吸附罐相连的蒸汽系统,蒸汽解析系统包括蒸汽解压阀一只、蒸汽控制阀一只、A\B 两罐蒸汽进出电磁阀各两只、 现场温度表三只以及测量电磁阀工作是否正常的电接点压力表三只、冷凝器一台、 分层槽一只、冷凝器冷却水进口电磁阀一只等。该系统主要是带有一定压力的饱和蒸汽通过减压阀减压后送入已吸附的...
