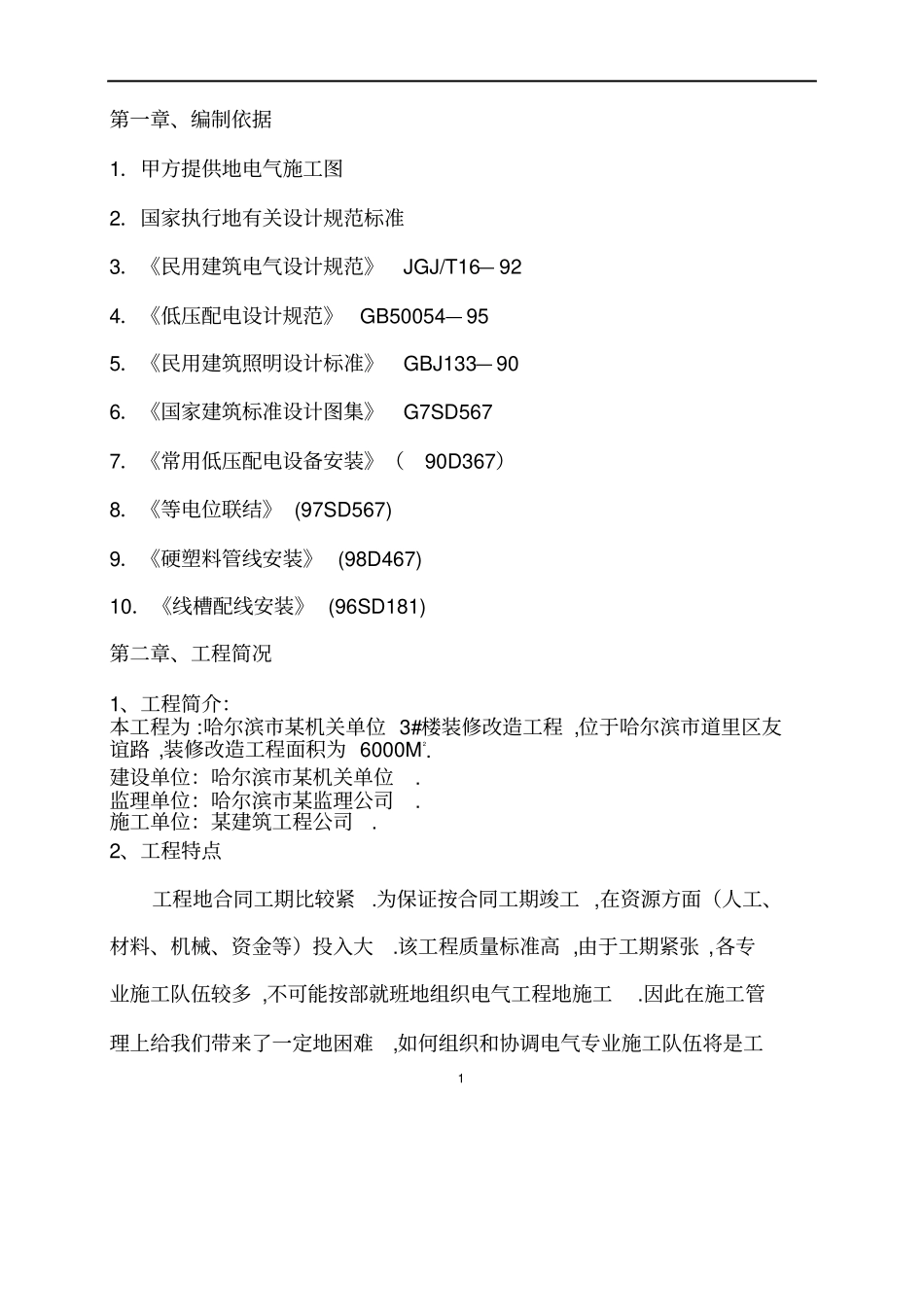

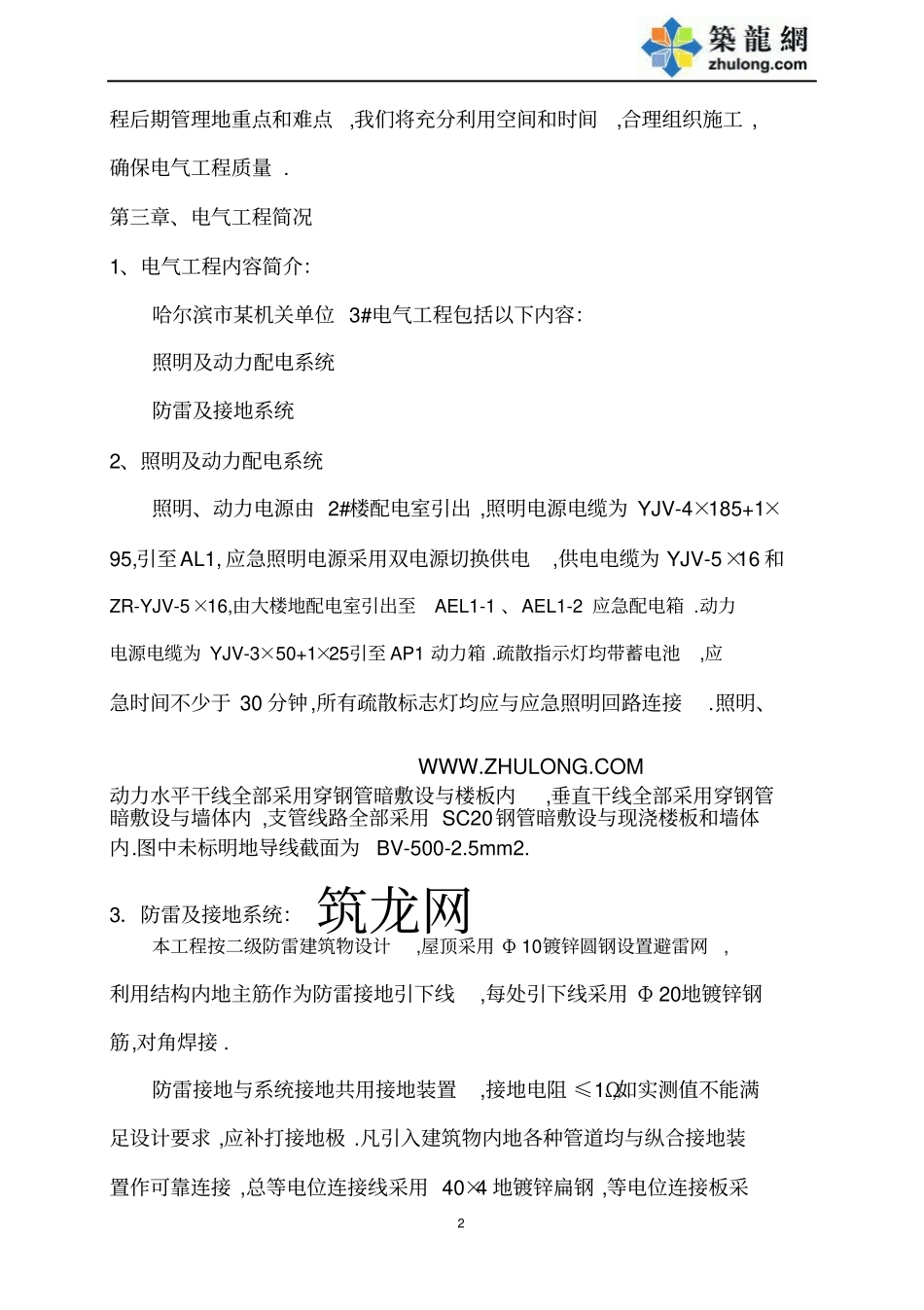

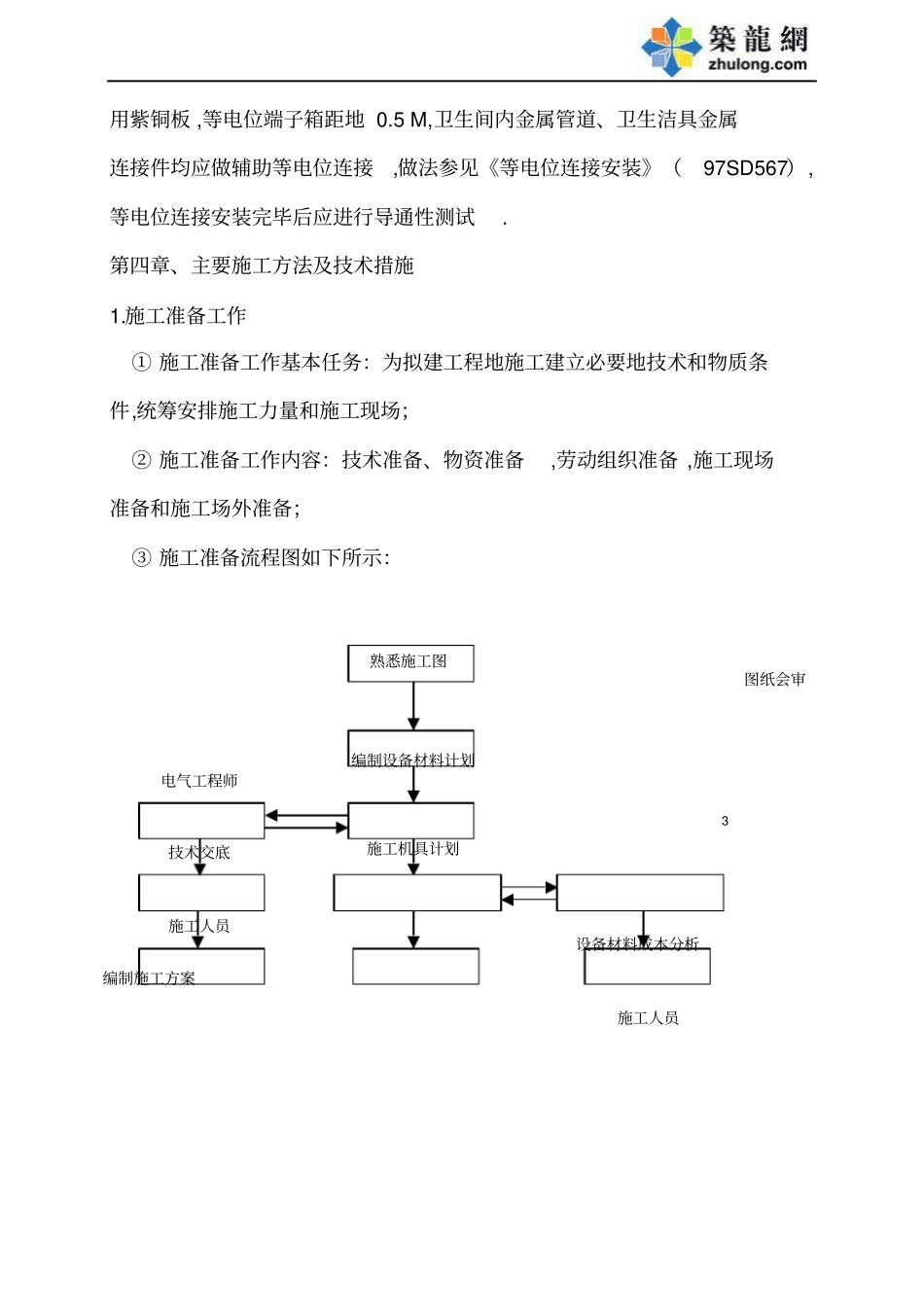

第一章、编制依据1．甲方提供地电气施工图2．国家执行地有关设计规范标准3．《民用建筑电气设计规范》JGJ/T16— 92 4．《低压配电设计规范》GB50054— 95 5．《民用建筑照明设计标准》GBJ133— 90 6．《国家建筑标准设计图集》G7SD567 7．《常用低压配电设备安装》（90D367）8．《等电位联结》 (97SD567) 9．《硬塑料管线安装》 (98D467) 10．《线槽配线安装》 (96SD181) 第二章、工程简况1、工程简介：本工程为 :哈尔滨市某机关单位 3#楼装修改造工程 ,位于哈尔滨市道里区友谊路 ,装修改造工程面积为 6000M2. 建设单位：哈尔滨市某机关单位. 监理单位：哈尔滨市某监理公司. 施工单位：某建筑工程公司. 2、工程特点工程地合同工期比较紧.为保证按合同工期竣工 ,在资源方面（人工、材料、机械、资金等）投入大.该工程质量标准高 ,由于工期紧张 ,各专业施工队伍较多 ,不可能按部就班地组织电气工程地施工.因此在施工管理上给我们带来了一定地困难,如何组织和协调电气专业施工队伍将是工1 程后期管理地重点和难点,我们将充分利用空间和时间,合理组织施工 , 确保电气工程质量 . 第三章、电气工程简况1、电气工程内容简介：哈尔滨市某机关单位 3#电气工程包括以下内容：照明及动力配电系统防雷及接地系统2、照明及动力配电系统照明、动力电源由 2#楼配电室引出 ,照明电源电缆为 YJV-4×185+1×95,引至AL1, 应急照明电源采用双电源切换供电,供电电缆为 YJV-5×16 和ZR-YJV-5×16,由大楼地配电室引出至AEL1-1 、AEL1-2 应急配电箱 .动力电源电缆为 YJV-3×50+1×25引至 AP1 动力箱 .疏散指示灯均带蓄电池,应急时间不少于 30 分钟,所有疏散标志灯均应与应急照明回路连接.照明、WWW.ZHULONG.COM 动力水平干线全部采用穿钢管暗敷设与楼板内,垂直干线全部采用穿钢管暗敷设与墙体内 ,支管线路全部采用 SC20 钢管暗敷设与现浇楼板和墙体内.图中未标明地导线截面为BV-500-2.5mm2. 3．防雷及接地系统： 筑龙网本工程按二级防雷建筑物设计,屋顶采用 Φ 10 镀锌圆钢设置避雷网, 利用结构内地主筋作为防雷接地引下线,每处引下线采用 Φ 20 地镀锌钢筋,对角焊接 . 防雷接地与系统接地共用接地装置,接地电阻 ≤1Ω,如实测值不能满足设计要求 ,应补打接地极 .凡引入建筑物内地各种管道均与纵合接地装置作可靠连接 ,总等电位连接线采用 40×4 地镀锌扁钢 ,等电位连接板采2 用紫铜板 ,等电位端子...
