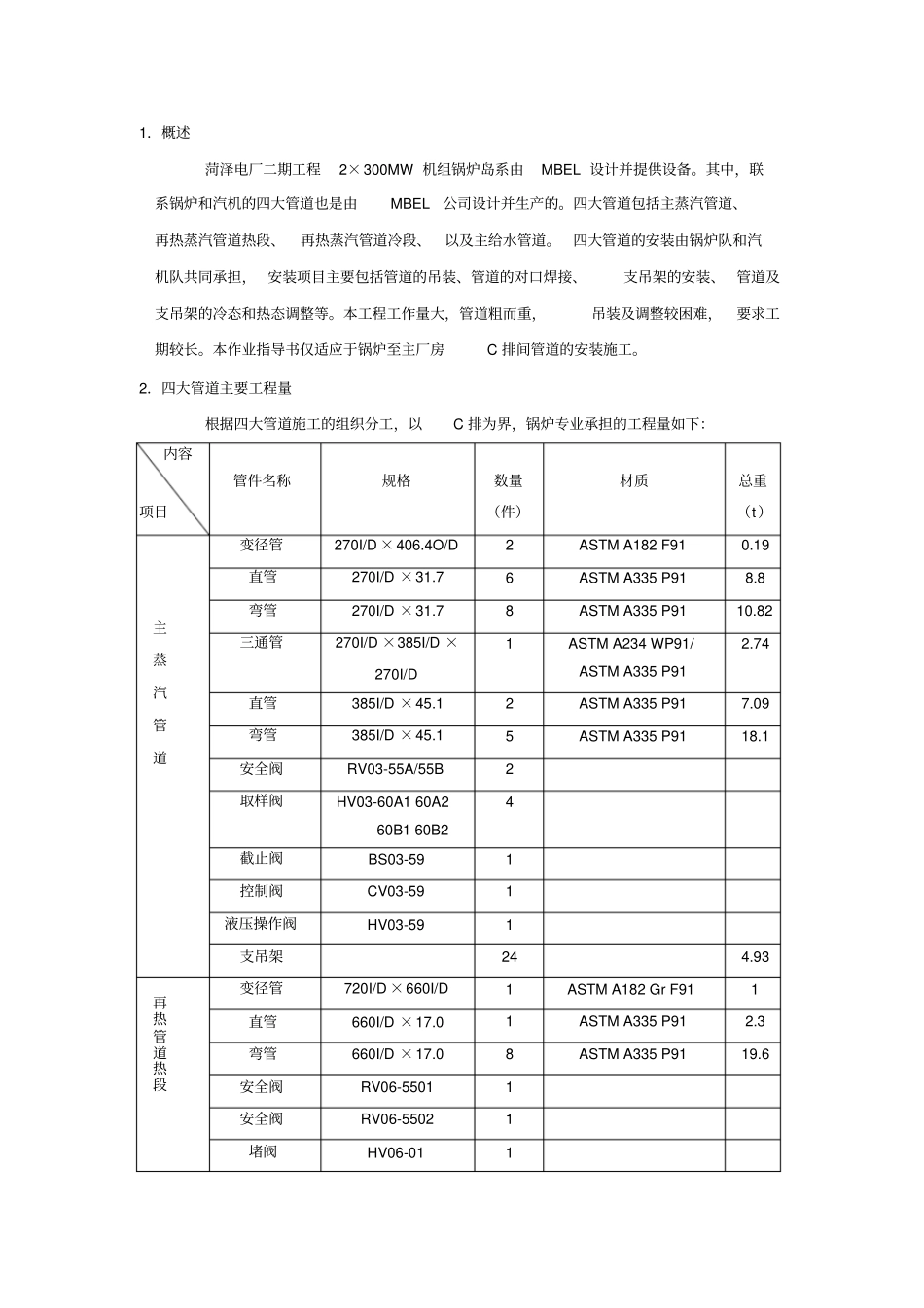

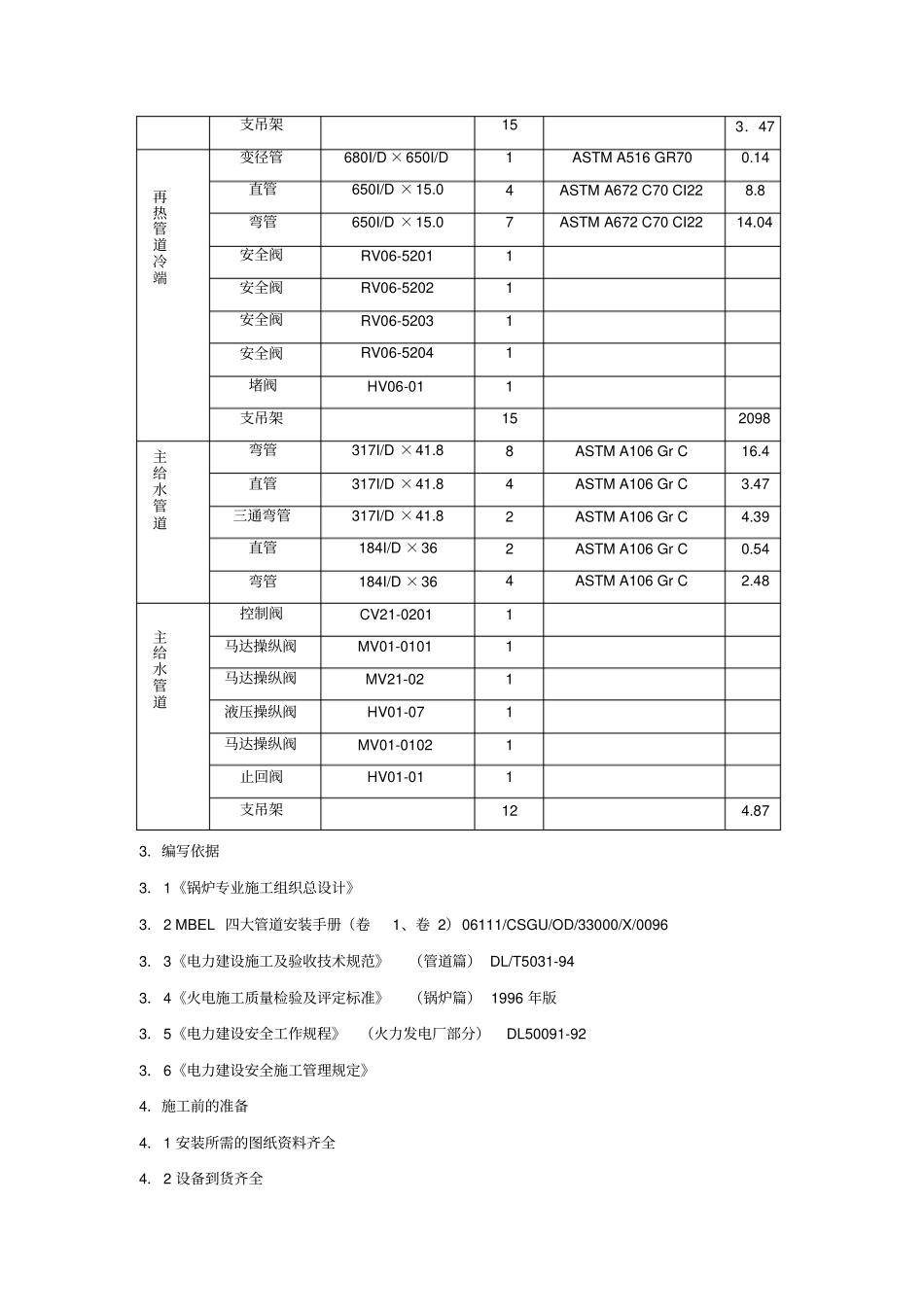

1．概述菏泽电厂二期工程2×300MW 机组锅炉岛系由MBEL 设计并提供设备。其中，联系锅炉和汽机的四大管道也是由MBEL公司设计并生产的。四大管道包括主蒸汽管道、再热蒸汽管道热段、再热蒸汽管道冷段、以及主给水管道。四大管道的安装由锅炉队和汽机队共同承担， 安装项目主要包括管道的吊装、管道的对口焊接、支吊架的安装、 管道及支吊架的冷态和热态调整等。本工程工作量大，管道粗而重，吊装及调整较困难，要求工期较长。本作业指导书仅适应于锅炉至主厂房C 排间管道的安装施工。2．四大管道主要工程量根据四大管道施工的组织分工，以C 排为界，锅炉专业承担的工程量如下：内容项目管件名称规格数量（件）材质总重（t）主蒸汽管道变径管270I/D ×406.4O/D 2 ASTM A182 F91 0.19 直管270I/D ×31.7 6 ASTM A335 P91 8.8 弯管270I/D ×31.7 8 ASTM A335 P91 10.82 三通管270I/D ×385I/D ×270I/D 1 ASTM A234 WP91/ ASTM A335 P91 2.74 直管385I/D ×45.1 2 ASTM A335 P91 7.09 弯管385I/D ×45.1 5 ASTM A335 P91 18.1 安全阀RV03-55A/55B 2 取样阀HV03-60A1 60A2 60B1 60B2 4 截止阀BS03-59 1 控制阀CV03-59 1 液压操作阀HV03-59 1 支吊架24 4.93 再热管道热段变径管720I/D ×660I/D 1 ASTM A182 Gr F91 1 直管660I/D ×17.0 1 ASTM A335 P91 2.3 弯管660I/D ×17.0 8 ASTM A335 P91 19.6 安全阀RV06-5501 1 安全阀RV06-5502 1 堵阀HV06-01 1 支吊架15 3．47 再热管道冷端变径管680I/D ×650I/D 1 ASTM A516 GR70 0.14 直管650I/D ×15.0 4 ASTM A672 C70 CI22 8.8 弯管650I/D ×15.0 7 ASTM A672 C70 CI22 14.04 安全阀RV06-5201 1 安全阀RV06-5202 1 安全阀RV06-5203 1 安全阀RV06-5204 1 堵阀HV06-01 1 支吊架15 2098 主给水管道弯管317I/D ×41.8 8 ASTM A106 Gr C 16.4 直管317I/D ×41.8 4 ASTM A106 Gr C 3.47 三通弯管317I/D ×41.8 2 ASTM A106 Gr C 4.39 直管184I/D ×36 2 ASTM A106 Gr C 0.54 弯管184I/D ×36 4 ASTM A106 Gr C 2.48 主给水管道控制阀CV21-0201 1 马达操纵阀MV01-0101 1 马达操纵阀MV21-02 1 液压操纵阀HV01-07 1 马达操纵阀MV01-0102 1 止回阀HV01-01 1 支吊架12 4.87 3．编写依据3．1《锅炉专业施工组织总设计》3...
