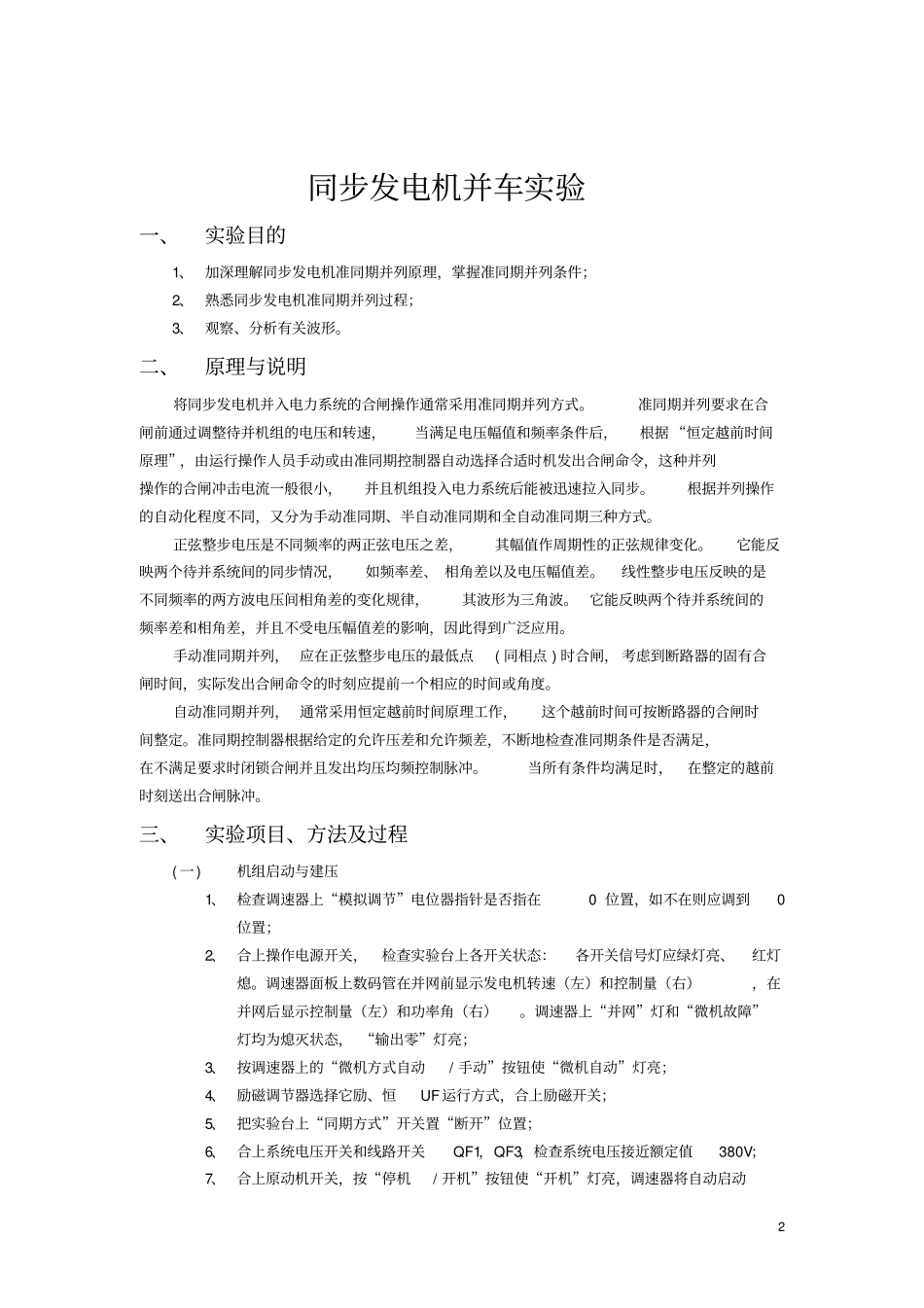

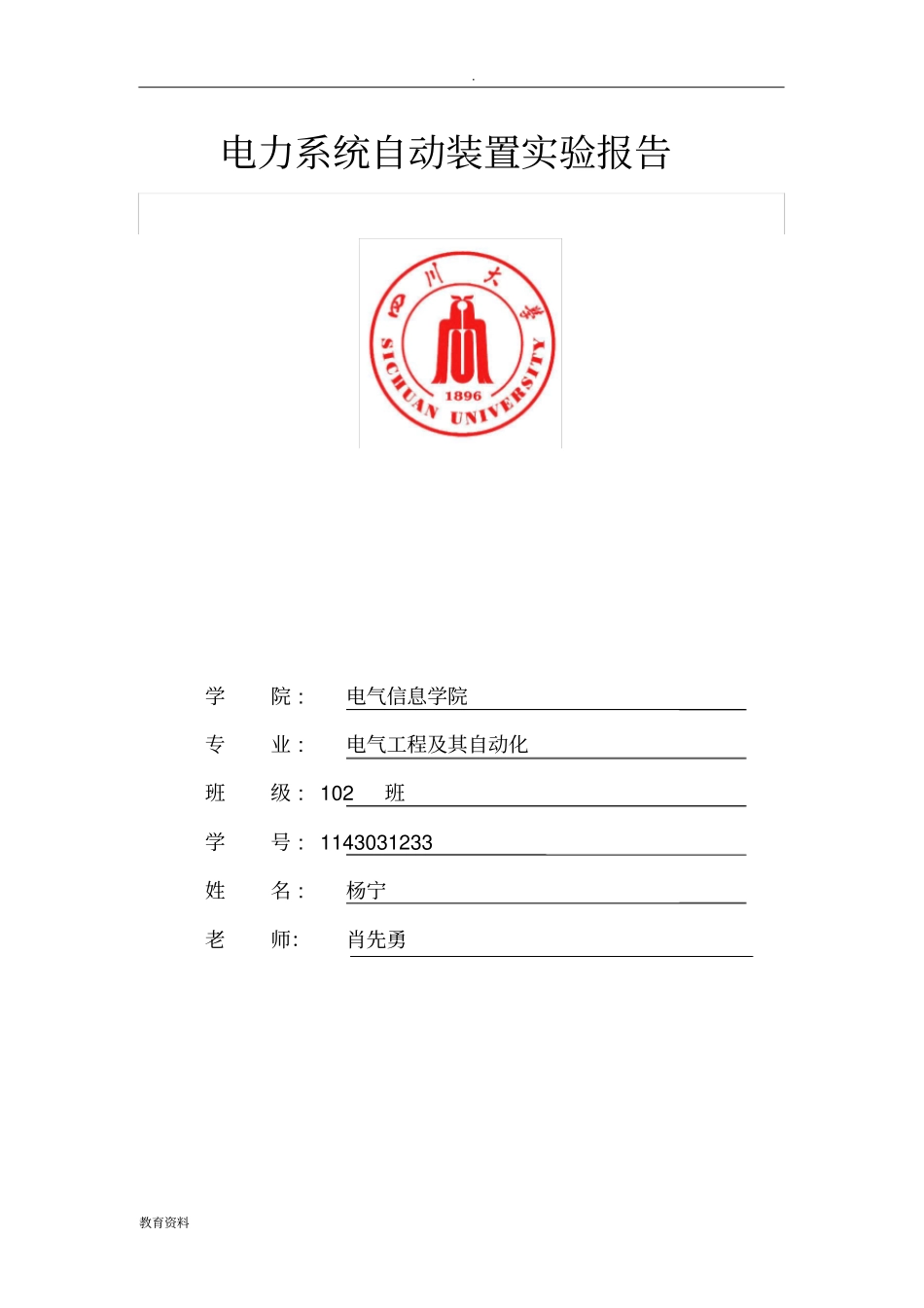

. 教育资料电力系统自动装置实验报告学院 : 电气信息学院专业 : 电气工程及其自动化班级 : 102班学号 : 1143031233 姓名 : 杨宁老师：肖先勇2 同步发电机并车实验一、实验目的1、 加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、 熟悉同步发电机准同期并列过程；3、 观察、分析有关波形。二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据 “恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。它能反映两个待并系统间的同步情况，如频率差、 相角差以及电压幅值差。线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。 它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。手动准同期并列， 应在正弦整步电压的最低点( 同相点 ) 时合闸， 考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。自动准同期并列， 通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。当所有条件均满足时，在整定的越前时刻送出合闸脉冲。三、实验项目、方法及过程( 一)机组启动与建压1、 检查调速器上“模拟调节”电位器指针是否指在0 位置，如不在则应调到0位置；2、 合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。调速器面板上数码管在并网前显示发电机转速（左）和控制量（右），在并网后显示控制量（左）和功率角（右）。调速器上“并网”灯和“微机故障”灯均为熄灭状态， “输出零”灯亮；3、 按调速器上的“微机方式自动/ 手动”按钮使“微机自动”灯亮；4、 励磁调节器选择它励、恒UF运行方式，合上励磁开关；5、 把实验台上“同期方式”开关置“断开”位置；6、 合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V...
