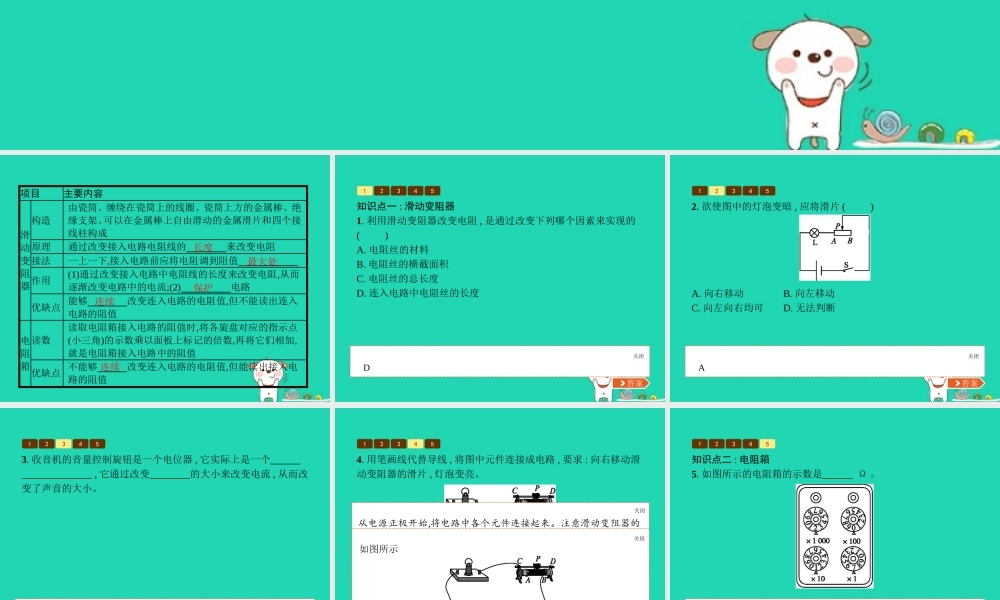

八、变阻器项目 主要内容 滑 动 变 阻 器 构造 由瓷筒、缠绕在瓷筒上的线圈、瓷筒上方的金属棒、绝缘支架、可以在金属棒上自由滑动的金属滑片和四个接线柱构成 原理 通过改变接入电路电阻线的 来改变电阻 接法 一上一下,接入电路前应将电阻调到阻值 作用 (1)通过改变接入电路中电阻线的长度来改变电阻,从而逐渐改变电路中的电流;(2) 电路 优缺点 能够 改变连入电路的电阻值,但不能读出连入电路的阻值 电 阻 箱 读数 读取电阻箱接入电路的阻值时,将各旋盘对应的指示点(小三角)的示数乘以面板上标记的倍数,再将它们相加,就是电阻箱接入电路中的阻值 优缺点 不能够 改变连入电路的电阻值,但能读出接入电路的阻值 长度 最大处 保护 连续 连续 12345 答案 答案关闭D知识点一 : 滑动变阻器1. 利用滑动变阻器改变电阻 , 是通过改变下列哪个因素来实现的( )A. 电阻丝的材料 B. 电阻丝的横截面积C. 电阻丝的总长度D. 连入电路中电阻丝的长度12345 答案 答案关闭A2. 欲使图中的灯泡变暗 , 应将滑片 ( )A. 向右移动B. 向左移动C. 向左向右均可D. 无法判断 12345 答案 答案关闭滑动变阻器 电阻3. 收音机的音量控制旋钮是一个电位器 , 它实际上是一个 , 它通过改变 的大小来改变电流 , 从而改变了声音的大小。 123454. 用笔画线代替导线 , 将图中元件连接成电路 , 要求 : 向右移动滑动变阻器的滑片 , 灯泡变亮。 答案解析解析关闭从电源正极开始,将电路中各个元件连接起来。注意滑动变阻器的接法,为了使向右移动滑片,灯泡变亮,应将下端的 B接线柱接入电路中。 答案解析关闭如图所示 12345 答案 答案关闭2 017知识点二 : 电阻箱5. 如图所示的电阻箱的示数是 Ω 。
