九年级物理全册 162 串并联电路中电压的规律课件 (新版)新人教版 教案-2VIP免费

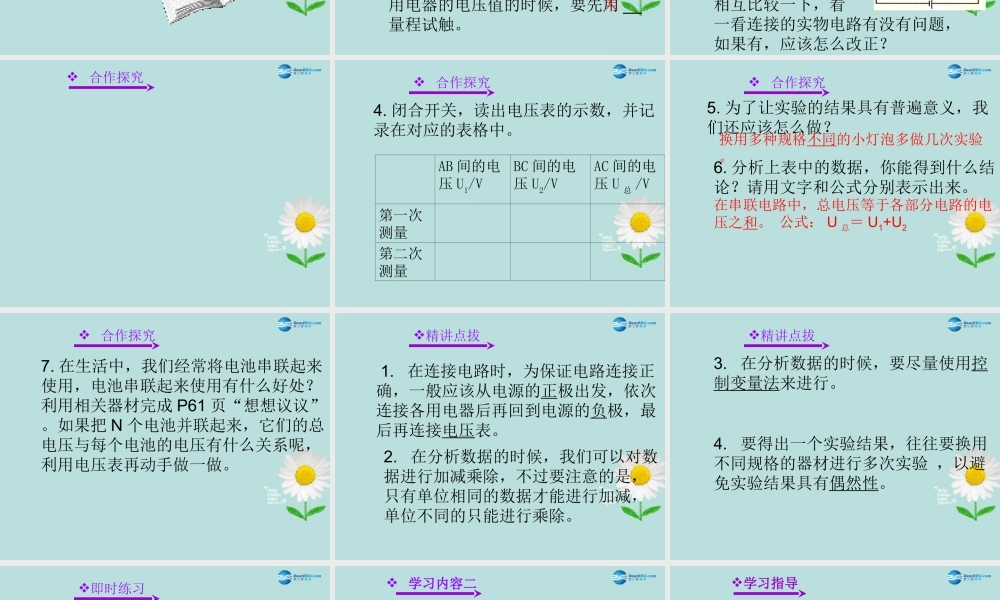

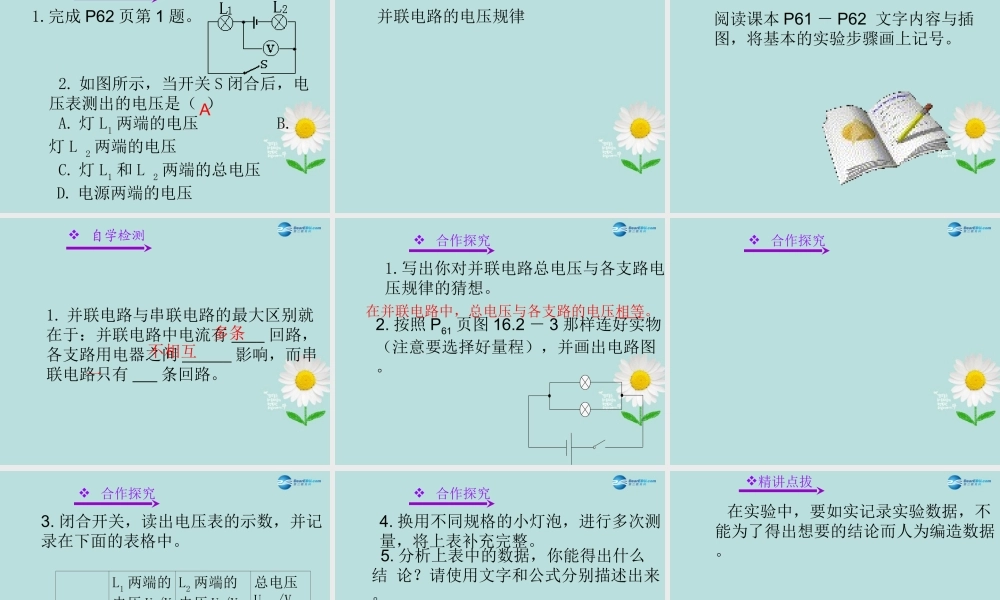

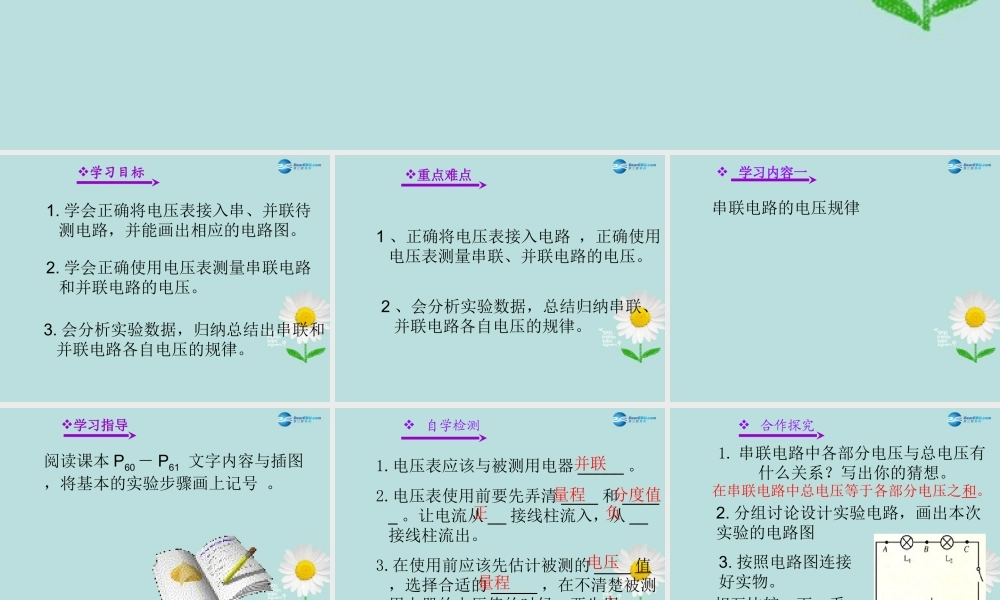

第十六章 电压 电阻第十六章 电压 电阻串、并联电路中的电压规律串、并联电路中的电压规律1. 学会正确将电压表接入串、并联待测电路，并能画出相应的电路图。2. 学会正确使用电压表测量串联电路和并联电路的电压。3. 会分析实验数据，归纳总结出串联和并联电路各自电压的规律。学习目标1 、正确将电压表接入电路 ，正确使用电压表测量串联、并联电路的电压。2 、会分析实验数据，总结归纳串联、并联电路各自电压的规律。重点难点 学习内容一 串联电路的电压规律 阅读课本 P60－ P61 文字内容与插图，将基本的实验步骤画上记号 。 学习指导 自学检测1.电压表应该与被测用电器 _____ 。2.电压表使用前要先弄清 ____ 和 _____ 。让电流从 __ 接线柱流入，从 __接线柱流出。3.在使用前应该先估计被测的 ____ 值，选择合适的 _____ ，在不清楚被测用电器的电压值的时候，要先用 __量程试触。并联量程分度值正负电压量程大 合作探究1. 串联电路中各部分电压与总电压有 什么关系？写出你的猜想。在串联电路中总电压等于各部分电压之和。 2. 分组讨论设计实验电路，画出本次实验的电路图 3. 按照电路图连接好实物。 相互比较一下，看一看连接的实物电路有没有问题，如果有，应该怎么改正？  合作探究 合作探究4. 闭合开关，读出电压表的示数，并记录在对应的表格中。AB 间的电压 U1/VBC 间的电压 U2/VAC 间的电压 U 总 /V第一次测量 第二次测量 合作探究5. 为了让实验的结果具有普遍意义，我们还应该怎么做？换用多种规格不同的小灯泡多做几次实验。 6. 分析上表中的数据，你能得到什么结论？请用文字和公式分别表示出来。在串联电路中，总电压等于各部分电路的电压之和。 公式： U 总＝ U1+U2 合作探究7. 在生活中，我们经常将电池串联起来使用，电池串联起来使用有什么好处？利用相关器材完成 P61 页“想想议议”。如果把 N 个电池并联起来，它们的总电压与每个电池的电压有什么关系呢，利用电压表再动手做一做。精讲点拔 1. 在连接电路时，为保证电路连接正确，一般应该从电源的正极出发，依次连接各用电器后再回到电源的负极，最后再连接电压表。2. 在分析数据的时候，我们可以对数据进行加减乘除，不过要注意的是，只有单位相同的数据才能进行加减，单位不同的只能进行乘除。精讲点拔3. 在分析数据的时候，要尽量使用控制变量法来进行。4. 要得出...
