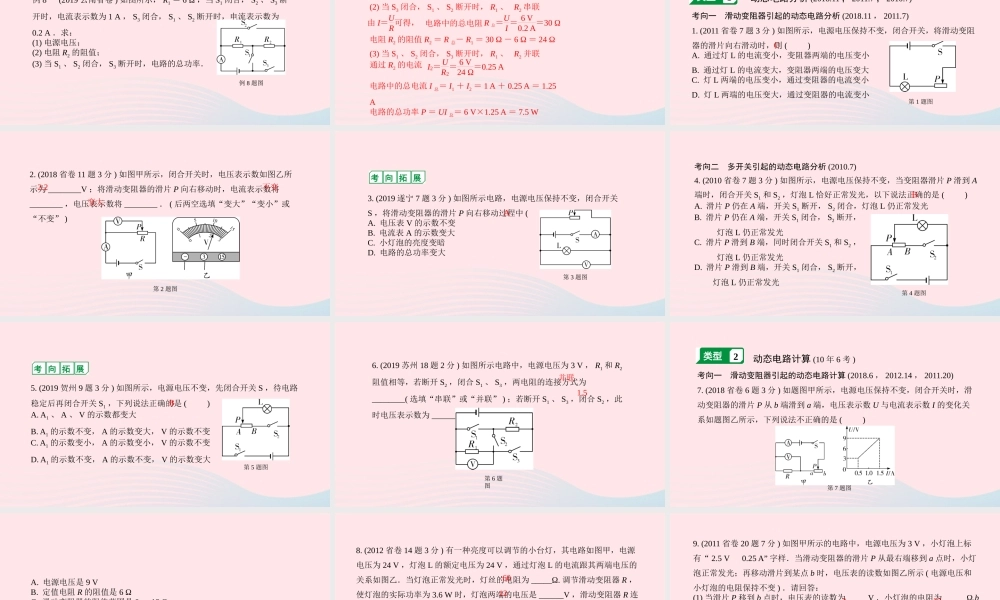

栏目导航玩转广东省卷 10 年中考真题第十三讲 电学微专题微专题 5 动态电路分析与计算重难点突破重难点突破一、动态电路分析考向一 滑动变阻器滑片移动引起的动态电路分析例 1 (2019 新疆 ) 如图所示，开关闭合后，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中 ( )A. 电流表示数变大，电压表示数变小 B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小 D. 电流表示数变小，电压表示数变大例 1 题图D例 2 (2019 成都 A 卷 ) 如图所示，电源电压不变，开关 S 闭合后，把滑片 P 向右移动，则滑动变阻器接入电路的阻值将 ________ ，电压表示数将 ________ ． ( 两空均选填“变大”“变小”或“不变” )例 2 题图变大变小考向二 开关通断引起的动态电路分析例 3 如图所示电路， R 为定值电阻，灯泡 L 的灯丝电阻不变，电源电压不变 . 若先闭合开关 S1 、 S2 ，然后断开开关 S2 ，请回答下列问题：(1) 确定开关闭合前后电路的连接情况，并画出等效电路图．例 3 题图Flash 动画见超值配赠① 闭合开关 S1 、 S2 时，在框 1 中画出等效电路图，电流表 A 测量通过_____ 的电流，电压表 V 测量 ________________ 两端的电压．② 闭合开关 S1 ，断开开关 S2 时，在框 2 中画出等效电路图，电流表 A 测量通过 _________ 的电流，电压表 V 测量 ______ 两端的电压．(2) 判断开关通断时相关物理量的变化情况：① 电流表示数变化：断开开关 S2 后，电路中的总电阻 R 总变 _____→ 电源电压 U 不变，根据 I ＝ _____ 知，电路中电流 I 变 ______→ 电流表 A 示数变 ______ ．L电源 ( 或灯泡L)R( 或L)L 大UR小小② 电压表示数变化：断开开关 S2 后，电路中的电流 I 变 _____→ 根据 U＝ ______ 知，灯泡 L 两端电压 UL 变 _____→ 电压表 V 示数变 _____ ．③ 灯泡亮度变化：断开开关 S2 后，电路中的电流 I 变 ________→ 根据 U＝ _____ 知，灯泡 L 两端电压 UL 变 _____→ 灯泡的实际功率变 ______ ，亮度变 ______ ．④ 电路消耗的总功率变化：断开开关 S2 后，电路中的电流 I 变 ______ ，电源电压 U________→ 根据 P ＝ ________ 知电路消耗的总功率变______ ．小IR小小小IR小小暗小不变UI小二、动态电路计算考向一 滑动变阻器引起的动态...
