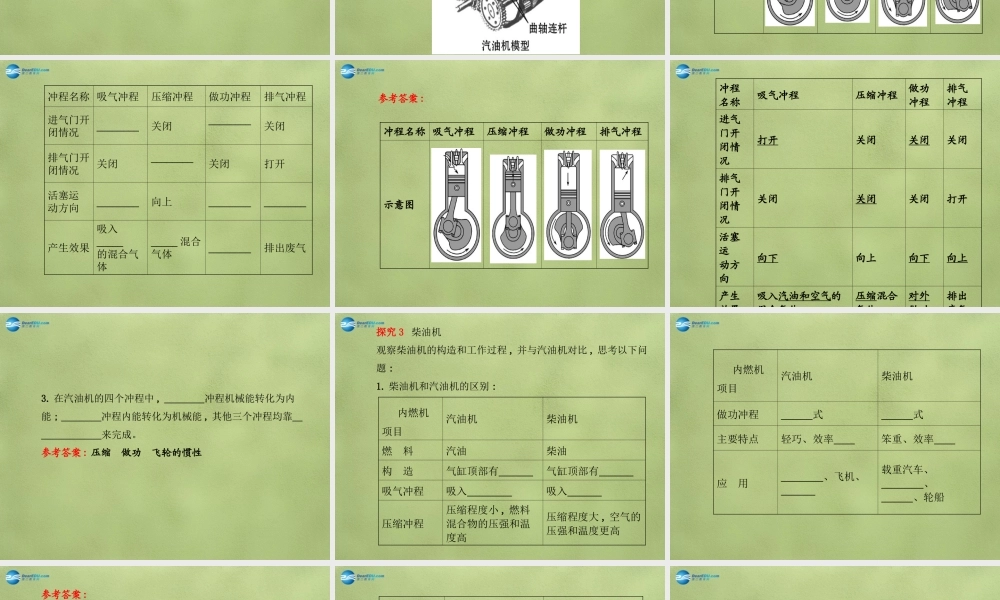

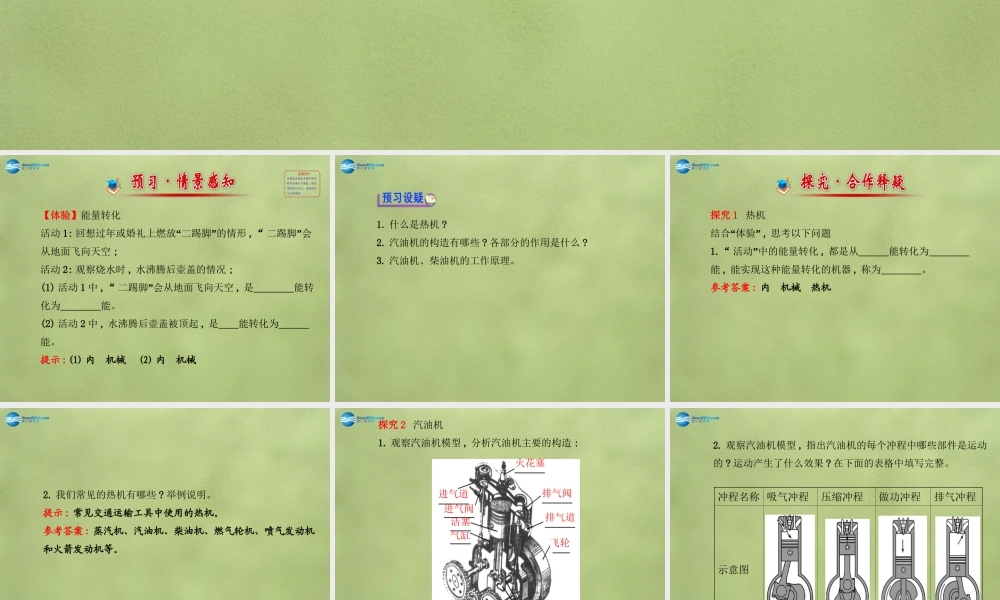

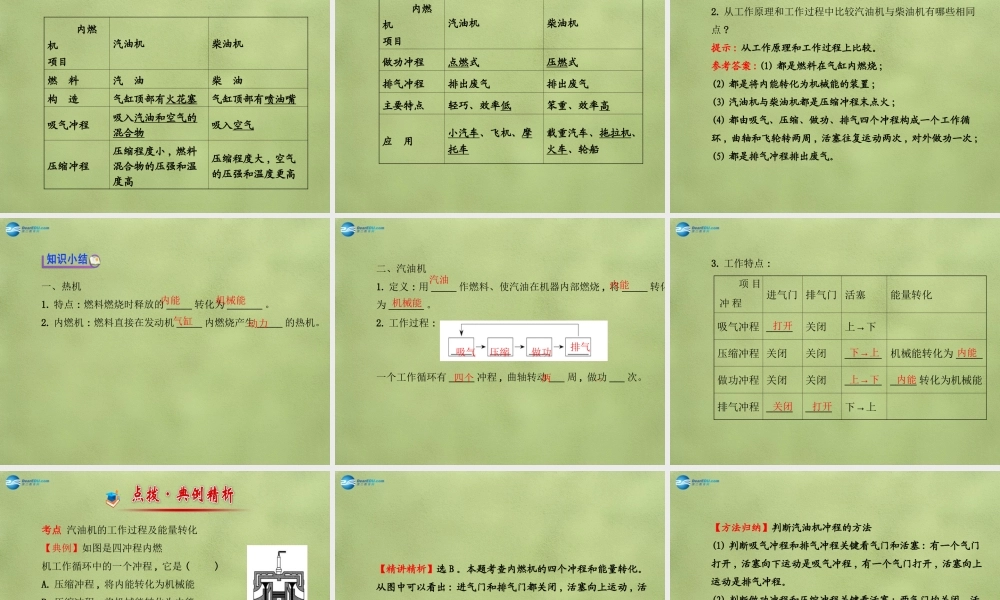

第三节 内 燃 机【体验】能量转化活动 1:“”回想过年或婚礼上燃放 二踢脚 的情形 ,“”二踢脚 会从地面飞向天空 ;活动 2: 观察烧水时 , 水沸腾后壶盖的情况 ;(1) 活动 1 中 ,“”二踢脚 会从地面飞向天空 , 是 能转化为 能。(2) 活动 2 中 , 水沸腾后壶盖被顶起 , 是 能转化为 能。提示 :(1) 内 机械 (2) 内 机械1. 什么是热机 ?2. 汽油机的构造有哪些 ? 各部分的作用是什么 ?3. 汽油机、柴油机的工作原理。 探究 1 热机“”结合 体验 , 思考以下问题1.“”活动 中的能量转化 , 都是从 能转化为 能 , 能实现这种能量转化的机器 , 称为 。参考答案 : 内 机械 热机2. 我们常见的热机有哪些 ? 举例说明。提示 : 常见交通运输工具中使用的热机。参考答案 : 蒸汽机、汽油机、柴油机、燃气轮机、喷气发动机和火箭发动机等。探究 2 汽油机1. 观察汽油机模型 , 分析汽油机主要的构造 :进气道进气阀活塞气缸火花塞排气阀排气道飞轮2. 观察汽油机模型 , 指出汽油机的每个冲程中哪些部件是运动的 ? 运动产生了什么效果 ? 在下面的表格中填写完整。冲程名称 吸气冲程压缩冲程做功冲程排气冲程示意图冲程名称 吸气冲程压缩冲程做功冲程排气冲程进气门开闭情况________关闭________ 关闭排气门开闭情况关闭________ 关闭打开活塞运动方向________向上________________产生效果吸入_____的混合气体_____ 混合气体________排出废气参考答案 :冲程名称 吸气冲程压缩冲程做功冲程排气冲程示意图冲程名称吸气冲程压缩冲程做功冲程排气冲程进气门开闭情况打开关闭关闭关闭排气门开闭情况关闭关闭关闭打开活塞运动方向向下向上向下向上产生效果吸入汽油和空气的混合气体压缩混合气体对外做功排出废气3. 在汽油机的四个冲程中 , 冲程机械能转化为内能 ; 冲程内能转化为机械能 , 其他三个冲程均靠 来完成。参考答案 : 压缩 做功 飞轮的惯性探究 3 柴油机观察柴油机的构造和工作过程 , 并与汽油机对比 , 思考以下问题 :1. 柴油机和汽油机的区别 : 内燃机项目汽油机柴油机 燃料汽油柴油 构造气缸顶部有 气缸顶部有 吸气冲程吸入 吸入 压缩冲程压缩程度小 , 燃料混合物的压强和温度高压缩程度大 , 空气的压强和温度更高 内燃机项目汽油机柴油机做功冲程 式 式主要特点轻巧、效率 笨重、效率 应用 、飞机、 载重汽车、 、 、轮船参考...
