九年级物理下册 第15章 电功和电热作业8课件 苏科版 课件VIP免费

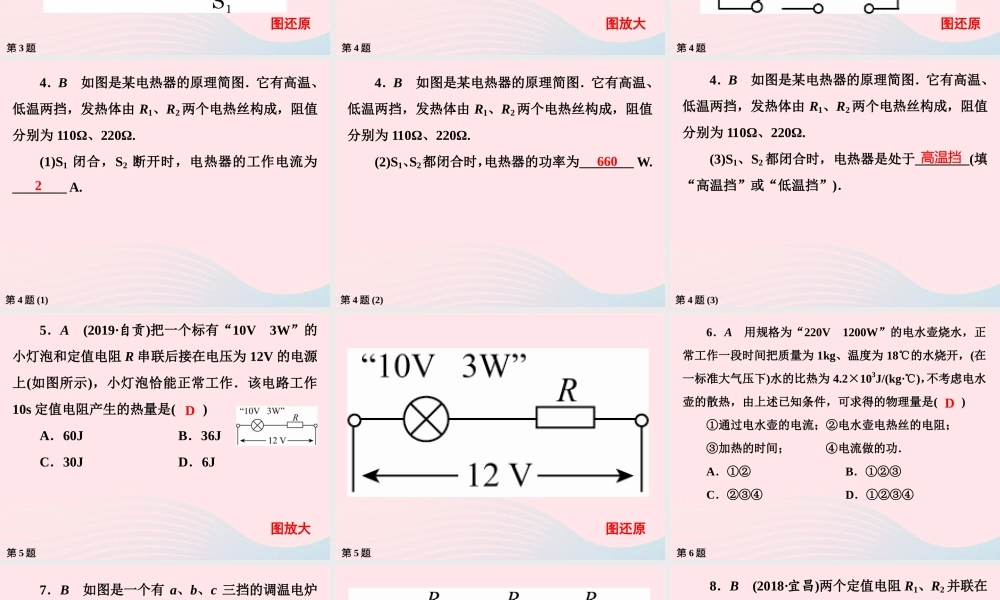

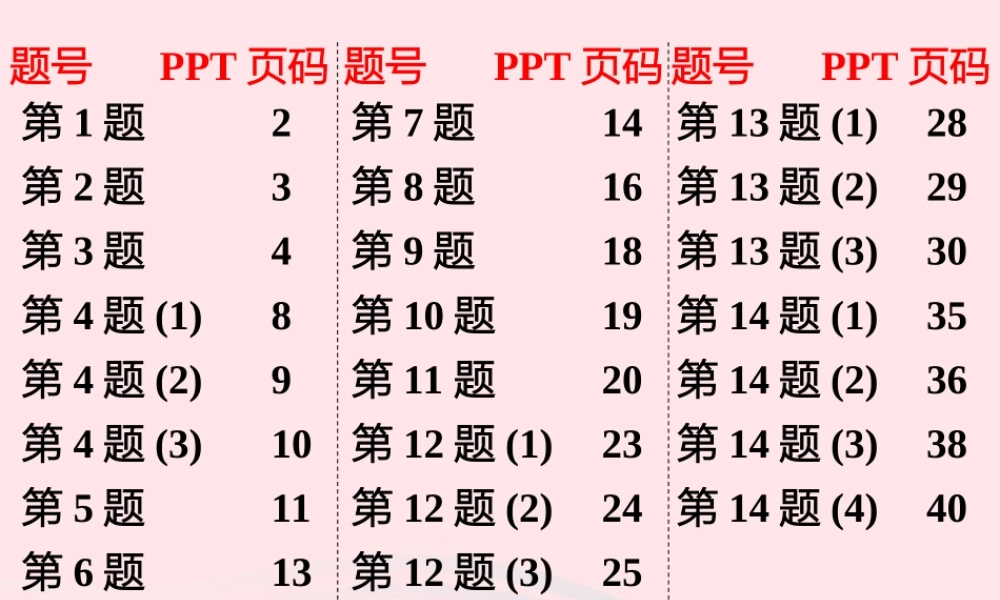

第 1 题2题号 PPT 页码 题号 PPT 页码目录第 2 题3第 3 题4第 4 题 (1) 8第 4 题 (2) 9第 4 题 (3) 10第 5 题11第 6 题13第 7 题14第 8 题16第 10 题19第 9 题18第 11 题20第 12 题 (1) 23题号 PPT 页码第 14 题 (2) 36第 14 题 (3) 38第 14 题 (4) 40第 12 题 (3) 25第 12 题 (2) 24第 13 题 (1) 28第 13 题 (2) 29第 13 题 (3) 30第 14 题 (1) 35第 1 题1．A (2018·哈尔滨)通过 110Ω 电阻丝的电流是2A，产生 8800J 的热量需要通电________s，这段时间电流做的功是________． 20 8800J 第 2 题2．B 阻值为 R 的电阻丝接到电压不变的电源上，4min 可使一杯水烧开，现换用阻值为 4R 的电阻丝，再接到此电源上，________min 可使同样的一杯水烧开． 16 第 3 题图放大3．B 如图所示为一电热水壶的电路示意图，烧水时，开关 S2 处于________状态．若电热水壶烧水时的功率为 1000W，则电阻 R1＝________Ω.如果保温状态下电热水壶消耗的功率是烧水时的 1100，则R2 的功率为________W. 闭合 48.4 9.9 第 3 题图还原第 4 题图放大4．B 如图是某电热器的原理简图．它有高温、低温两挡，发热体由 R1、R2 两个电热丝构成，阻值分别为 110Ω、220Ω. 第 4 题图还原第 4 题 (1)4．B 如图是某电热器的原理简图．它有高温、低温两挡，发热体由 R1、R2 两个电热丝构成，阻值分别为 110Ω、220Ω. (1)S1 闭合，S2 断开时，电热器的工作电流为________ A. 2 第 4 题 (2)4．B 如图是某电热器的原理简图．它有高温、低温两挡，发热体由 R1、R2 两个电热丝构成，阻值分别为 110Ω、220Ω. (2)S1、S2都闭合时，电热器的功率为________ W. 660 第 4 题 (3)4．B 如图是某电热器的原理简图．它有高温、低温两挡，发热体由 R1、R2 两个电热丝构成，阻值分别为 110Ω、220Ω. (3)S1、S2 都闭合时，电热器是处于________(填“高温挡”或“低温挡”)． 高温挡 第 5 题图放大5．A (2019·自贡)把一个标有“10V 3W”的小灯泡和定值电阻 R 串联后接在电压为 12V 的电源上(如图所示)，小灯泡恰能正常工作．该电路工作10s 定值电阻产生的热量是( ) A．60J B．36J C．30J D．6J D 第 5 题图还原第 6 题6．A 用规格为“220V 1200W”的电水壶烧水，正常工作一段时间把质量为 1kg、温度为 ...
