九年级物理全册 电磁铁 电磁继电器课件 (新版)新人教版 教案VIP免费

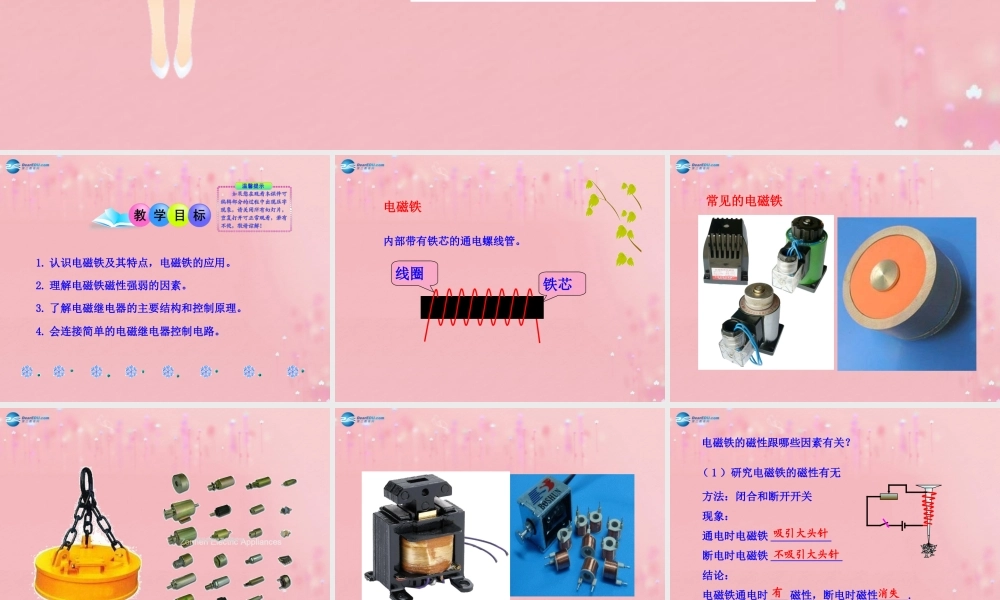

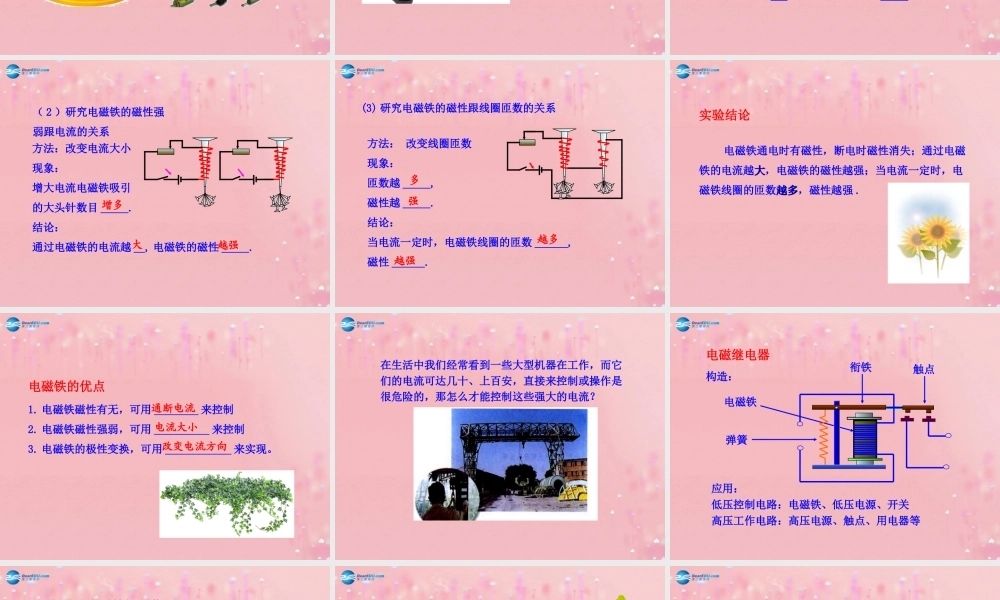

三 电磁铁 电磁继电器3. 了解电磁继电器的主要结构和控制原理。4. 会连接简单的电磁继电器控制电路。1. 认识电磁铁及其特点，电磁铁的应用。2. 理解电磁铁磁性强弱的因素。内部带有铁芯的通电螺线管。线圈铁芯电磁铁常见的电磁铁方法：闭合和断开开关现象：通电时电磁铁 ___________断电时电磁铁 _____________结论：电磁铁通电时 ___ 磁性，断电时磁性 _____.吸引大头针有消失不吸引大头针（ 1 ）研究电磁铁的磁性有无电磁铁的磁性跟哪些因素有关？方法：改变电流大小现象：增大电流电磁铁吸引的大头针数目 _____.结论：通过电磁铁的电流越 __, 电磁铁的磁性 _____.越强大增多（ 2 ）研究电磁铁的磁性强弱跟电流的关系方法： 改变线圈匝数现象：匝数越 _____,磁性越 _____.结论：当电流一定时，电磁铁线圈的匝数 ______,磁性 ______.多强越多越强(3) 研究电磁铁的磁性跟线圈匝数的关系 电磁铁通电时有磁性，断电时磁性消失；通过电磁铁的电流越大大，电磁铁的磁性越强；当电流一定时，电磁铁线圈的匝数越多越多，磁性越强 .实验结论1. 电磁铁磁性有无，可用 ________ 来控制2. 电磁铁磁性强弱，可用 __________ 来控制3. 电磁铁的极性变换，可用 ____________ 来实现。通断电流电流大小改变电流方向电磁铁的优点在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？应用：低压控制电路：电磁铁、低压电源、开关高压工作电路：高压电源、触点、用电器等衔铁弹簧电磁铁触点构造：电磁继电器电磁继电器的控制作用工作原理 闭合开关 K ，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡 L 熄灭 . 当断开开关 K 时，电磁继电器停止工作，灯泡 L 发光 .1. 连接控制电路2. 连接工作电路S红灯绿灯 利用控制电路开关控制电磁铁的磁性的有无，吸放衔铁带动触点控制工作电路电磁继电器起到开关的作用活动 1 ：学习使用电磁继电器电源电源水活动 2 ：安装模拟水位自动报警器活动 3 ：安装模拟温度自动报警器电源电源1. 如图所示，要使电磁铁磁性最强，正确的接法是（ ）A. S1 接 1 ， S2 接 3B. S1 接 1 ， S2 接 4C. S1 接 2 ， S2 接 4D. S1 接 2 ， S2 接 3R43S2S121RD2. 通电螺线管的磁性强弱与 _______________ 、_________________ 和 __...
