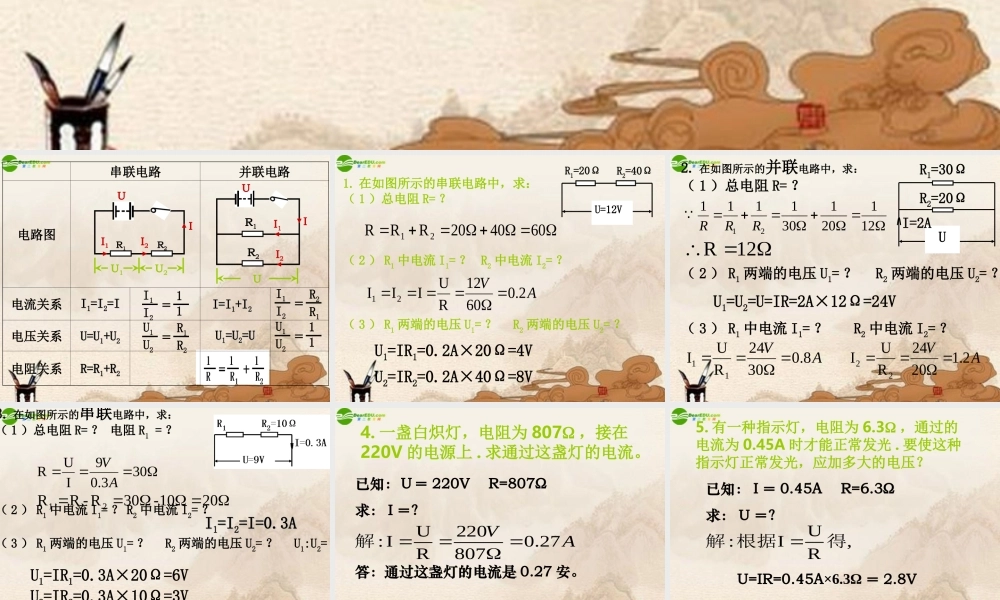

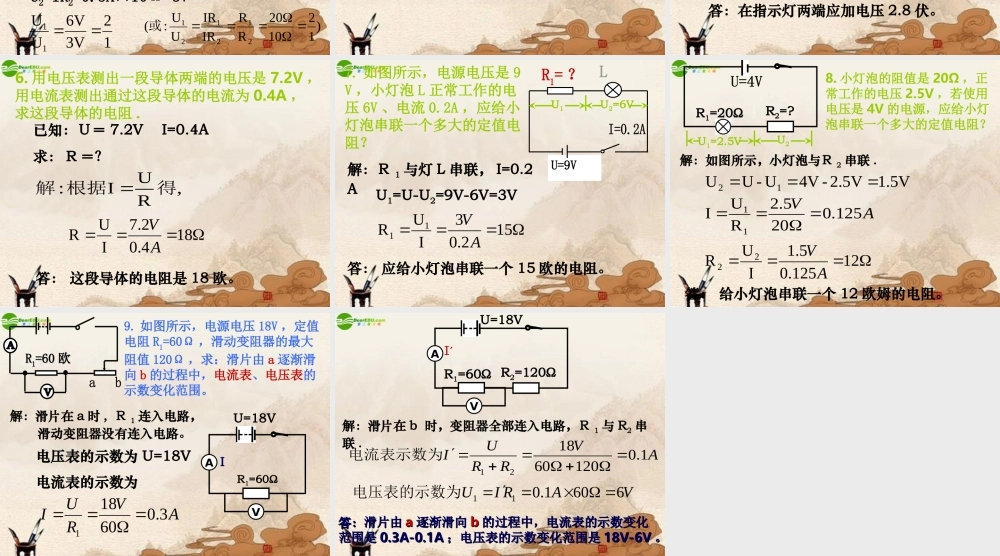

欧姆定律练习I1I211U1U2R1R2U1U211I1I2R2R1串联电路并联电路电路图电流关系II11=I=I22=I=II=II=I11+I+I22 电压关系U=UU=U11+U+U22UU11=U=U22=U=U电阻关系R=RR=R11+R+R22R1I1II2UR2U1U2I1II2UR1R2UU=12VR1=20ΩR2=40Ω1. 在如图所示的串联电路中，求：（ 1 ）总电阻 R= ？ （ 2 ） R1 中电流 I1= ？ R2 中电流 I2= ？ （ 3 ） R1 两端的电压 U1= ？ R2 两端的电压 U2= ？ U1=IR1=0.2A×20Ω=4VU2=IR2=0.2A×40Ω=8VAV2.06012RUIII21604020RRR212. 在如图所示的并联电路中，求：（ 1 ）总电阻 R= ？ （ 2 ） R1 两端的电压 U1= ？ R2 两端的电压 U2= ？（ 3 ） R1 中电流 I1= ？ R2 中电流 I2= ？R1=30ΩR2=20ΩUI=2AU1=U2=U=IR=2A×12Ω=24V12120130111121RRR12RAV8.03024RUI11AV2.12024RUI223. 在如图所示的串联电路中，求：（ 1 ）总电阻 R= ？ 电阻 R1 = ？（ 2 ） R1 中电流 I1= ？ R2 中电流 I2= ？（ 3 ） R1 两端的电压 U1= ？ R2 两端的电压 U2= ？ U1:U2=？II11=I=I22=I=0.3A =I=0.3A U1=IR1=0.3A×20Ω=6VU2=IR2=0.3A×10Ω=3V303.09IURAV2010-30R-RR21123V6VUU11)121020RRIRIRUU:(212121或4. 一盏白炽灯，电阻为 807 ，接在220V 的电源上 . 求通过这盏灯的电流。已知：Ｕ＝ 220V R=807Ω求： I ＝？答：通过这盏灯的电流是 0.27 安。AV27.0807220RUI :解5. 有一种指示灯，电阻为 6.3 ，通过的电流为 0.45A 时才能正常发光 . 要使这种指示灯正常发光，应加多大的电压？已知： I ＝ 0.45A R=6.3Ω求： U ＝？U=IR=0.45A×6.3Ω ＝ 2.8V答：在指示灯两端应加电压 2.8 伏。,RUI :得根据解6. 用电压表测出一段导体两端的电压是 7.2V ，用电流表测出通过这段导体的电流为 0.4A ，求这段导体的电阻 .已知：Ｕ＝ 7.2V I=0.4A求： R ＝？答： 这段导体的电阻是 18 欧。184.02.7IURAV,RUI :得根据解7. 如图所示，电源电压是 9V ，小灯泡 L 正常工作的电压 6V 、电流 0.2A ，应给小灯泡串联一个多大的定值电阻？解：Ｒ 1 与灯 L 串联， I=0.2A答： 应给小灯泡串联一个 15 欧的电阻。U1=U-U2=9V-6V=3VU=9VR1= ？LU2=6VU1152.03IUR11AV8. 小灯...
