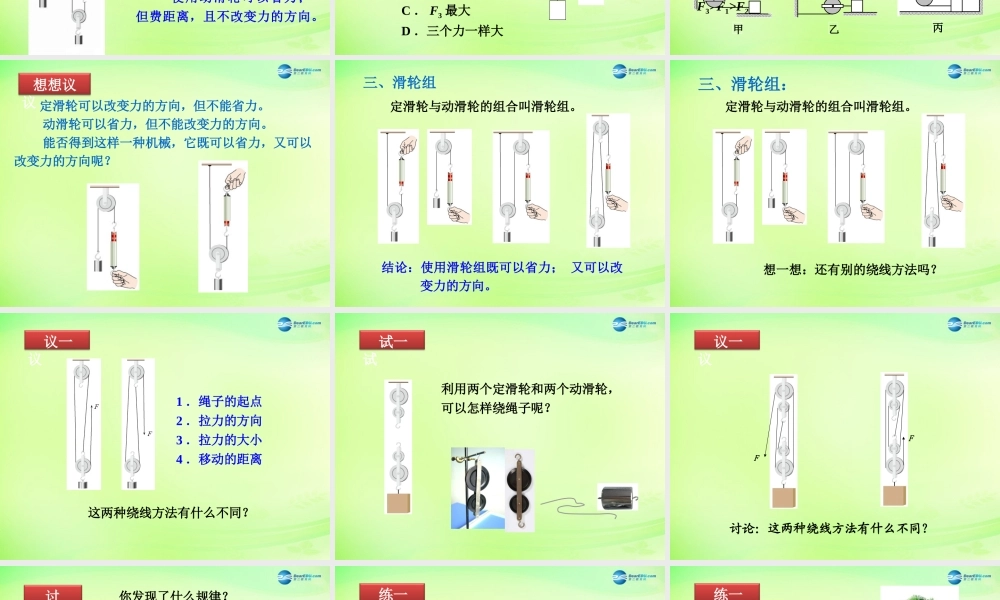

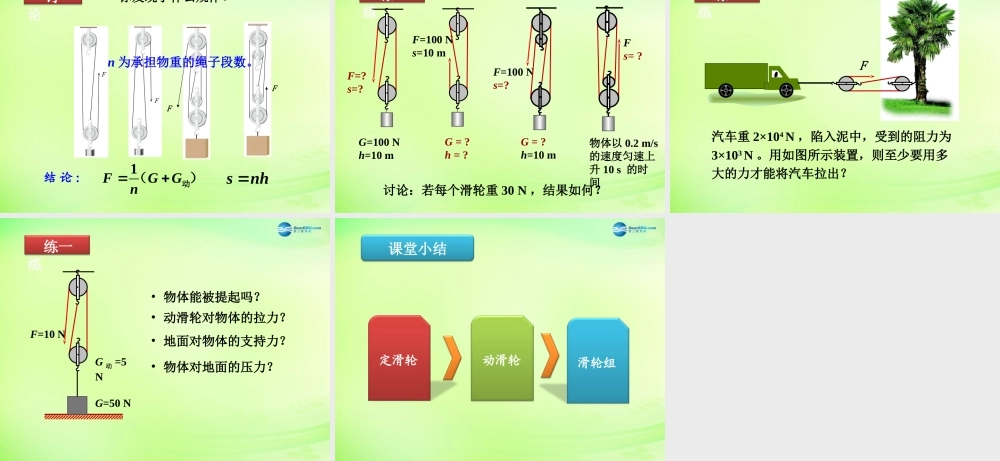

第十二章 第２节 滑轮 这些都是滑轮，请你观察它们的结构吧。 这些都是滑轮，请你观察它们的结构吧。 滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢 ?旗杆顶端的滑轮电动机下面的滑轮货物上升时，电动机下面的滑轮随物体一起移动。国旗上升时，旗杆顶端的滑轮不随物体一起移动。 想想议议工作时，轴不随物体移动的滑轮叫定滑轮。结论： 使用定滑轮不省力，不省距离；但可以改变力的方向。一、定滑轮物重G/N物体移动方向物体移动距离 h/m拉力F/N拉力方向拉力移动距离 S/m工作时，轴随着物体移动的滑轮叫动滑轮。结论： 使用动滑轮可以省力； 但费距离，且不改变力的方向。二、动滑轮物重G/N物体移动方向物体移动距离 h/m拉力F/N拉力方向拉力移动距离 S/m1 ．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（ 如 图 所 示 ） ， 力 的 大 小 分 别 为 ：F1 、 F2 、 F3 ，则 （ ）。 A ． F1 最大 B ． F2 最大 C ． F3 最大 D ．三个力一样大 F2F1F3D 练一练2 ． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是 F1 、 F2 、 F3 ，则（ ）。 A ． F1>F2>F3 B ． F2>F3>F1 C ． F2>F1>F3 D ． F3>F1>F2 D丙F3 练一练乙F2甲F1 定滑轮可以改变力的方向，但不能省力。 动滑轮可以省力，但不能改变力的方向。 能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？ 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论：使用滑轮组既可以省力； 又可以改变力的方向。 想一想：还有别的绕线方法吗？三、滑轮组：定滑轮与动滑轮的组合叫滑轮组。 这两种绕线方法有什么不同？1 ．绳子的起点2 ．拉力的方向3 ．拉力的大小4 ．移动的距离 议一议利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？ 试一试FF 讨论：这两种绕线方法有什么不同？ 议一议FF 你发现了什么规律？ 结 论 ：n 为承担物重的绳子段数。1FGGn动（）snh 讨 论讨论：若每个滑轮重 30 N ，结果如何？G = ?h = ?F=100 Ns=10 mF=?s=?G=100 Nh=10 mF=100 Ns=?G = ?h=10 mFs= ?物体以 0.2 m/s的速度匀速上升 10 s 的时间 练一练汽车重 2×104 N ，陷入泥中，受到的阻力为3×103 N 。用如图所示装置，则至少要用多大的力才能将汽车拉出？F 练一练• 物体能被提起吗？• 动滑轮对物体的拉力？• 地面对物体的支持力？• 物体对地面的压力？F=10 NG 动 =5 NG=50 N 练一练课堂小结定滑轮动滑轮滑轮组
