电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

包装测试-DSC应用VIP免费

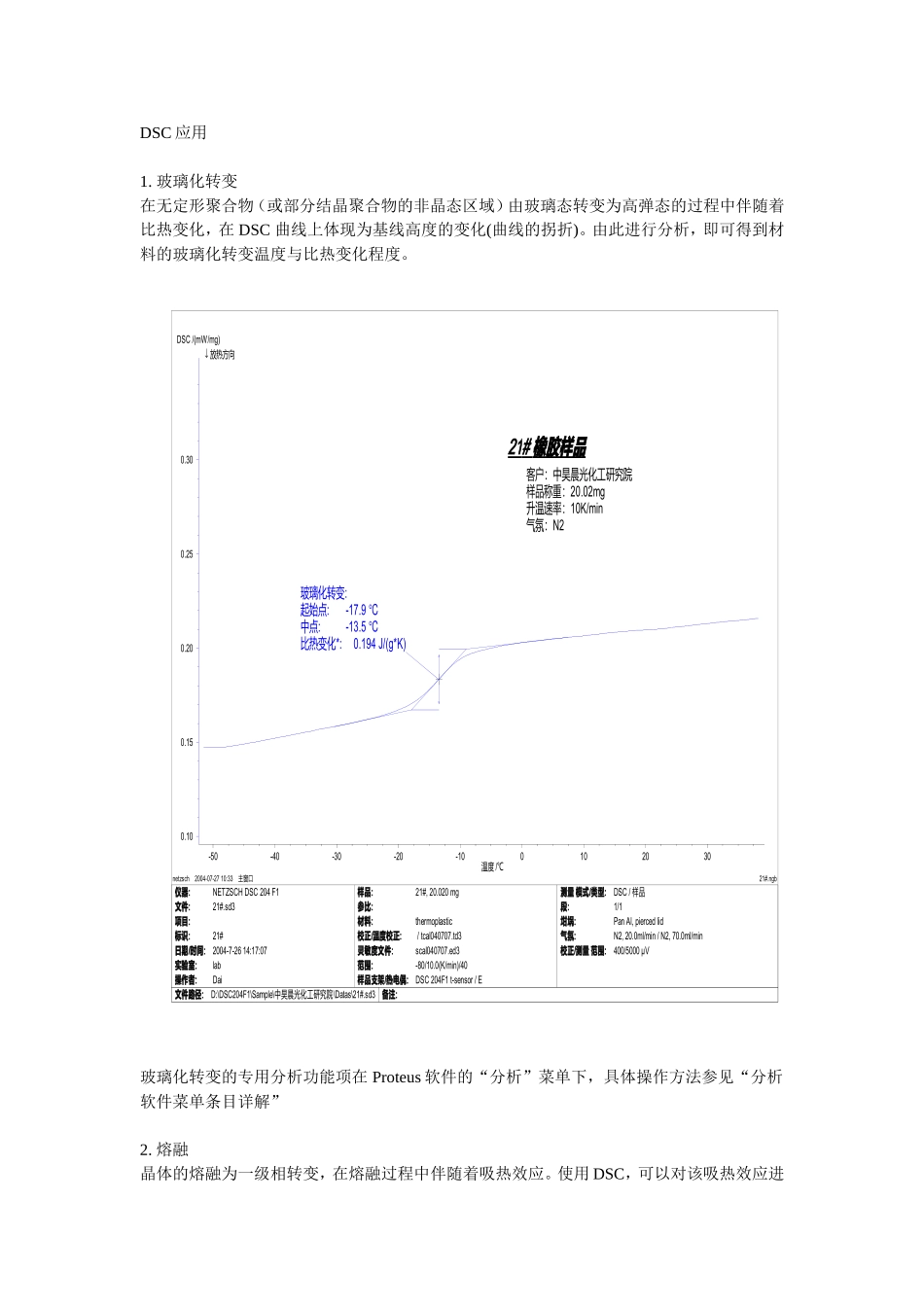

包装测试-DSC应用_第1页
1/8

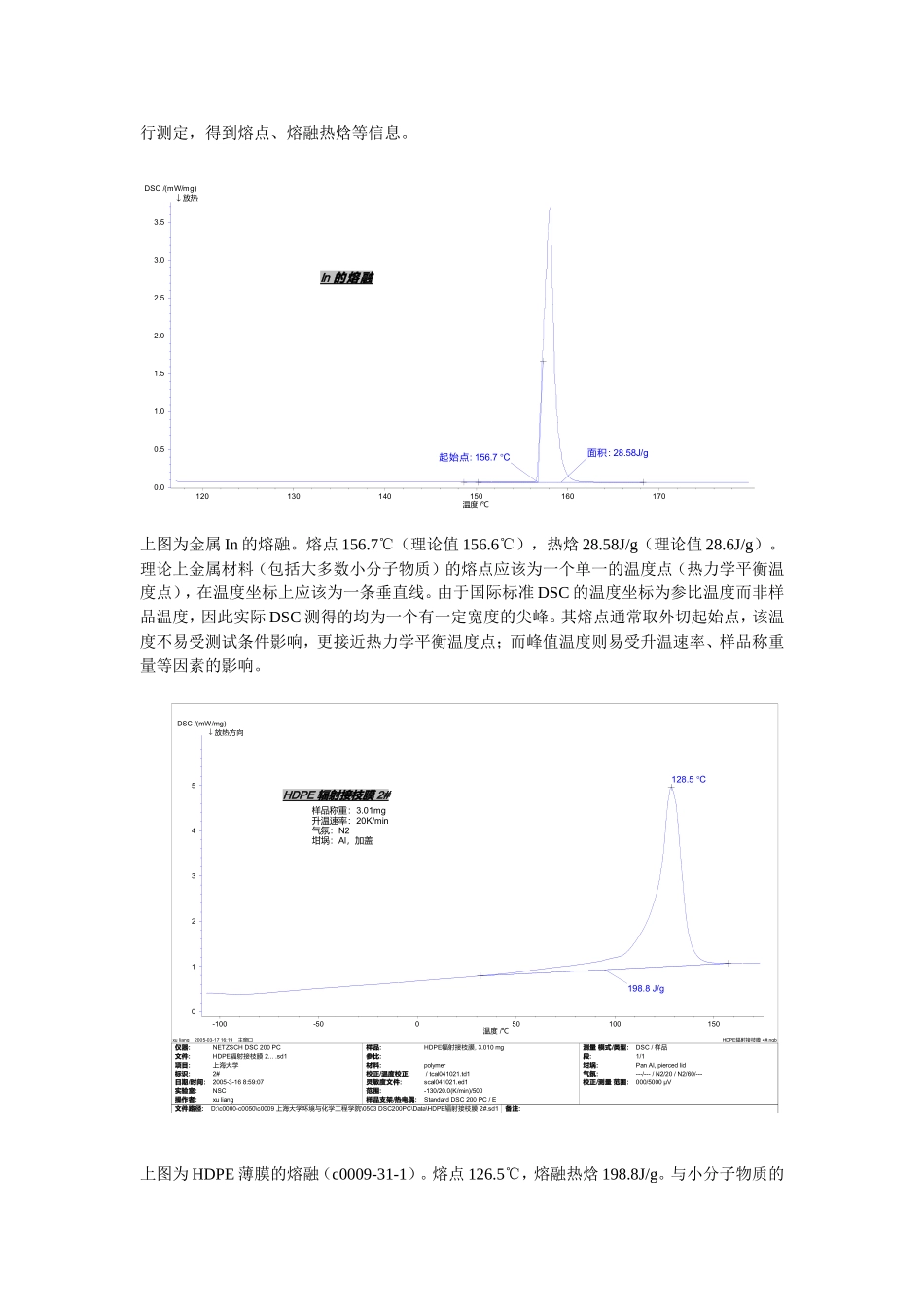

包装测试-DSC应用_第2页
2/8

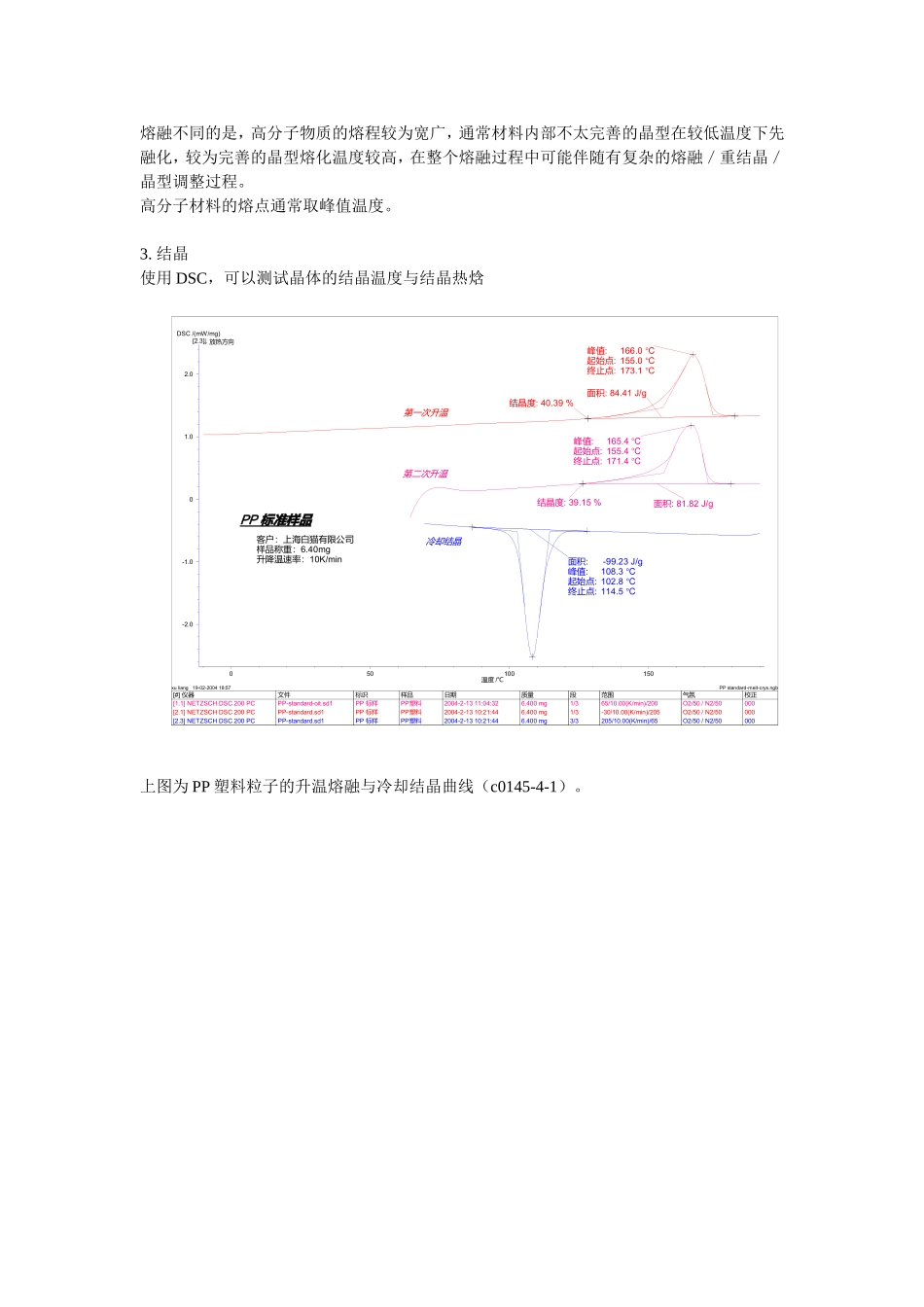

包装测试-DSC应用_第3页
3/8
DSC应用1.玻璃化转变在无定形聚合物(或部分结晶聚合物的非晶态区域)由玻璃态转变为高弹态的过程中伴随着比热变化,在DSC曲线上体现为基线高度的变化(曲线的拐折)。由此进行分析,即可得到材料的玻璃化转变温度与比热变化程度。文件路径:D:\DSC204F1\Sample\中昊晨光化工研究院\Datas\21#.sd3备注:仪器:文件:项目:标识:日期/时间:实验室:操作者:NETZSCHDSC204F121#.sd321#2004-7-2614:17:07labDai样品:参比:材料:校正/温度校正:灵敏度文件:范围:样品支架/热电偶:21#,20.020mgthermoplastic/tcal040707.td3scal040707.ed3-80/10.0(K/min)/40DSC204F1t-sensor/E测量模式/类型:段:坩埚:气氛:校正/测量范围:DSC/样品1/1PanAl,piercedlidN2,20.0ml/min/N2,70.0ml/min400/5000μVnetzsch2004-07-2710:33主窗口21#.ngb-50-40-30-20-100102030/温度℃0.100.150.200.250.30DSC/(mW/mg)21#橡胶样品客户:中昊晨光化工研究院样品称重:20.02mg升温速率:10K/min气氛:N2玻璃化转变:起始点:中点:比热变化*:-17.9℃-13.5℃0.194J/(g*K)放热方向玻璃化转变的专用分析功能项在Proteus软件的“分析”菜单下,具体操作方法参见“分析软件菜单条目详解”2.熔融晶体的熔融为一级相转变,在熔融过程中伴随着吸热效应。使用DSC,可以对该吸热效应进行测定,得到熔点、熔融热焓等信息。120130140150160170/温度℃0.00.51.01.52.02.53.03.5DSC/(mW/mg):28.58J/gIn的熔融面积:156起始点.7℃放热上图为金属In的熔融。熔点156.7℃(理论值156.6℃),热焓28.58J/g(理论值28.6J/g)。理论上金属材料(包括大多数小分子物质)的熔点应该为一个单一的温度点(热力学平衡温度点),在温度坐标上应该为一条垂直线。由于国际标准DSC的温度坐标为参比温度而非样品温度,因此实际DSC测得的均为一个有一定宽度的尖峰。其熔点通常取外切起始点,该温度不易受测试条件影响,更接近热力学平衡温度点;而峰值温度则易受升温速率、样品称重量等因素的影响。:文件路径D:\c0000-c0050\c0009\0503DSC200PC\Data\HDPE2#.sd1上海大学环境与化学工程学院辐射接枝膜:备注:仪器:文件:项目:标识/:日期时间:实验室:操作者NETZSCHDSC200PCHDPE2....sd1辐射接枝膜上海大学2#2005-3-168:59:07NSCxuliang:样品:参比:材料/:校正温度校正:灵敏度文件:范围/:样品支架热电偶HDPE,3.010mg辐射接枝膜polymer/tcal041021.td1scal041021.ed1-130/20.0(K/min)/500StandardDSC200PC/E/:测量模式类型:段:坩埚:气氛/:校正测量范围DSC/样品1/1PanAl,piercedlid---/---/N2/20/N2/60/---000/5000μVxuliang2005-03-1716:19主窗口HDPE4#.ngb辐射接枝膜-100-50050100150/温度℃012345DSC/(mW/mg)HDPE2#辐射接枝膜3.01mg样品称重:20K/min升温速率:N2气氛:Al坩埚:,加盖128.5℃198.8J/g放热方向上图为HDPE薄膜的熔融(c0009-31-1)。熔点126.5℃,熔融热焓198.8J/g。与小分子物质的熔融不同的是,高分子物质的熔程较为宽广,通常材料内部不太完善的晶型在较低温度下先融化,较为完善的晶型熔化温度较高,在整个熔融过程中可能伴随有复杂的熔融/重结晶/晶型调整过程。高分子材料的熔点通常取峰值温度。3.结晶使用DSC,可以测试晶体的结晶温度与结晶热焓050100150/温度℃-2.0-1.001.02.0[2.3]DSC/(mW/mg)PP标准样品客户:上海白猫有限公司6样品称重:.40mg10K/min升降温速率:冷却结晶第二次升温第一次升温:峰值:起始点:终止点166.0℃155.0℃173.1℃:峰值:起始点:终止点165.4℃155.4℃171.4℃:81面积.82J/g:84面积.41J/g:40结晶度.39%:39结晶度.15%:面积:峰值:起始点:终止点-99.23J/g108.3℃102.8℃114.5℃放热方向[#]仪器[1.1]NETZSCHDSC200PC[2.1]NETZSCHDSC200PC[2.3]NETZSCHDSC200PC文件PP-standard-oit.sd1PP-standard.sd1PP-standard.sd1标识PP标样PP标样PP标样样品PP塑料PP塑料PP塑料日期2004-2-1311:04:322004-2-1310:21:442004-2-1310:21:44质量6.400mg6.400mg6.400mg段1/31/33/3范围65/10.00(K/min)/200-30/10.00(K/min)/205205/10.00(K/min)/65气氛O2/50/N2/50O2/50/N2/50O2/50/N2/50校正000000000PPstandard-melt-crys.ngbx...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

包装测试-DSC应用

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
