广东省中考物理一轮复习 第十三讲 电学微专题 微专题3 欧姆定律的理解及简单计算课件VIP专享VIP免费

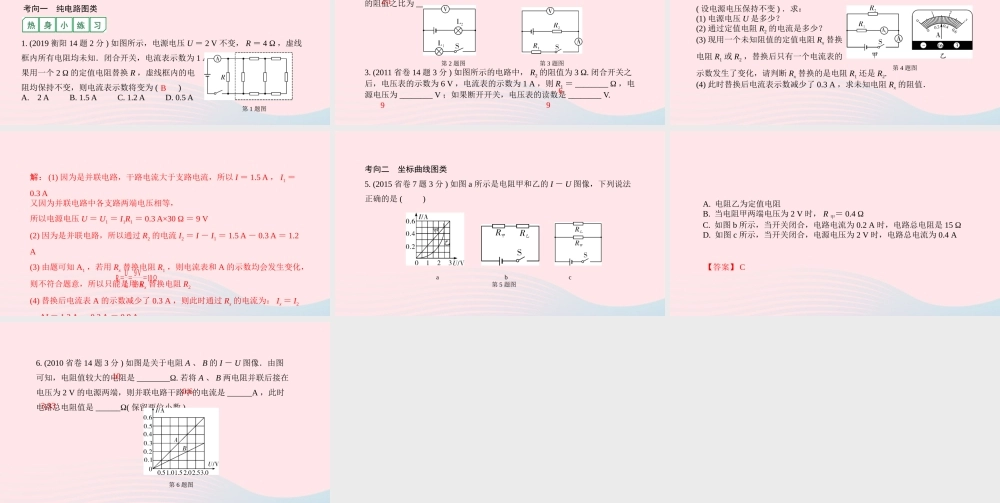

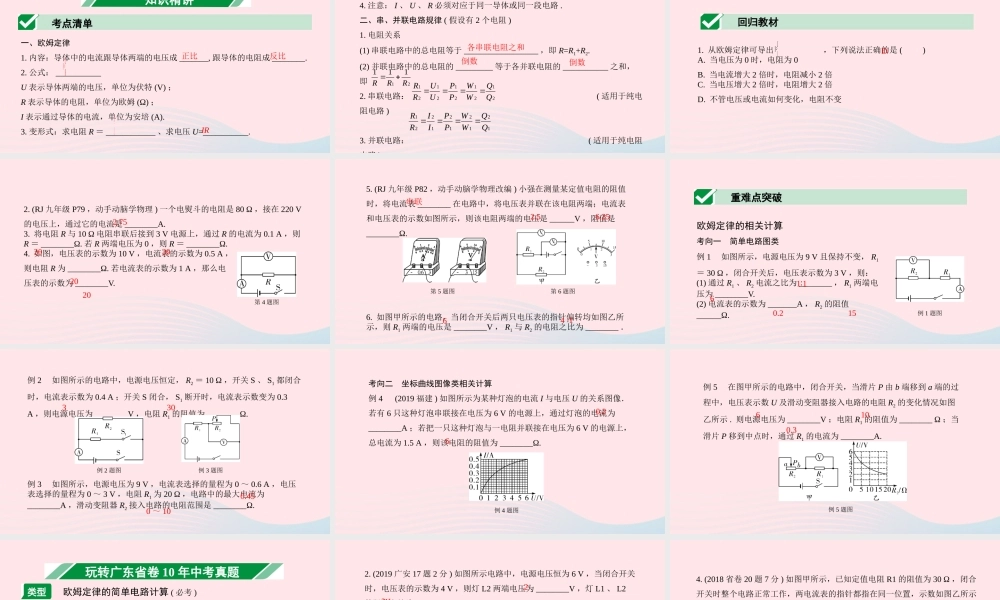

栏目导航玩转广东省卷 10 年中考真题知识精讲考点清单回归教材重难点突破第十三讲 电学微专题微专题 3 欧姆定律的理解及简单计算知识精讲考点清单一、欧姆定律1. 内容：导体中的电流跟导体两端的电压成 _______, 跟导体的电阻成 ________.2. 公式： ___________U 表示导体两端的电压，单位为伏特 (V) ；R 表示导体的电阻，单位为欧姆 (Ω) ；I 表示通过导体的电流，单位为安培 (A).3. 变形式：求电阻 R ＝ ____________ 、求电压 U=___________.正比反比I＝URUIIR4. 注意： I 、 U 、 R 必须对应于同一导体或同一段电路 .二、串、并联电路规律 ( 假设有 2 个电阻 )1. 电阻关系(1) 串联电路中的总电阻等于 __________________ ，即 R=R1+R2.(2) 并联电路中的总电阻的 _________ 等于各并联电阻的 ___________ 之和，即2. 串联电路： ( 适用于纯电阻电路 )3. 并联电路： ( 适用于纯电阻电路 )21111RRR1212121221QQWWPPIIRR2121212121QQWWPPUURR各串联电阻之和倒数倒数回归教材1. 从欧姆定律可导出 ，下列说法正确的是 ( )A. 当电压为 0 时，电阻为 0 B. 当电流增大 2 倍时，电阻减小 2 倍C. 当电压增大 2 倍时，电阻增大 2 倍 D. 不管电压或电流如何变化，电阻不变R＝UID2. (RJ 九年级 P79 ，动手动脑学物理 ) 一个电熨斗的电阻是 80 Ω ，接在 220 V的电压上，通过它的电流是 ________A.3. 将电阻 R 与 10 Ω 电阻串联后接到 3 V 电源上，通过 R 的电流为 0.1 A ，则R ＝ ________Ω. 若 R 两端电压为 0 ，则 R ＝ ________Ω.4. 如图，电压表的示数为 10 V ，电流表的示数为 0.5 A ，则电阻 R 为 ________Ω. 若电流表的示数为 1 A ，那么电压表的示数为 ________V. 第 4 题图2.75202020205. (RJ 九年级 P82 ，动手动脑学物理改编 ) 小强在测量某定值电阻的阻值时，将电流表 ________ 在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是 ______V ，阻值是________Ω.6. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则 R1 两端的电压是 ________V ， R1 与 R2 的电阻之比为 ________ ．第 5 题图第 6 题图串联2.56.2564 ∶1重难点突破欧姆定律的相关计算考向一 简单电路图类例 1 如图所示，...
