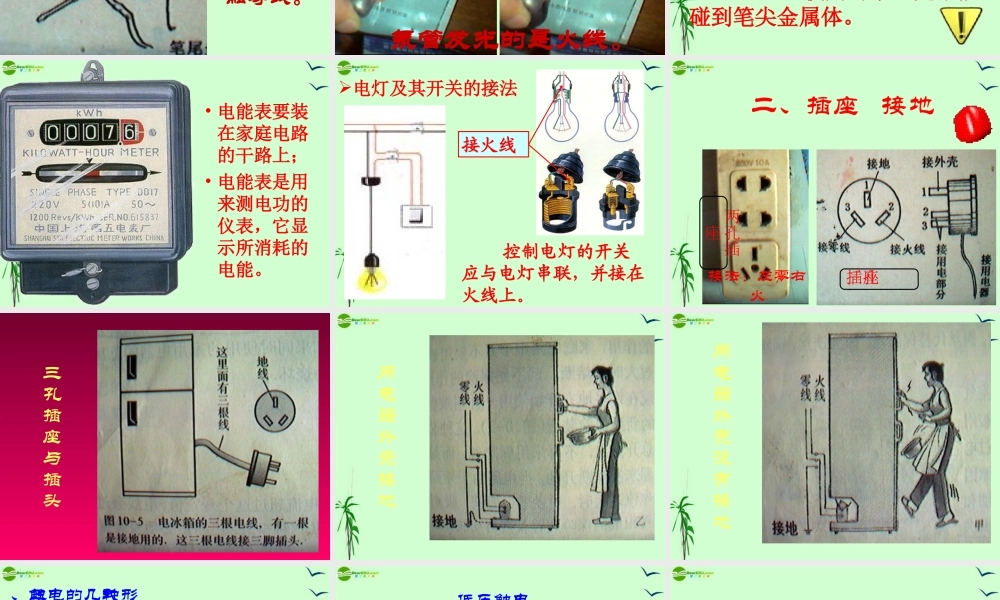

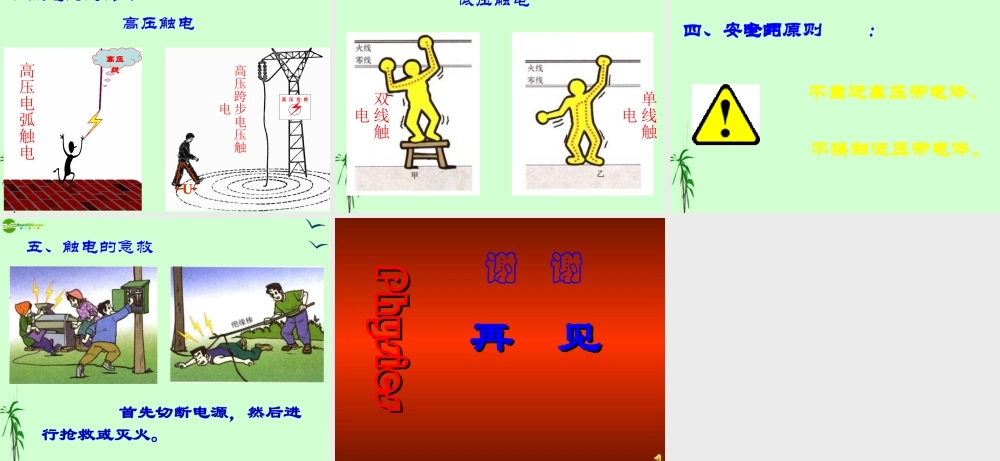

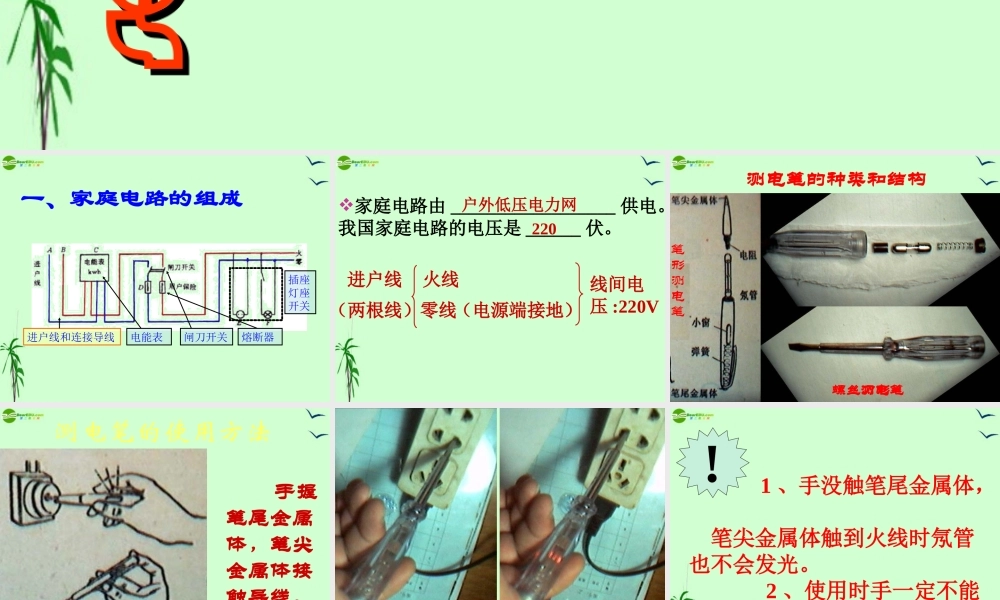

第六节 生活用电常识PhysicsPhysics第八章 电功率 一、家庭电路的组成进户线和连接导线电能表闸刀开关熔断器插座灯座开关 家庭电路由 __________________ 供电。我国家庭电路的电压是 ______ 伏。220户外低压电力网进户线（两根线）火线零线（电源端接地）线间电压 :220V 测电笔的种类和结构笔形测电笔螺丝刀形测电笔 测电笔的使用方法 手握笔尾金属体，笔尖金属体接触导线。 氖管发光的是火线。 ! 1 、手没触笔尾金属体， 笔尖金属体触到火线时氖管也不会发光。 2 、使用时手一定不能碰到笔尖金属体。 • 电能表要装在家庭电路的干路上；• 电能表是用来测电功的仪表，它显示所消耗的电能。 电灯及其开关的接法 控制电灯的开关应与电灯串联，并接在火线上。接火线 二、插座 接地两孔插座三孔插座接法：左零右火 三孔插座与插头 用电器外壳接地 用电器外壳没有接地 三、触电的几种形式高压电弧触电U高压触电高压跨步电压触电高压线 双线触电单线触电低压触电 四、安全用电的原则:不接触低压带电体。不靠近高压带电体， 五、触电的急救 首先切断电源，然后进行抢救或灭火。 再 见再 见谢 谢PhysicsPhysics
