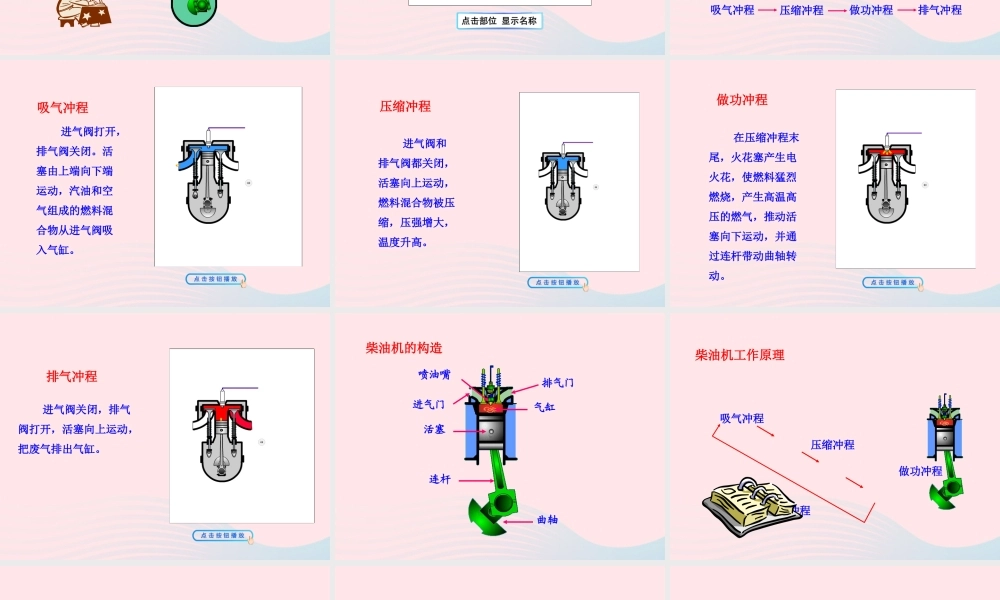

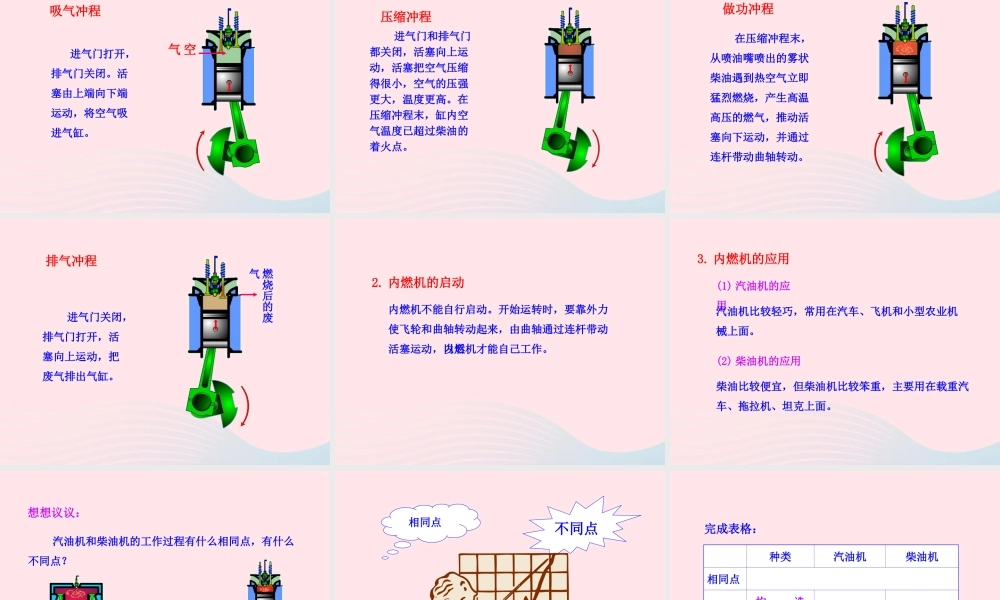

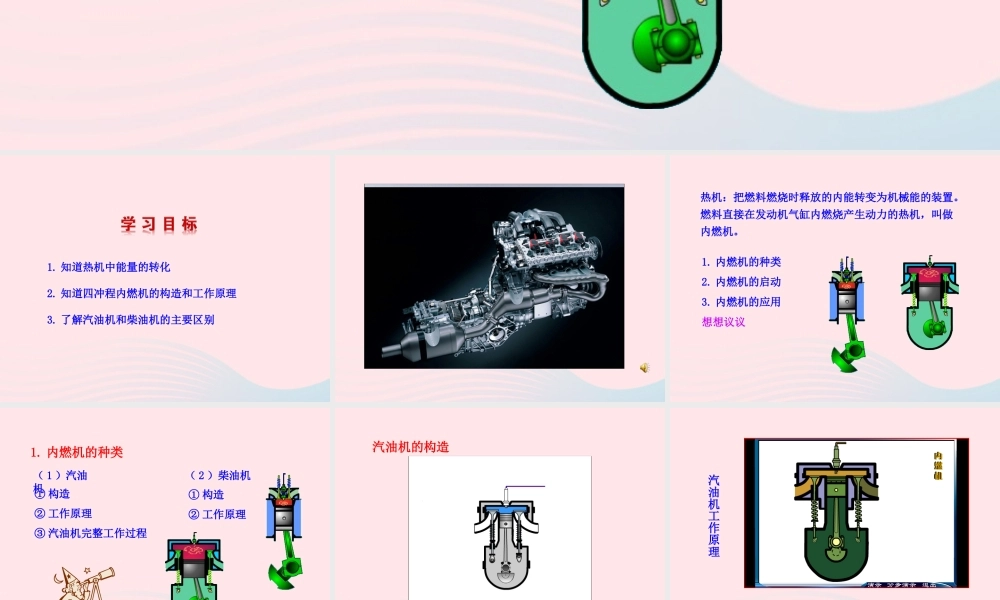

第三节 内燃机1. 知道热机中能量的转化2. 知道四冲程内燃机的构造和工作原理3. 了解汽油机和柴油机的主要区别1. 内燃机的种类2. 内燃机的启动3. 内燃机的应用想想议议热机：把燃料燃烧时释放的内能转变为机械能的装置。燃料直接在发动机气缸内燃烧产生动力的热机，叫做内燃机。（ 2 ）柴油机① 构造② 工作原理③ 汽油机完整工作过程① 构造② 工作原理1. 内燃机的种类（ 1 ）汽油机汽油机的构造吸气冲程压缩冲程做功冲程排气冲程汽油机工作原理 进气阀打开，排气阀关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气阀吸入气缸。吸气冲程 进气阀和排气阀都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。压缩冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。做功冲程 进气阀关闭，排气阀打开，活塞向上运动，把废气排出气缸。排气冲程喷油嘴进气门活塞连杆排气门气缸曲轴柴油机的构造吸气冲程 压缩冲程 做功冲程 排气冲程柴油机工作原理空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。吸气冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。压缩冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。做功冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。排气冲程2. 内燃机的启动内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。(1) 汽油机的应用(2) 柴油机的应用柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。3. 内燃机的应用汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。 汽油机和柴油机的工作过程有什么相同点，有什么不同点？想想议议：汽油机和柴油机的异同点比较不同点相同点种类汽油机柴油机相同点不同点构 造燃 料吸入气体点火方式完成表格： 种类汽油机柴油机相同点 都是内燃机，一个工作循环都经历四个冲程不同点构 造火花塞喷油嘴燃 料汽油柴油吸入气体汽油和空气空气点火方式点燃式压燃式1. 单缸四冲程内燃机完成 40 个冲程 , 关于做功和飞轮转动的情...
