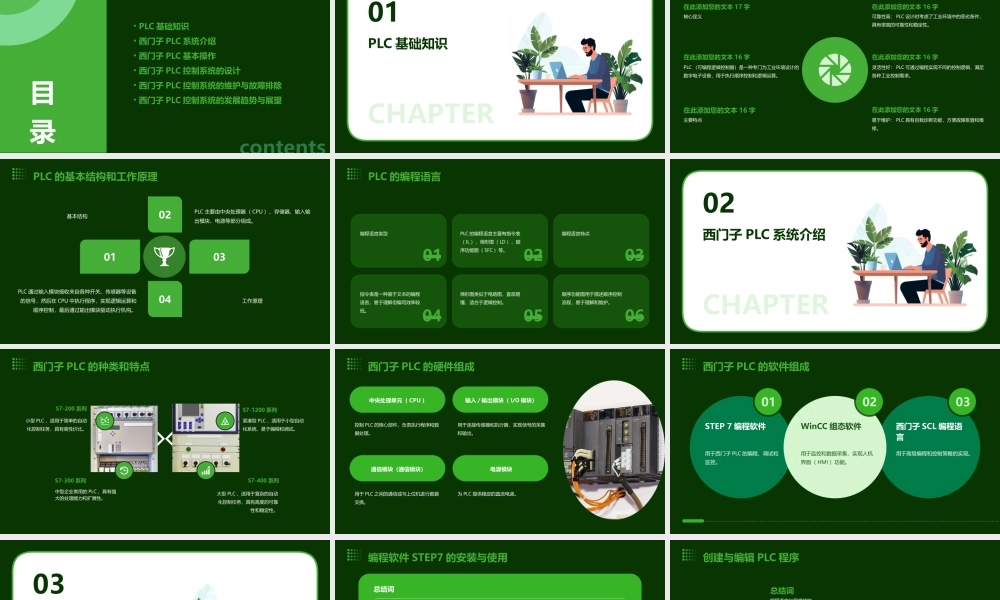

西门子 plc 控制系统基本操作知识讲解课件• PLC 基础知识• 西门子 PLC 系统介绍• 西门子 PLC 基本操作• 西门子 PLC 控制系统的设计• 西门子 PLC 控制系统的维护与故障排除• 西门子 PLC 控制系统的发展趋势与展望contents目录CHAPTERPLC 基础知识01在此添加您的文本 17 字在此添加您的文本 16 字在此添加您的文本 16 字在此添加您的文本 16 字在此添加您的文本 16 字在此添加您的文本 16 字核心定义PLC （可编程逻辑控制器）是一种专门为工业环境设计的数字电子设备，用于执行顺序控制和逻辑运算。主要特点可靠性高： PLC 设计时考虑了工业环境中的恶劣条件，具有很高的可靠性和稳定性。灵活性好： PLC 可通过编程实现不同的控制逻辑，满足各种工业控制需求。易于维护： PLC 具有自我诊断功能，方便故障排查和维修。PLC 的定义与特点输入标题02010403PLC 的基本结构和工作原理基本结构PLC 通过输入模块接收来自各种开关、传感器等设备的信号，然后在 CPU 中执行程序，实现逻辑运算和顺序控制，最后通过输出模块驱动执行机构。工作原理PLC 主要由中央处理器（ CPU ）、存储器、输入输出模块、电源等部分组成。01编程语言类型02PLC 的编程语言主要有指令表（ IL ）、梯形图（ LD ）、顺序功能图（ SFC ）等。03编程语言特点04指令表是一种基于文本的编程语言，易于理解但编写效率较低。05梯形图类似于电路图，直观易懂，适合于逻辑控制。06顺序功能图用于描述顺序控制流程，易于理解和维护。PLC 的编程语言CHAPTER西门子 PLC 系统介绍02小型 PLC ，适用于简单的自动化控制任务，具有高性价比。S7-200 系列中型企业常用的 PLC ，具有强大的处理能力和扩展性。S7-300 系列紧凑型 PLC ，适用于小型自动化系统，易于编程和调试。S7-1200 系列大型 PLC ，适用于复杂的自动化控制任务，具有高度的可靠性和稳定性。S7-400 系列西门子 PLC 的种类和特点控制 PLC 的核心部件，负责执行程序和数据处理。中央处理单元（ CPU ）用于连接传感器和执行器，实现信号的采集和输出。输入 / 输出模块（ I/O 模块）用于 PLC 之间的通信或与上位机进行数据交换。通信模块（通信模块）为 PLC 提供稳定的直流电源。电源模块西门子 PLC 的硬件组成STEP 7 编程软件用于西门子 PLC 的编程、调试和监控。WinCC 组态软件用于监控和数据采集，实现人机界面（ HMI ）功能。西门...
