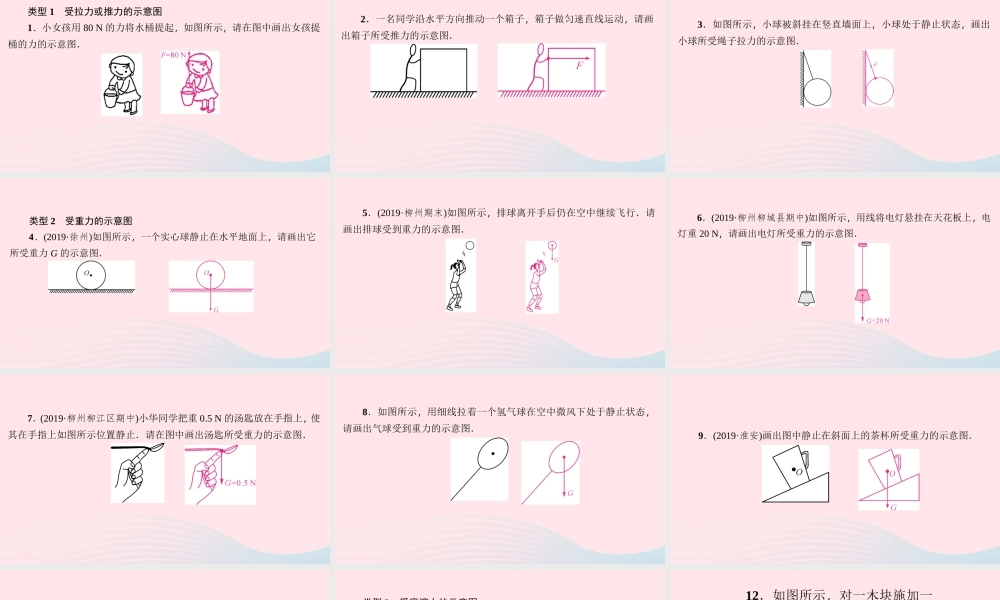

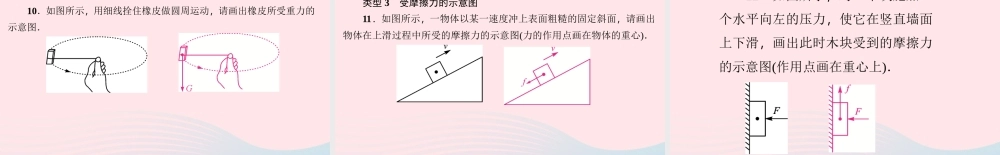

第六章 力和机械小专题 ( 二 ) 力的作图物 理类型 1 受拉力或推力的示意图 1．小女孩用 80 N 的力将水桶提起，如图所示，请在图中画出女孩提桶的力的示意图． 2．一名同学沿水平方向推动一个箱子，箱子做匀速直线运动，请画出箱子所受推力的示意图． 3．如图所示，小球被斜挂在竖直墙面上，小球处于静止状态，画出小球所受绳子拉力的示意图． 类型 2 受重力的示意图 4．(2019·徐州)如图所示，一个实心球静止在水平地面上，请画出它所受重力 G 的示意图． 5．(2019·柳州期末)如图所示，排球离开手后仍在空中继续飞行．请画出排球受到重力的示意图． 6．(2019·柳州柳城县期中)如图所示，用线将电灯悬挂在天花板上，电灯重 20 N，请画出电灯所受重力的示意图． 7．(2019·柳州柳江区期中)小华同学把重 0.5 N 的汤匙放在手指上，使其在手指上如图所示位置静止．请在图中画出汤匙所受重力的示意图． 8．如图所示，用细线拉着一个氢气球在空中微风下处于静止状态，请画出气球受到重力的示意图． 9．(2019·淮安)画出图中静止在斜面上的茶杯所受重力的示意图． 10．如图所示，用细线拴住橡皮做圆周运动，请画出橡皮所受重力的示意图． 类型 3 受摩擦力的示意图 11．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图(力的作用点画在物体的重心)． 12．如图所示，对一木块施加一个水平向左的压力，使它在竖直墙面上下滑，画出此时木块受到的摩擦力的示意图(作用点画在重心上)．
