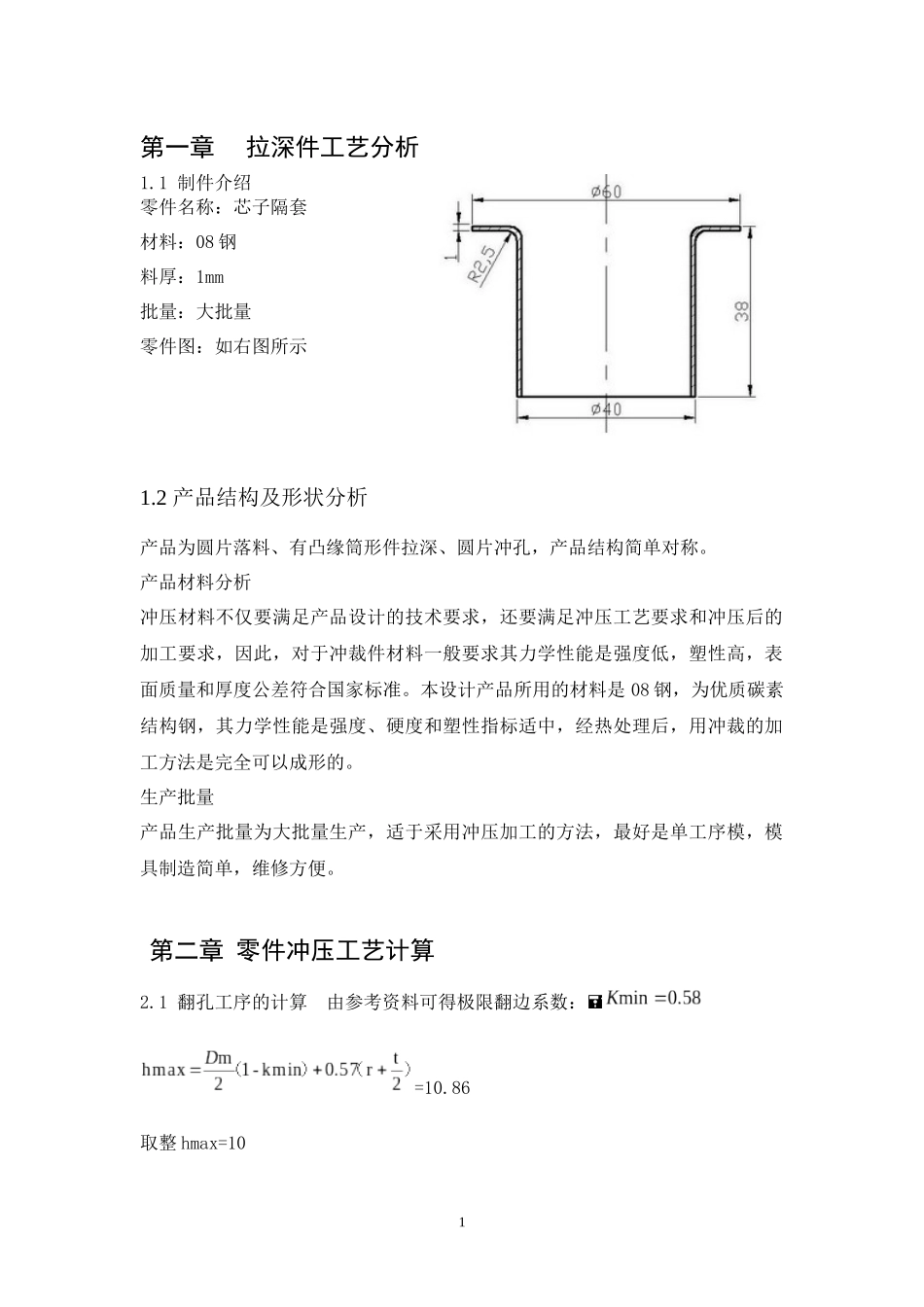

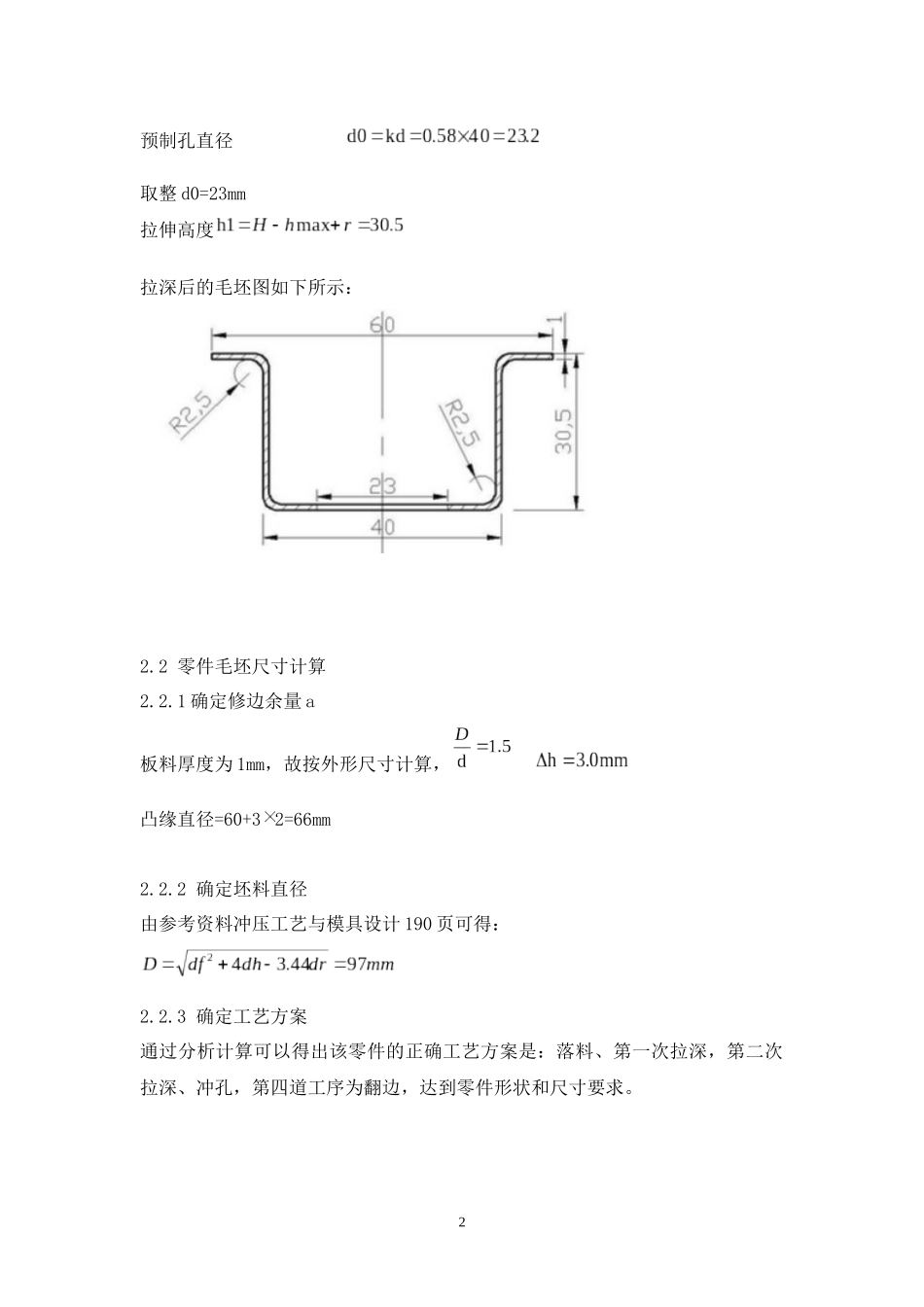

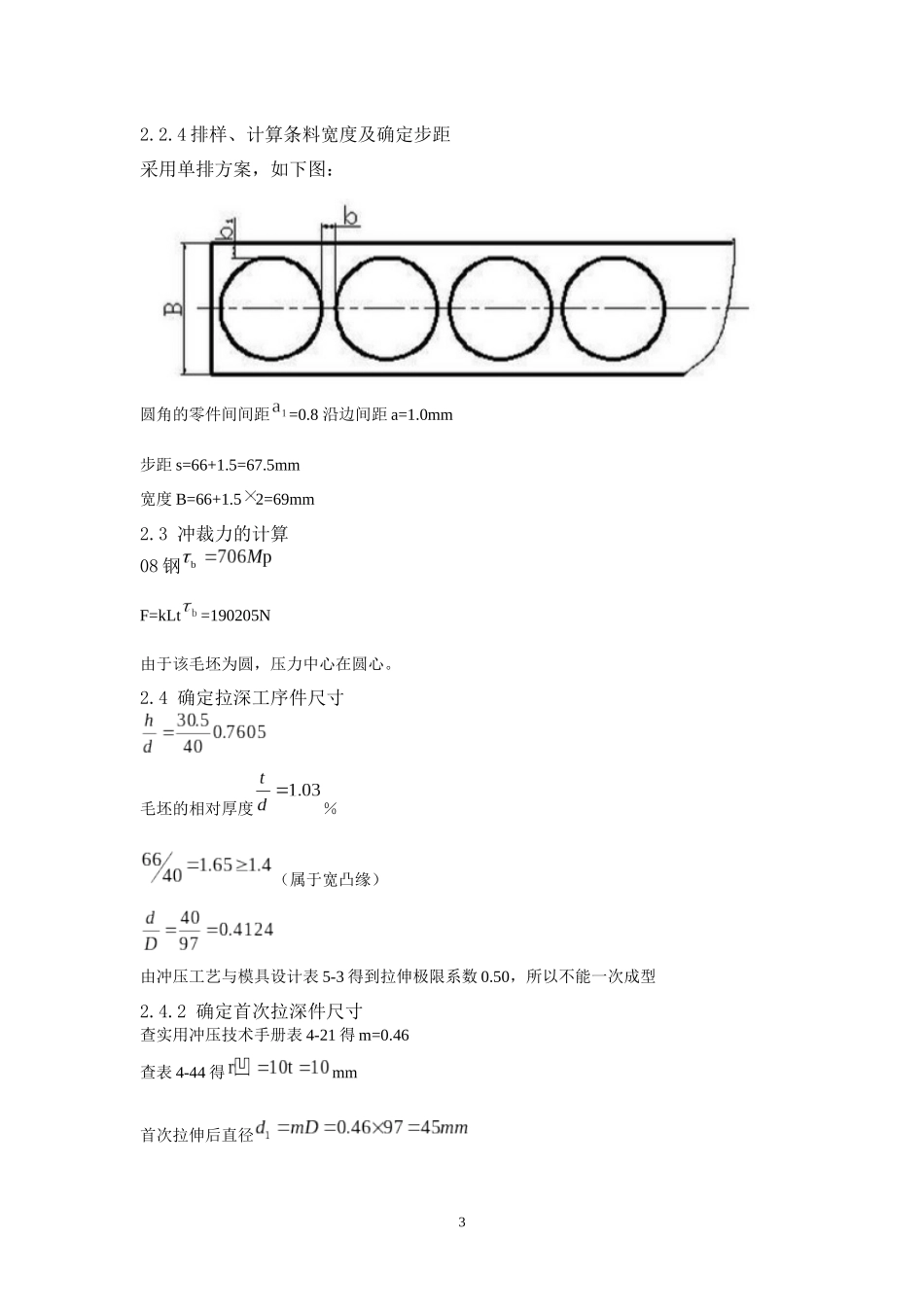

第一章拉深件工艺分析1.1制件介绍零件名称：芯子隔套材料：08钢料厚：1mm批量：大批量零件图：如右图所示1.2产品结构及形状分析产品为圆片落料、有凸缘筒形件拉深、圆片冲孔，产品结构简单对称。产品材料分析冲压材料不仅要满足产品设计的技术要求，还要满足冲压工艺要求和冲压后的加工要求，因此，对于冲裁件材料一般要求其力学性能是强度低，塑性高，表面质量和厚度公差符合国家标准。本设计产品所用的材料是08钢，为优质碳素结构钢，其力学性能是强度、硬度和塑性指标适中，经热处理后，用冲裁的加工方法是完全可以成形的。生产批量产品生产批量为大批量生产，适于采用冲压加工的方法，最好是单工序模，模具制造简单，维修方便。第二章零件冲压工艺计算2.1翻孔工序的计算由参考资料可得极限翻边系数：=10.86取整hmax=101预制孔直径取整d0=23mm拉伸高度拉深后的毛坯图如下所示：2.2零件毛坯尺寸计算2.2.1确定修边余量a板料厚度为1mm，故按外形尺寸计算，凸缘直径=60+32=66mm2.2.2确定坯料直径由参考资料冲压工艺与模具设计190页可得：2.2.3确定工艺方案通过分析计算可以得出该零件的正确工艺方案是：落料、第一次拉深，第二次拉深、冲孔，第四道工序为翻边，达到零件形状和尺寸要求。22.2.4排样、计算条料宽度及确定步距采用单排方案，如下图：圆角的零件间间距=0.8沿边间距a=1.0mm步距s=66+1.5=67.5mm宽度B=66+1.52=69mm2.3冲裁力的计算08钢F=kLt=190205N由于该毛坯为圆，压力中心在圆心。2.4确定拉深工序件尺寸毛坯的相对厚度％（属于宽凸缘）由冲压工艺与模具设计表5-3得到拉伸极限系数0.50，所以不能一次成型2.4.2确定首次拉深件尺寸查实用冲压技术手册表4-21得m=0.46查表4-44得mm首次拉伸后直径3查表5-17得到半成品高度hi=36.67mm总拉伸高度为30.5，次数2，为保证质量第一次拉伸总高度h1=20mm2.4.3计算第二次拉深工序件的尺寸查冲压模具简明设计手册表4-37得到拉伸直径拉伸高度=30.5-20=10.5mmn凸缘直径d1筒体直径d高度h圆角半径R圆角半径r197452010102974030.52.52.52.5计算拉深工序的力第二次拉深用普通的平端面凹模拉深时毛坯不起皱的条件为：M=0.75≤0.8所以需要使用压边圈{p206}拉深力πt=50868Nq=|150=3总拉深力=4018+50868=54886拉深功A=CFmaxh=1171J4选公称压力为250kn的JH21系列开式固定台压力机（JZ21-25）最大装模告诉为250mm，调节量为50工作台尺寸为150，主电机功率为2.2kw2.6工作部分尺寸计算2.6.1拉深间隙的计算拉深间隙Z=tmax+ktk为间隙系数查冲压工艺与模具设计表5-12得到k=0.1z=1.1mm2.6.2拉深凸、凹模尺寸的计算2.6.2.1凸凹模圆角半径的计算第二次拉深为最后一次拉深，故拉深凹凸模的圆角半径都等于工件的圆角半径2.5mm，即：查冲压工艺与模具设计表5-13可得拉深模工作部分尺寸：查表5-11得到通气孔直径尺寸为5.0mm第三章设计选用模具零件、部件3.1拉深凹模的设计凹模采用矩形板状结构和直接通过螺钉、销钉与固定板固定的方式连接。凹模刃口采用直刃壁结构，尺寸为，刃壁的高度取2.5mm。模具的壁厚根据条料的宽68mm和料厚t=1mm选取，查阅文献选取凹模壁厚C=25mm凹模长度等于宽度为148mmH=52mm该模板的厚度要求较厚，可以省略垫板，凹模板直接与下模座连结固定。那么确定凹模板5的总体尺寸大小为3.2拉深凸模的设计其结构尺寸为根据模具结构，凸模的长度L可由安装固定的厚度1h、下推板厚度2h、拉深深度3h和附加长度h之和再减去一个板厚取得。根据模架结构取固定厚度为22mm，下推板此处的作用相当于压边圈，其厚度取为18mm，附加长度主要考虑满足制件的拉深深度要求，取5mm。由此可得凸模的长度为75.其固定方式直接用螺钉、销钉连结在模座上。作为拉深凸模，要开设排气孔，大小为53.3推出与顶出装置根据模具的结构，该拉深工件首先需要从下凸模中顶出，然后再从凹模内推出。顶出装置如上图所示，采用橡皮垫式平板压边圈顶出。推出装置安装在上模内，通过冲床滑块内的打料机构，将拉深后的工件从凸凹模的凹模内推出。为了尽量保证制件表面光滑，故采用推块将制件从凹模内顶出。6第四章模架的选择4.1模架的选用模架包括上模座、下模座、导柱和导套。冲压模...
