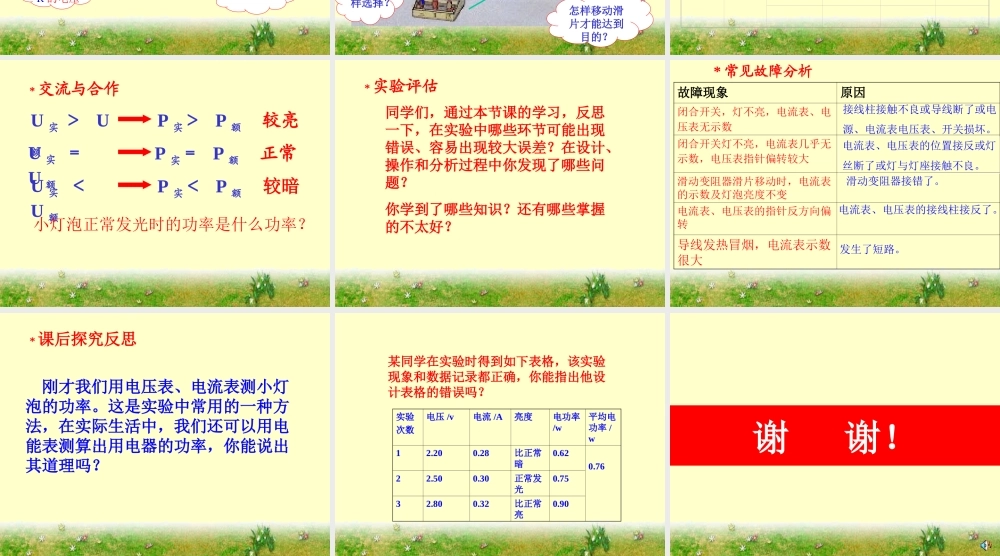

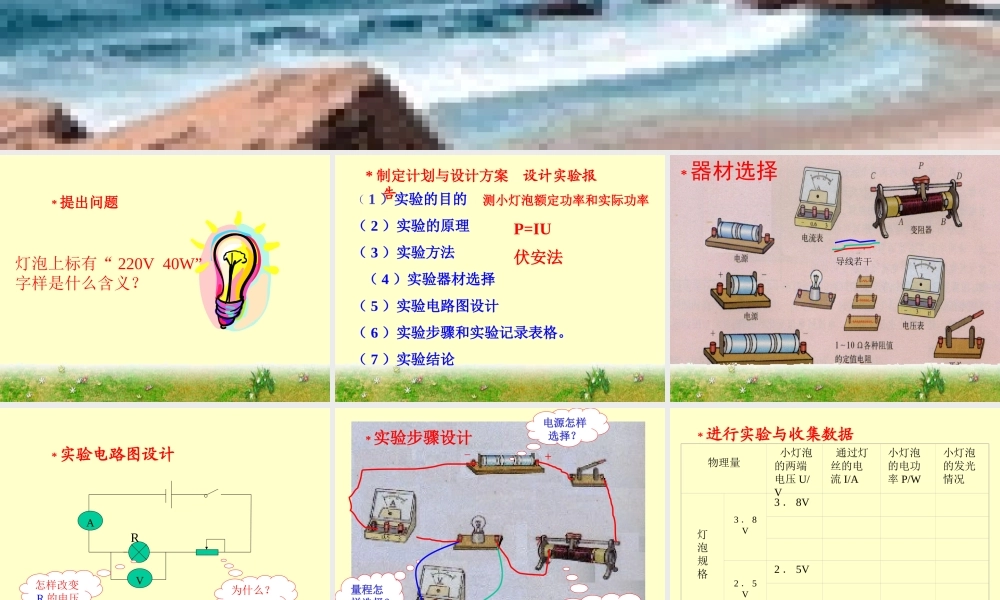

第三节 测量电功率第三节 测量电功率 * 提出问题灯泡上标有“ 220V 40W”字样是什么含义? * 制定计划与设计方案 设计实验报告( 1 )实验的目的( 2 )实验的原理( 3 )实验方法 ( 4 )实验器材选择( 5 )实验电路图设计( 6 )实验步骤和实验记录表格。 ( 7 )实验结论测小灯泡额定功率和实际功率 P=IU伏安法 *器材选择导线若干 * 实验电路图设计AVR为什么?怎样改变R 的电压 * 实验步骤设计电源怎样选择?量程怎样选择?怎样移动滑片才能达到目的?一一+_ * 进行实验与收集数据 物理量小灯泡的两端电压 U/V通过灯丝的电流 I/A小灯泡的电功率 P/W小灯泡的发光情况灯泡规格 3 . 8V3 . 8V 2 . 5V2 . 5V U 实 > U额U 实 = U 额U 实 < U 额P 实> P 额 较亮 P 实= P 额 正常P 实< P 额 较暗* 交流与合作小灯泡正常发光时的功率是什么功率? 同学们,通过本节课的学习,反思一下,在实验中哪些环节可能出现错误、容易出现较大误差?在设计、操作和分析过程中你发现了哪些问题?你学到了哪些知识?还有哪些掌握的不太好?* 实验评估 * 常见故障分析故障现象 原因 闭合开关,灯不亮,电流表、电压表无示数 闭合开关灯不亮,电流表几乎无示数,电压表指针偏转较大 滑动变阻器滑片移动时,电流表的示数及灯泡亮度不变电流表、电压表的指针反方向偏转导线发热冒烟,电流表示数很大 接线柱接触不良或导线断了或电源、电流表电压表、开关损坏。电流表、电压表的位置接反或灯丝断了或灯与灯座接触不良。滑动变阻器接错了。 电流表、电压表的接线柱接反了。 发生了短路。 刚才我们用电压表、电流表测小灯泡的功率。这是实验中常用的一种方法,在实际生活中,我们还可以用电能表测算出用电器的功率,你能说出其道理吗?* 课后探究反思 某同学在实验时得到如下表格,该实验现象和数据记录都正确,你能指出他设计表格的错误吗?实验次数电压 /v电流 /A亮度电功率/w平均电功率 /w12.200.28比正常暗0.620.7622.500.30正常发光0.7532.800.32比正常亮0.90 谢 谢!
