示波器基础知识课件VIP专享VIP免费

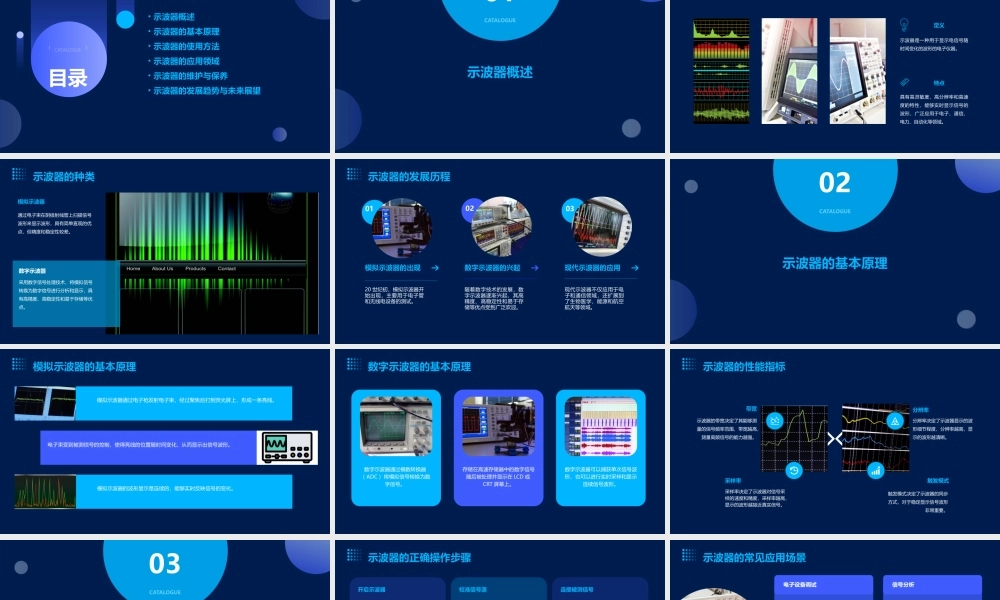

示波器基础知识课件CATALOGUE目录• 示波器概述• 示波器的基本原理• 示波器的使用方法• 示波器的应用领域• 示波器的维护与保养• 示波器的发展趋势与未来展望示波器概述CATALOGUE01示波器是一种用于显示电信号随时间变化的波形的电子仪器。定义具有高灵敏度、高分辨率和高速度的特性，能够实时显示信号的波形，广泛应用于电子、通信、电力、自动化等领域。特点定义与特点通过电子束在阴极射线管上扫描信号波形来显示波形，具有简单直观的优点，但精度和稳定性较差。采用数字信号处理技术，将模拟信号转换为数字信号进行分析和显示，具有高精度、高稳定性和易于存储等优点。示波器的种类数字示波器模拟示波器20 世纪初，模拟示波器开始出现，主要用于电子管和无线电设备的测试。模拟示波器的出现数字示波器的兴起现代示波器的应用随着数字技术的发展，数字示波器逐渐兴起，其高精度、高稳定性和易于存储等优点受到广泛欢迎。现代示波器不仅应用于电子和通信领域，还扩展到了生物医学、能源和航空航天等领域。030201示波器的发展历程示波器的基本原理CATALOGUE02模拟示波器通过电子枪发射电子束，经过聚焦后打到荧光屏上，形成一条亮线。电子束受到被测信号的控制，使得亮线的位置随时间变化，从而显示出信号波形。模拟示波器的波形显示是连续的，能够实时反映信号的变化。模拟示波器的基本原理存储在高速存储器中的数字信号随后被处理并显示在 LCD 或CRT 屏幕上。数字示波器可以捕获单次信号波形，也可以进行实时采样和显示连续信号波形。数字示波器通过模数转换器（ ADC ）将模拟信号转换为数字信号。数字示波器的基本原理示波器的带宽决定了其能够测量的信号频率范围，带宽越高，测量高频信号的能力越强。带宽采样率决定了示波器对信号采样的速度和精度，采样率越高，显示的波形越接近真实信号。采样率分辨率决定了示波器显示的波形细节程度，分辨率越高，显示的波形越清晰。分辨率触发模式决定了示波器的同步方式，对于稳定显示信号波形非常重要。触发模式示波器的性能指标示波器的使用方法CATALOGUE0301开启示波器首先打开示波器的电源，确保其正常启动。02校准信号源使用示波器自带的校准信号源进行校准，确保示波器的测量精度。03连接被测信号将需要测量的信号线接入示波器的输入端，并根据需要调整信号的幅度和频率。04触发方式选择根据被测信号的特点选择合适的触发方式，如边沿触发、脉冲触发等。05调整波形显示通过调整示...
