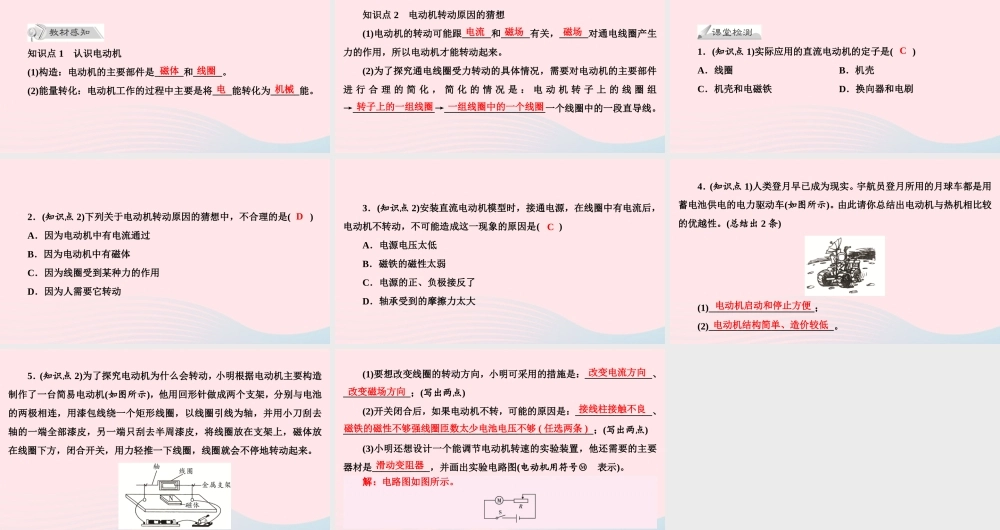

第十七章 电动机与发电机17.1 关于电动机转动的猜想 知识点 1 认识电动机 (1)构造：电动机的主要部件是______和______。 (2)能量转化：电动机工作的过程中主要是将____能转化为______能。 磁体线圈电机械知识点 2 电动机转动原因的猜想 (1)电动机的转动可能跟______和______有关，______对通电线圈产生力的作用，所以电动机才能转动起来。 (2)为了探究通电线圈受力转动的具体情况，需要对电动机的主要部件进 行 合 理 的 简 化 ， 简 化 的 情 况 是 ： 电 动 机 转 子 上 的 线 圈 组→_________________→_____________________一个线圈中的一段直导线。 电流磁场磁场转子上的一组线圈一组线圈中的一个线圈 1．(知识点 1)实际应用的直流电动机的定子是( ) A．线圈 B．机壳 C．机壳和电磁铁 D．换向器和电刷 C2．(知识点 2)下列关于电动机转动原因的猜想中，不合理的是( ) A．因为电动机中有电流通过 B．因为电动机中有磁体 C．因为线圈受到某种力的作用 D．因为人需要它转动 D3．(知识点 2)安装直流电动机模型时，接通电源，在线圈中有电流后，电动机不转动，不可能造成这一现象的原因是( ) A．电源电压太低 B．磁铁的磁性太弱 C．电源的正、负极接反了 D．轴承受到的摩擦力太大 C4．(知识点 1)人类登月早已成为现实。宇航员登月所用的月球车都是用蓄电池供电的电力驱动车(如图所示)。由此请你总结出电动机与热机相比较的优越性。(总结出 2 条) (1)______________________； (2)__________________________。 电动机启动和停止方便电动机结构简单、造价较低5．(知识点 2)为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图所示)，他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合开关，用力轻推一下线圈，线圈就会不停地转动起来。 (1)要想改变线圈的转动方向，小明可采用的措施是：______________、______________；(写出两点) (2)开关闭合后，如果电动机不转，可能的原因是：________________、____________________________________________________；(写出两点) (3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是____________，并画出实验电路图(电动机用符号○M 表示)。 解：电路图如图所示。 改变电流方向改变磁场方向接线柱接触不良磁铁的磁性不够强线圈匝数太少电池电压不够 ( 任选两条 )滑动变阻器
