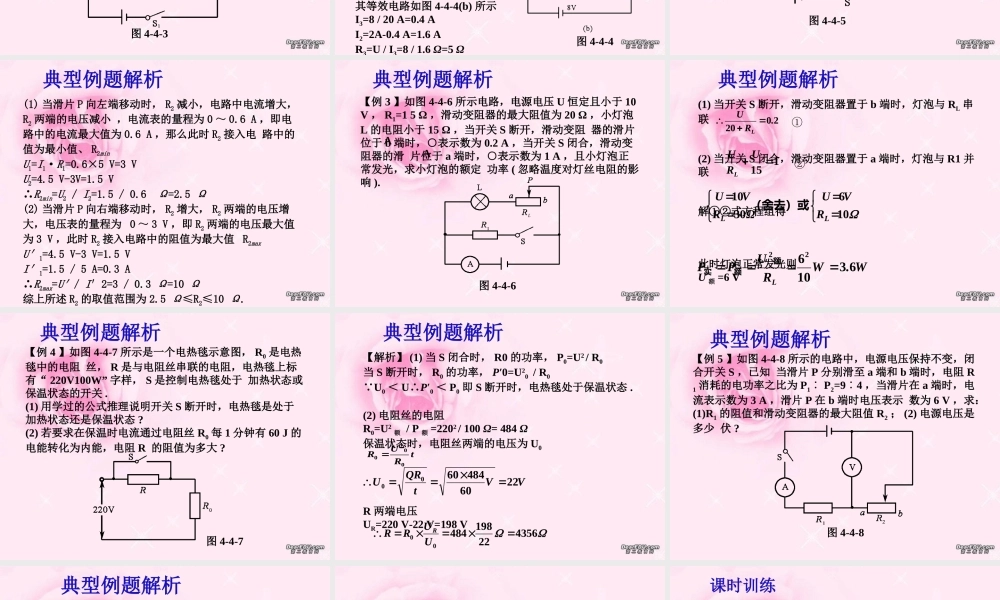

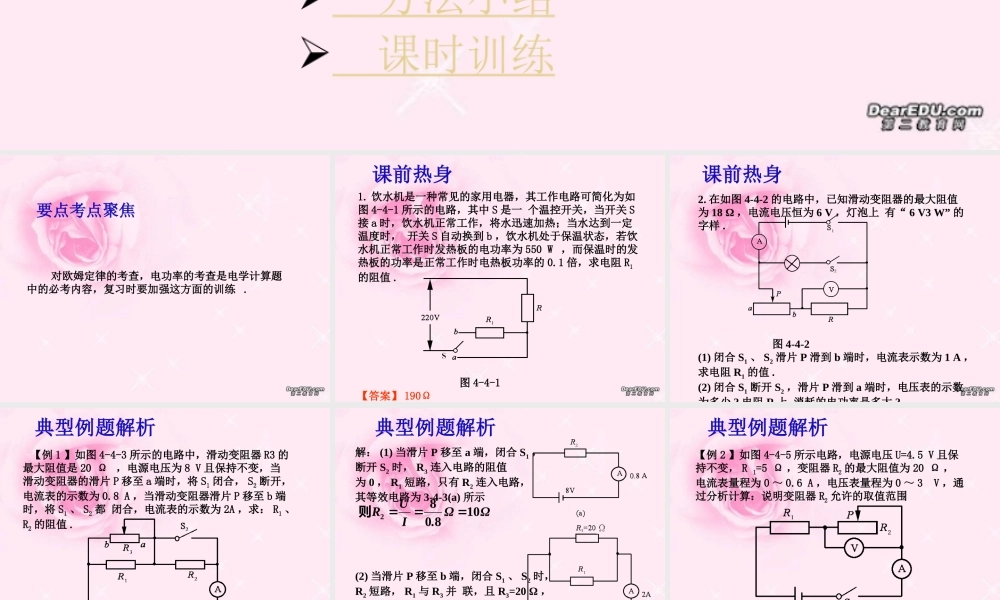

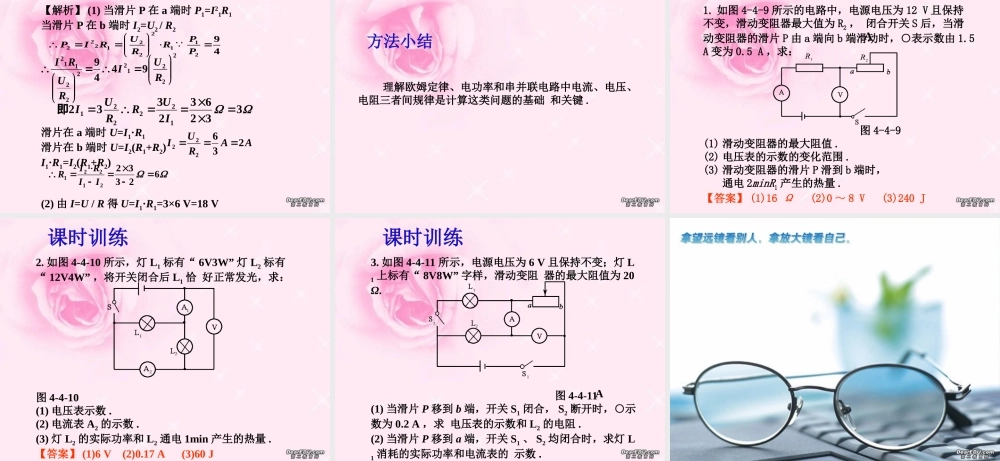

第四课时 有关欧姆定律、 电功率计算 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练计算题专题训练 要点考点聚焦 对欧姆定律的考查，电功率的考查是电学计算题中的必考内容，复习时要加强这方面的训练 .1. 饮水机是一种常见的家用电器，其工作电路可简化为如图 4-4-1 所示的电路，其中 S 是一 个温控开关，当开关 S接 a 时，饮水机正常工作，将水迅速加热；当水达到一定温度时， 开关 S 自动换到 b ，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为 550 W ，而保温时的发热板的功率是正常工作时电热板功率的 0.1 倍，求电阻 R1的阻值 . 图 4-4-1【答案】 190Ω课前热身课前热身2. 在如图 4-4-2 的电路中，已知滑动变阻器的最大阻值为 18 Ω ，电流电压恒为 6 V ，灯泡上 有“ 6 V3 W” 的字样 . 图 4-4-2(1) 闭合 S1 、 S2 滑片 P 滑到 b 端时，电流表示数为 1 A ，求电阻 R1 的值 .(2) 闭合 S1 断开 S2 ，滑片 P 滑到 a 端时，电压表的示数为多少 ? 电阻 R 上 消耗的电功率是多大 ?【答案】 (1)12 Ω (2)2.4 V ， 0.48 W典型例题解析 【例 1 】如图 4-4-3 所示的电路中，滑动变阻器 R3 的最大阻值是 20 Ω ，电源电压为 8 V 且保持不变，当滑动变阻器的滑片 P 移至 a 端时，将 S1 闭合， S2 断开，电流表的示数为 0.8 A ，当滑动变阻器滑片 P 移至 b 端时，将 S1 、 S2 都 闭合，电流表的示数为 2A ，求： R1 、R2 的阻值 .图 4-4-3解： (1) 当滑片 P 移至 a 端，闭合 S1 ，断开 S2 时， R3 连入电路的阻值 为 0 ， R1 短路，只有 R2 连入电路，其等效电路为 3-4-3(a) 所示(2) 当滑片 P 移至 b 端，闭合 S1 、 S2 时，R2 短路， R1 与 R3 并 联，且 R3=20 Ω ，其等效电路如图 4-4-4(b) 所示I3=8 / 20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U / I3=8 / 1.6 Ω=5 Ω典型例题解析图 4-4-4ΩΩ.IUR108082则典型例题解析【例 2 】如图 4-4-5 所示电路，电源电压 U=4.5 V 且保持不变， R 1=5 Ω ，变阻器 R2 的最大阻值为 20 Ω ，电流表量程为 0 ～ 0.6 A ，电压表量程为 0 ～ 3 V ，通过分析计算：说明变阻器 R2 允许的取值范围图 4-4-5(1) 当滑片 P 向左端移动时， R2 减小，电路中电流增...
