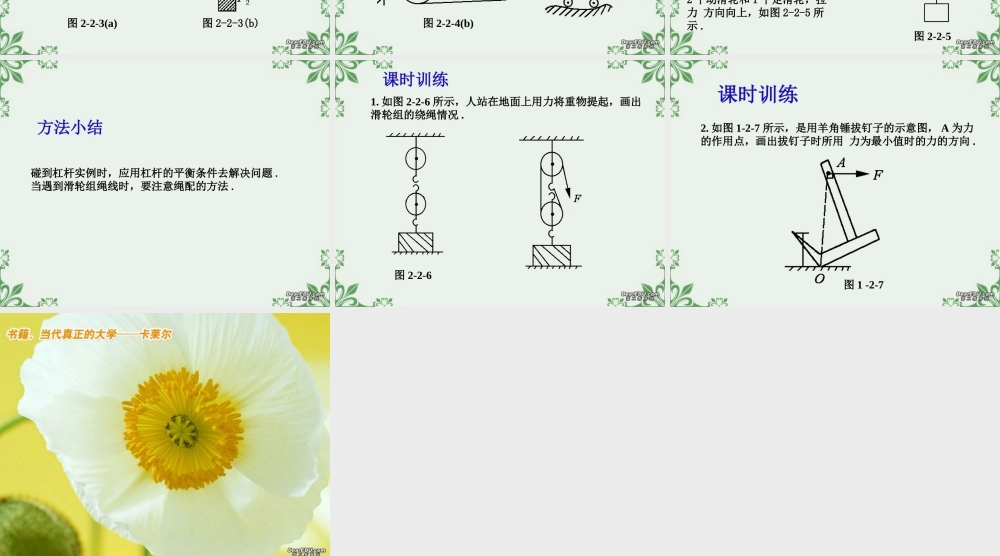

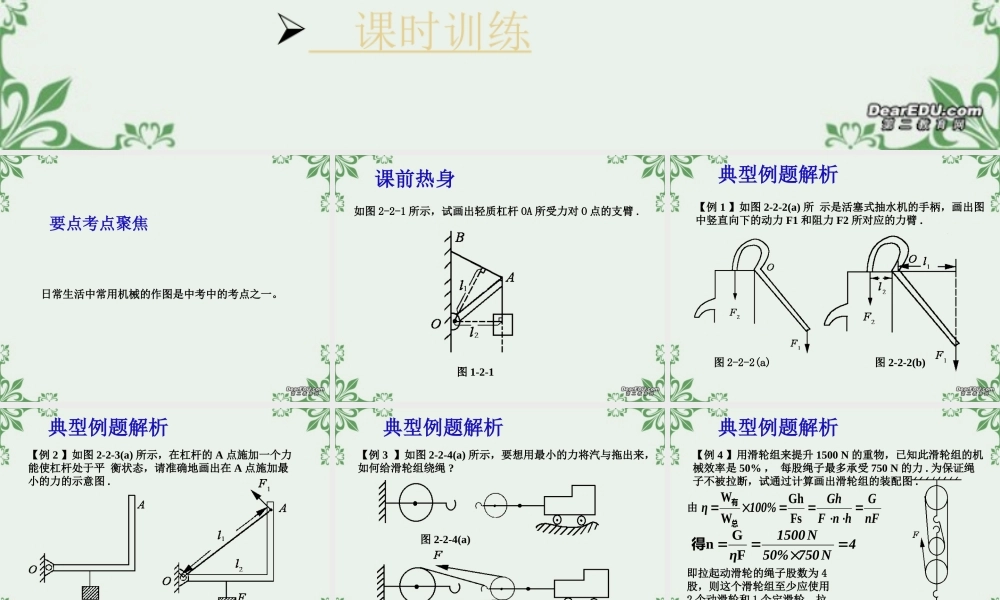

第二课时 关于简单机械的作用 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练作图题专题训练 要点考点聚焦日常生活中常用机械的作图是中考中的考点之一。课前热身如图 2-2-1 所示，试画出轻质杠杆 OA 所受力对 O 点的支臂 .图 1-2-1典型例题解析【例 1 】如图 2-2-2(a) 所 示是活塞式抽水机的手柄，画出图中竖直向下的动力 F1 和阻力 F2 所对应的力臂 .图 2-2-2(a)图 2-2-2(b)典型例题解析【例 2 】如图 2-2-3(a) 所示，在杠杆的 A 点施加一个力能使杠杆处于平 衡状态，请准确地画出在 A 点施加最小的力的示意图 .图 2-2-3(a)图 2-2-3(b)典型例题解析【例 3 】如图 2-2-4(a) 所示，要想用最小的力将汽与拖出来，如何给滑轮组绕绳 ?图 2-2-4(b)图 2-2-4(a)典型例题解析【例 4 】用滑轮组来提升 1500 N 的重物，已知此滑轮组的机械效率是 50% ， 每股绳子最多承受 750 N 的力 . 为保证绳子不被拉断，试通过计算画出滑轮组的装配图 .图 2-2-5由即拉起动滑轮的绳子股数为 4股，则这个滑轮组至少应使用2 个动滑轮和 1 个定滑轮，拉力 方向向上，如图 2-2-5 所示 . nFGhnFGh%100FsGhWW总有η4N750%50N1500 FGnη得方法小结碰到杠杆实例时，应用杠杆的平衡条件去解决问题 .当遇到滑轮组绳线时，要注意绳配的方法 .1. 如图 2-2-6 所示，人站在地面上用力将重物提起，画出滑轮组的绕绳情况 .课时训练图 2-2-6 2. 如图 1-2-7 所示，是用羊角锤拔钉子的示意图， A 为力的作用点，画出拔钉子时所用 力为最小值时的力的方向 .课时训练图 1 -2-7
