八年级科学上册 电流 电压和电阻的关系课件 浙教版 课件VIP免费

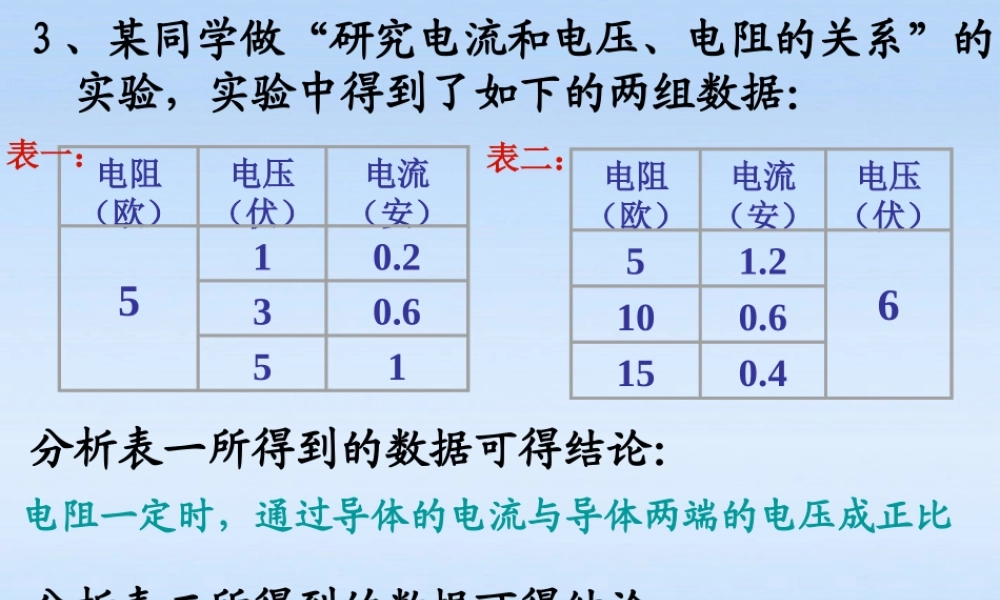

电阻（欧）电压（伏）电流（安）510.230.651表二： 电阻（欧）电流（安）电压（伏）51.26100.6150.4分析表一所得到的数据可得结论：分析表二所得到的数据可得结论 :3 、某同学做“研究电流和电压、电阻的关系”的 实验，实验中得到了如下的两组数据： 表一：电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比• 如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验• 中的作用是 ( ) • A 、改变电路中的电阻，保护电阻 R• B 、改变流过 R 的电流和它两端的电压• C 、改换电阻 R 时，调节滑动变阻器，使电压表的读数保持不变• D 、改换电阻 R 时，调节滑动变阻器，使电流表的读数保持不变 • 根据右表一组实验数据，可以得到的结论是 A 、导体电阻一定时，电压跟电流成正比 • B 、导体电阻一定时，电流跟电压成正比• C 、电压一定时，电阻跟电流成反比 • D 、电压一定时，电流跟电阻成反比• 欧姆定律的数学表达式是 ( )• A 、 I=U/R B 、 R=U/I• C 、 U=IR D 、以上都是• 将欧姆定律的公式 I ＝ U/R 变形得到 R ＝ U ／ I ，关于此式的物理意义，下面说法正确（ ）• A 、导体的电阻与通过它的电流成反比 • B 、导体的电阻与它两端的电压成正比• C 、导体的电阻与它两端的电压正比，与通过它的电流成反比• D 、导体的电阻与通过它的电流大小无关，与加在它两端的电压大小无关• 、一个 20 欧的电阻，接在由 4 节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表选的量程应为（ ）• A 、 0-0.6A 、 0-3V B 、 0-0.6A 、 0-15V C 、 0-3A 、 0-3V D 、 0-3A 、 0-15V• 有一段导体，当两端电压为 2V 时，通过它的电流为 0.5A ，这段导体的电阻是 Ω 。若所加电压增大到 4V 时，通过它的电流为 A 。若所加的电压为零时，则通过它的电流为 A ，这段导体的电阻为 Ω 。• 在如图所示的电路中，电源电压保持不变，闭合电键 S 后，当滑片 P 向左移动时，电流表示数将 ______ ，电压表示数将 。( 选填“变大”、“变小”或“不变” ) 。 • 如图所示为“探究电流与电压、电阻的关系”的• 实验电路图，请指出图中不恰当或错误之处。• （ 1 ） _____________________ ；• （ 2 ） ______________...
