初二物理光学作图专题练习VIP免费

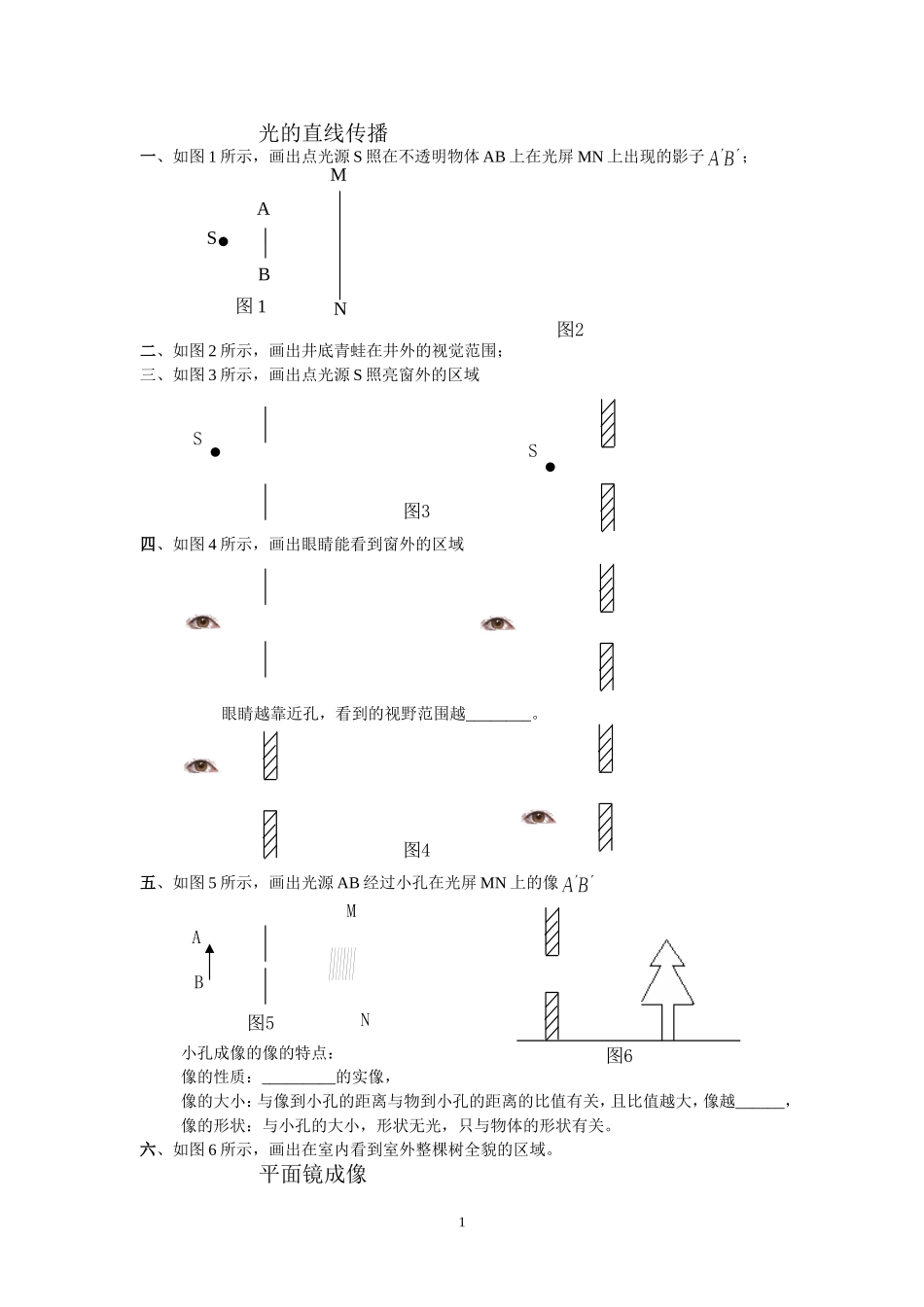

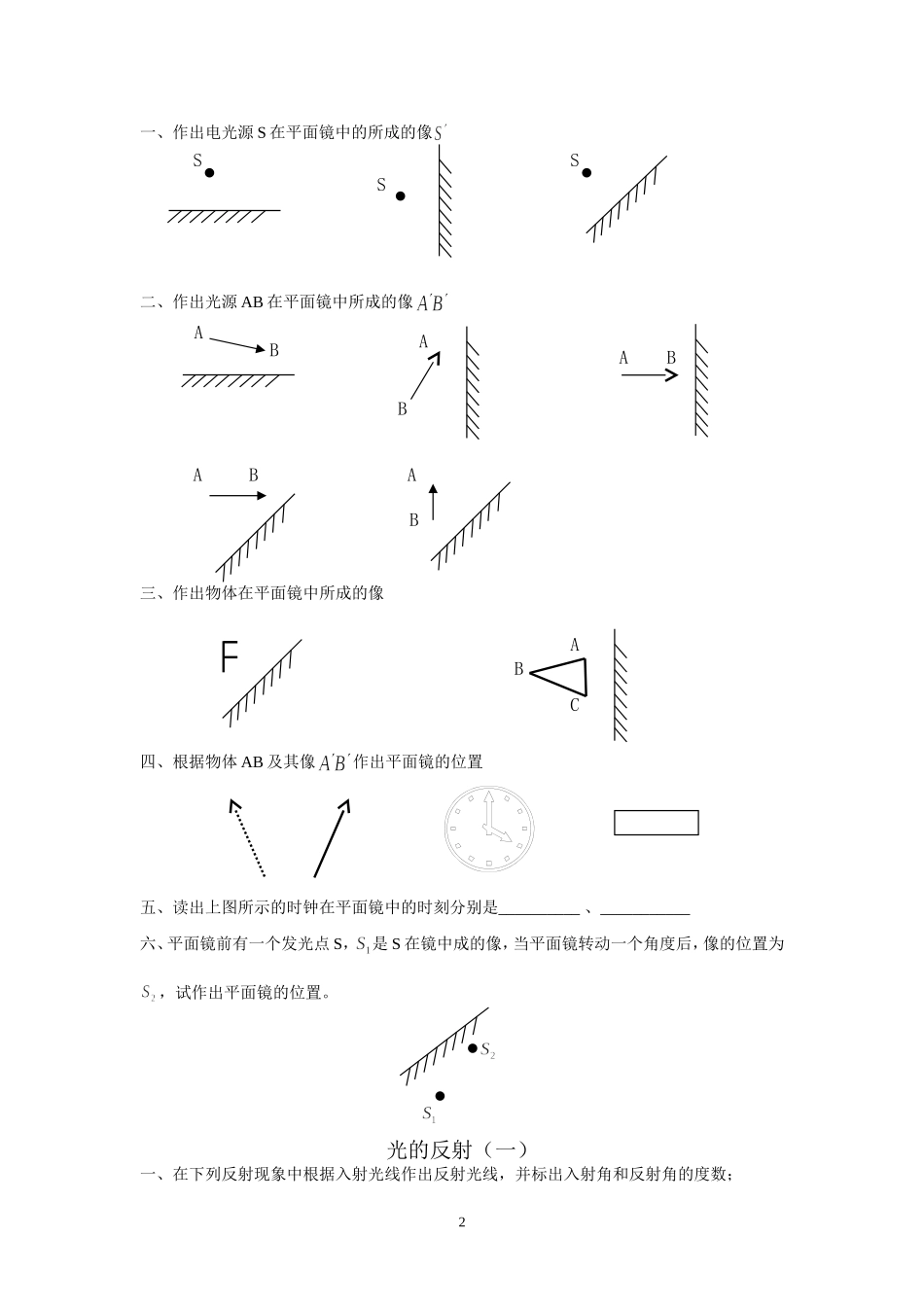

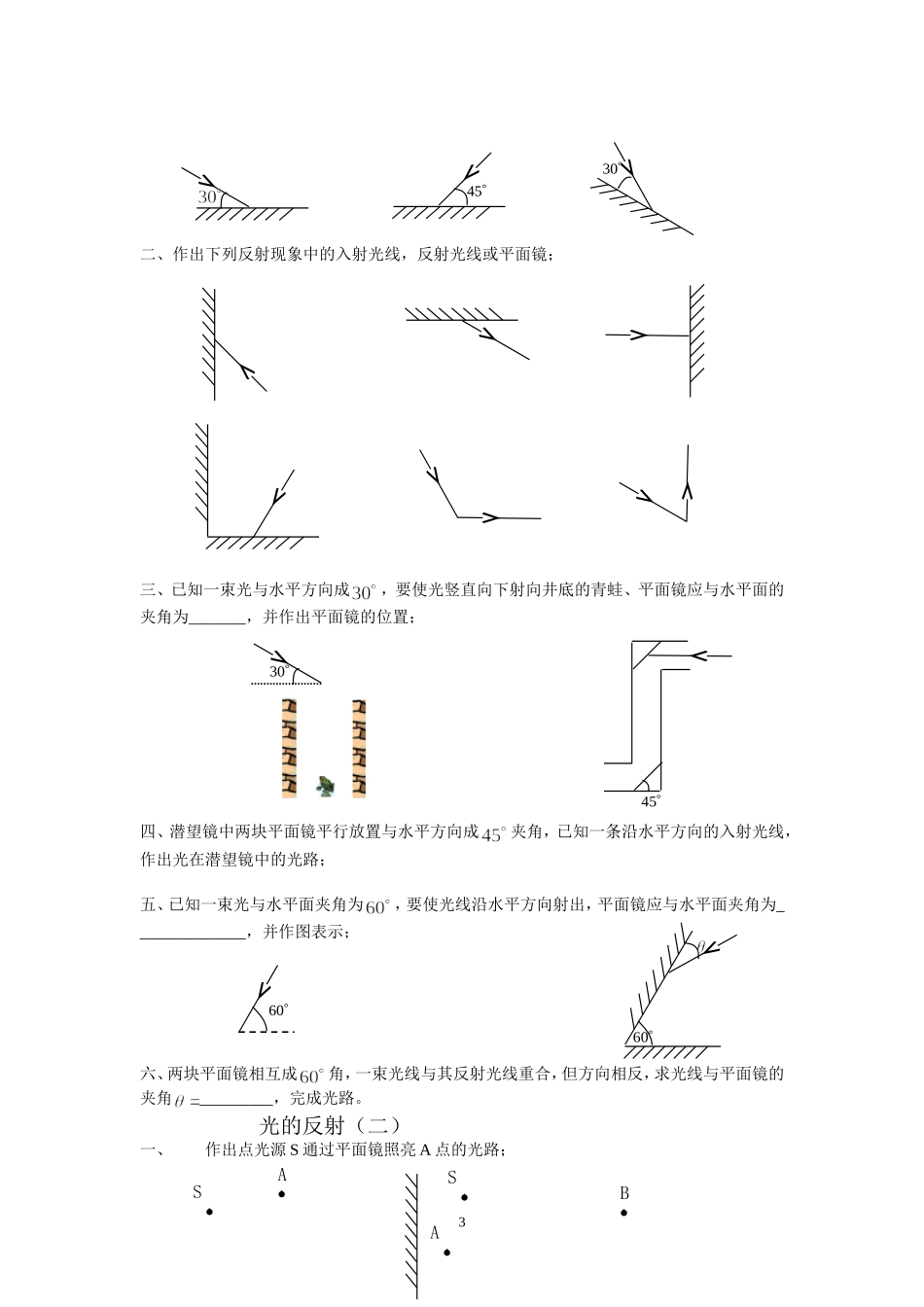

光的直线传播一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子；二、如图2所示，画出井底青蛙在井外的视觉范围；三、如图3所示，画出点光源S照亮窗外的区域四、如图4所示，画出眼睛能看到窗外的区域眼睛越靠近孔，看到的视野范围越________。五、如图5所示，画出光源AB经过小孔在光屏MN上的像小孔成像的像的特点：像的性质：_________的实像，像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。六、如图6所示，画出在室内看到室外整棵树全貌的区域。平面镜成像1ABMNS图1SS图3图2图4MNAB图5图6一、作出电光源S在平面镜中的所成的像二、作出光源AB在平面镜中所成的像三、作出物体在平面镜中所成的像四、根据物体AB及其像作出平面镜的位置五、读出上图所示的时钟在平面镜中的时刻分别是__________、___________六、平面镜前有一个发光点S，是S在镜中成的像，当平面镜转动一个角度后，像的位置为，试作出平面镜的位置。光的反射（一）一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；2SSSABABABABABBCA二、作出下列反射现象中的入射光线，反射光线或平面镜；三、已知一束光与水平方向成，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；四、潜望镜中两块平面镜平行放置与水平方向成夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；五、已知一束光与水平面夹角为，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；六、两块平面镜相互成角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角_________，完成光路。光的反射（二）一、作出点光源S通过平面镜照亮A点的光路；3453045306060SASAB二、作出点光源A照亮B点的所有光路；三、已知点光源S及其在平面镜中的像点，入射光线SA，作出平面镜并把光路补充完整；四、利用平面镜成像规律作出光源S及其像点，并把光路补充完整；五、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围；六、完成下列光路。光的折射一、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；4SASASMN地面MNS光屏45空气水空气水60空气玻璃70二、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置；三、如图3所示，完成光通过玻璃的大致光路；四、如图4所示，某同学通过玻璃看到水中一条鱼在A点，而鱼的实际位置在B点，试画出人看到鱼的光路；五、如图5所示，人们通过厚厚的玻璃观察到池内的鱼，画出图中AB透过玻璃的光路；六、如图6所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机；七、如图7所示，是光线AO的折射光线，在图中大致画出入射光线BO的折射光线；八、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；九、光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。透镜（一）一、凸透镜的特殊光线：（1）过光心不改向（经过凸透镜光心的光线，经过两次折射后，传播方向不变）；5oFFoFFoFFoFFAB观察口空气玻璃oFFoFF（2）平轴光线必过焦（平行于凸透镜主光轴的光线，折射光线会聚于主光轴的焦点上）；（3）过焦光线必平轴（经过凸透镜焦点的光线，折射光线平行于主光轴）。二、凹透镜的特殊光线：（1）过光心不改向（经过凹透镜光心的光线，经过两次折射后，传播方向不变）；（2）平轴光线过虚焦（平行凹透镜主光轴的光线，折射光线的反向延长线过虚焦点）；（3）过焦光线必平轴（射向凹透镜虚焦点的光线，折射光线平行于主光轴）。6oFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFoFFFFoFFoFFFF凸透镜成像规律一、当物距大于两倍焦距时，凸透镜成_______、_______、_______像；二、当物距等于两倍焦距时，凸透镜成_______、_______、_______像；三、当物距小于两...
