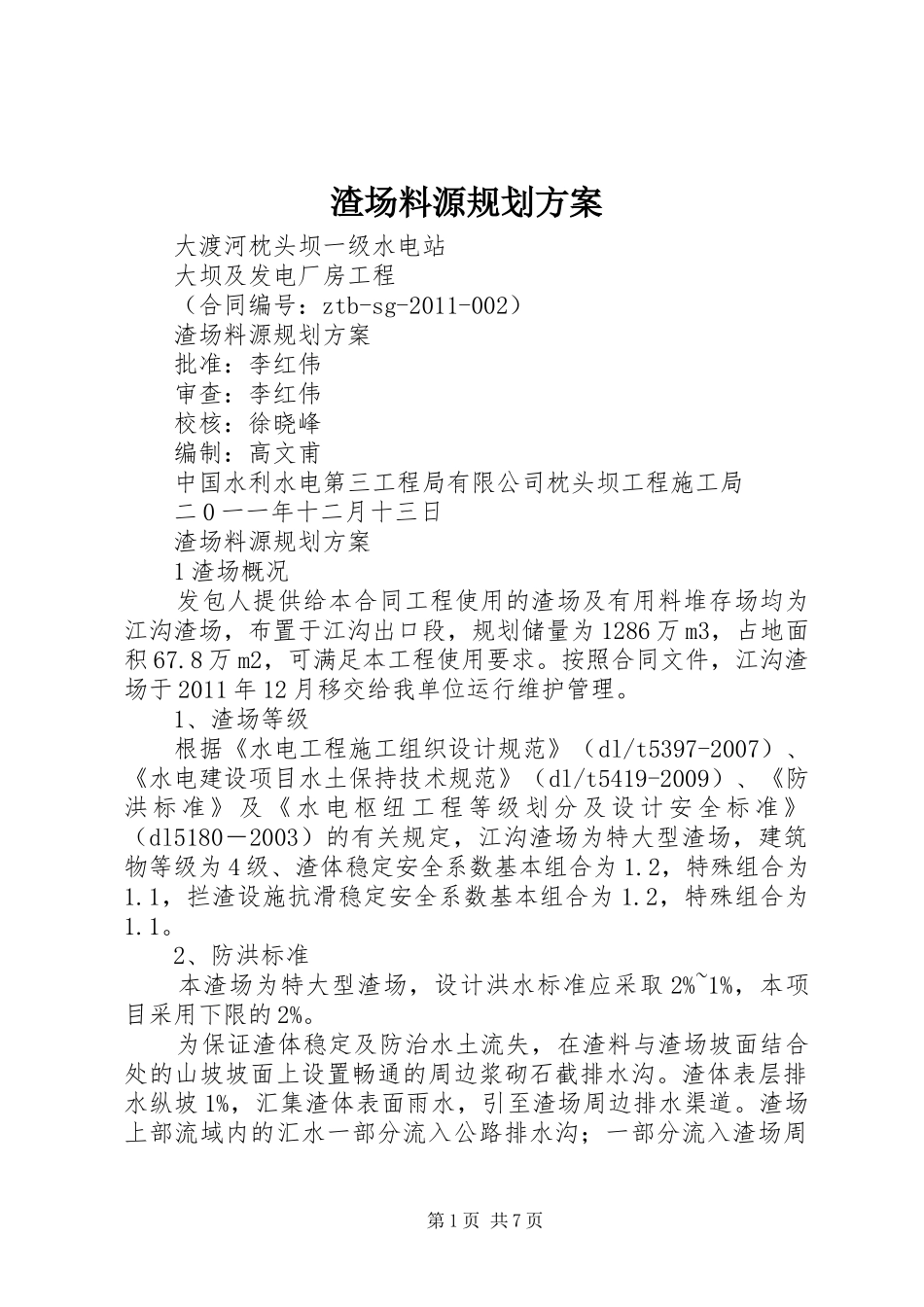

渣场料源规划方案 大渡河枕头坝一级水电站 大坝及发电厂房工程 （合同编号：ztb-sg-2011-002） 渣场料源规划方案 批准：李红伟 审查：李红伟 校核：徐晓峰 编制：高文甫 中国水利水电第三工程局有限公司枕头坝工程施工局 二 0 一一年十二月十三日 渣场料源规划方案 1 渣场概况 发包人提供给本合同工程使用的渣场及有用料堆存场均为江沟渣场，布置于江沟出口段，规划储量为 1286 万 m3，占地面积 67.8 万 m2，可满足本工程使用要求。按照合同文件，江沟渣场于 2011 年 12 月移交给我单位运行维护管理。 1、渣场等级 根据《水电工程施工组织设计规范》（dl/t5397-2007）、《水电建设项目水土保持技术规范》（dl/t5419-2009）、《防洪 标 准 》 及 《 水 电 枢 纽 工 程 等 级 划 分 及 设 计 安 全 标 准 》（dl5180－2003）的有关规定，江沟渣场为特大型渣场，建筑物等级为 4 级、渣体稳定安全系数基本组合为 1.2，特殊组合为1.1，拦渣设施抗滑稳定安全系数基本组合为 1.2，特殊组合为1.1。 2、防洪标准 本渣场为特大型渣场，设计洪水标准应采取 2%~1%，本项目采用下限的 2%。 为保证渣体稳定及防治水土流失，在渣料与渣场坡面结合处的山坡坡面上设置畅通的周边浆砌石截排水沟。渣体表层排水纵坡 1%，汇集渣体表面雨水，引至渣场周边排水渠道。渣场上部流域内的汇水一部分流入公路排水沟；一部分流入渣场周第 1 页 共 7 页边排水沟，再由排水沟排至渣场下游；另一部分通过排水涵洞、排水洞排引至渣场下游。 3、排水设施 渣场排水洞布置在渣场右岸山体内，由进水口段、隧洞段、出口消能段三部分组成。隧洞段总长 1917.84m，平均纵坡i=0.052，排水洞通过设计洪水流量时，排水洞内最大流速25.4m/s；排水洞通过校核洪水流量时，排水洞内最大流速26.9m/s。 江沟渣场左岸 1＃支沟的排水系统通过采用排水涵洞的方式，最终将沟水汇入渣场排水洞主洞内。 渣场周边排水沟采用梯形断面，排水沟断面尺寸为70×80cm（底宽×深），衬砌厚度为 40cm，断面边坡临空侧为直立、靠山侧为 1：0.3。为避免渣体不均匀沉降造成浆砌石排水沟的破坏，周边排水沟全部修建在渣体两侧的山体坡面上。在自然坡比大于 5%的地段设置跌水或陡坡作为周边排水沟的过渡。在渣场两端设积水坑，用于渣场绿化工程取水及排水渠道消能，积水坑尺寸 200×200×100cm（长×宽×深），采用浆砌石衬砌，表面采用 c2...
