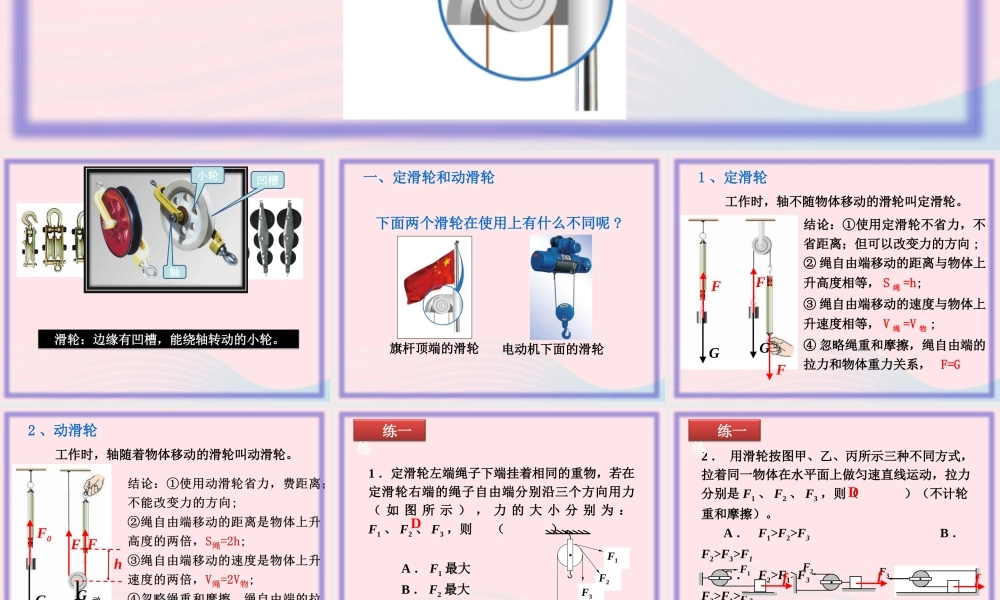

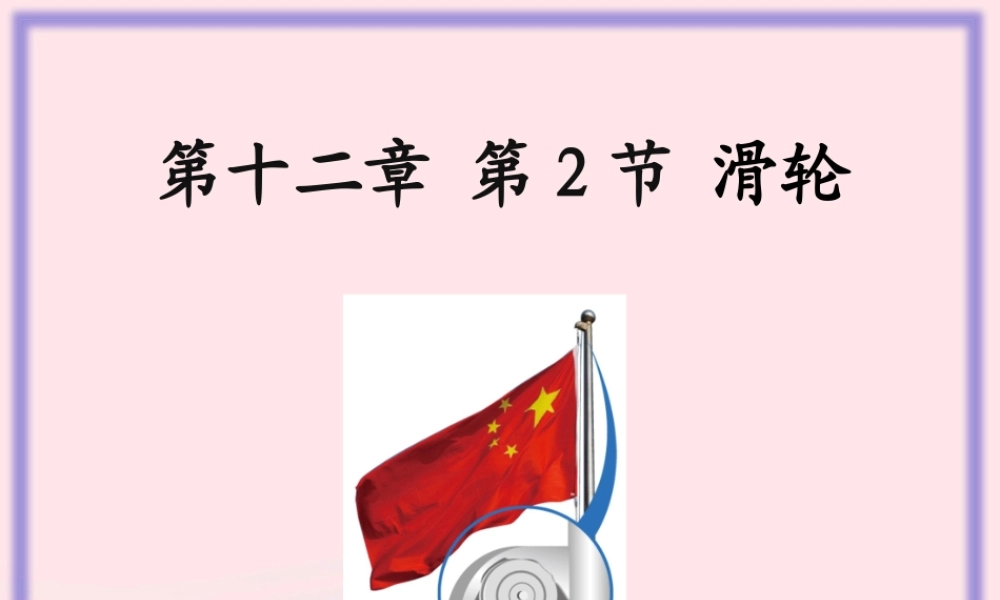

第十二章 第２节 滑轮 滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢 ?旗杆顶端的滑轮电动机下面的滑轮一、定滑轮和动滑轮工作时，轴不随物体移动的滑轮叫定滑轮。1 、定滑轮FFGGF结论：①使用定滑轮不省力，不省距离；但可以改变力的方向 ;② 绳自由端移动的距离与物体上升高度相等， S 绳 =h;③ 绳自由端移动的速度与物体上升速度相等， V 绳 =V 物 ;④ 忽略绳重和摩擦，绳自由端的拉力和物体重力关系， F=G工作时，轴随着物体移动的滑轮叫动滑轮。2 、动滑轮F0FGFGG 动h 1 ．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（ 如 图 所 示 ） ， 力 的 大 小 分 别 为 ：F1 、 F2 、 F3 ，则 （ ）。 A ． F1 最大 B ． F2 最大 C ． F3 最大 D ．三个力一样大 F2F1F3D 练一练2 ． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是 F1 、 F2 、 F3 ，则（ ）（不计轮重和摩擦）。 A ． F1>F2>F3 B ． F2>F3>F1 C ． F2>F1>F3 D ． F3>F1>F2 D丙F3 练一练乙F2甲F1fff 定滑轮可以改变力的方向，但不能省力。 动滑轮可以省力，但不能改变力的方向。 能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？ 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。F1结论：使用滑轮组既可以省力； 又可以改变力的方向。12F1 ＝（ G+G动）承担绳子的段数： n=2F1F1GG 动S 绳=2h ；V 绳 =2V 物不计轮重和摩擦：三、滑轮组定滑轮与动滑轮的组合叫滑轮组。F2F2F2GG 动13F2 ＝（ G+G动）承担绳子的段数： n=3S 绳=3h ；V 绳 =3V 物不计轮重和摩擦：三、滑轮组定滑轮与动滑轮的组合叫滑轮组。利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？ 试一试FF 讨论：这两种绕线方法有什么不同？ 议一议讨论：若每个滑轮重 30 N ，结果如何？G2 = ?h2 = ?F2=100 Ns2=9 mF1=?s1=?G1=100 Nh1=10 mF3=100 Ns3=?G3 = ?h3=10 mF4s4= ?物体以 0.2 m/s的速度匀速上升 10 s 的时间 练一练汽车重 2×104 N ，陷入泥中，受到的阻力为3×103 N 。用如图所示装置，则至少要用多大的力才能将汽车拉出？F 练一练课堂小结定滑轮动滑轮滑轮组
