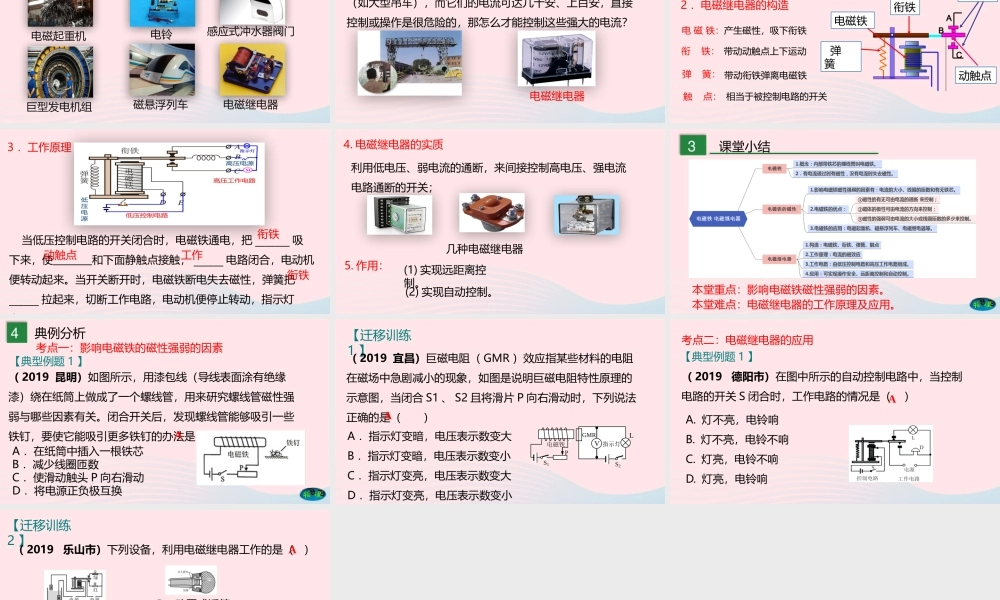

中物理第二十章 第 3 节电磁铁 电磁继电器（九年级）1课堂导入 一根条形磁体，它的周围存在着磁场。永久磁体可以吸引铁钉、曲别针、钢针等铁磁性材料的物体。观察思考通电螺线管内插入铁芯后，为什么磁性明显增强？2课堂活动一、电磁铁1 ．电磁铁：插入铁芯的通电螺线管称为电磁铁。2. 特点：有电流通过时有磁性，没有电流时失去磁性。3. 原理：电流的磁效应电磁铁通电后，铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。插入铁芯后，为什么磁性明显增强？问题4. 应用广泛：从小电动汽车、家里的冰箱，到三峡水库的发电站，各种大小的电磁铁应有尽有。 冰箱里的电磁铁 吸尘器里的电磁铁 电磁起重机用一根导线和一枚铁钉可以制作一个电磁铁，怎样可以使这个电磁铁的磁性增强？二、电磁铁的磁性想想议议实际生活中，根据工作性质的不同，需要的电磁铁的磁性强弱也不同，那么电磁铁的磁性强弱与哪些因素有关呢？问题实验探究影响电磁铁的磁性强弱的因素实验器材： 匝数不同的两个电磁铁、电源、开关、导线、圆铁片、 滑动变阻器、电流表。实验方法： 控制变量法、转换法猜想假设：可能与电流的大小、线圈的匝数和有无铁芯有关。设计实验： 1. 如何判断电磁铁磁性的强弱？根据吸引铁片的多少来判断螺线管的磁性强弱。2. 如何让匝数不同的电磁铁通过的电流相等？让不同的线圈 ( 内含铁芯 ) 串联起来实验步骤：（ 1 ）探究电流大小对电磁铁磁性强弱的影响按照电路图，把滑动变阻器、电流表和一定匝数的线圈（内有铁芯）串联起来，调整变阻器，改变电路中的电流。观察电流大小不同时，电磁铁吸引铁片数目有什么变化。结论：匝数一定时，通过的电流越大，电磁铁的磁性越强。现象：电流越大，能吸引的铁片数越多结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。（ 2 ）探究电流大小对电磁铁磁性强弱的影响按照电路图，把匝数不同的两个线圈串联起来，闭合开关，观察比较 A 、 B 吸引铁片的数量。现象：匝数多的电磁铁 B ，能吸引的铁片数越多（ 3 ）探究有无铁芯对电磁铁磁性强弱的影响闭合开关，观察线圈能吸引铁定的数目，保持变阻器的滑片位置不变，只是把铁芯抽出，再观察吸引铁片的数量。结论：同一个线圈，通过的电流相同，有铁芯时，磁性明显增强。现象：没有铁芯，电磁铁能吸引的铁片数减少。（ 1 ）电磁铁线圈匝数和电流一定时，有铁芯的电磁铁磁性越强。（ 2 ）同一个...
