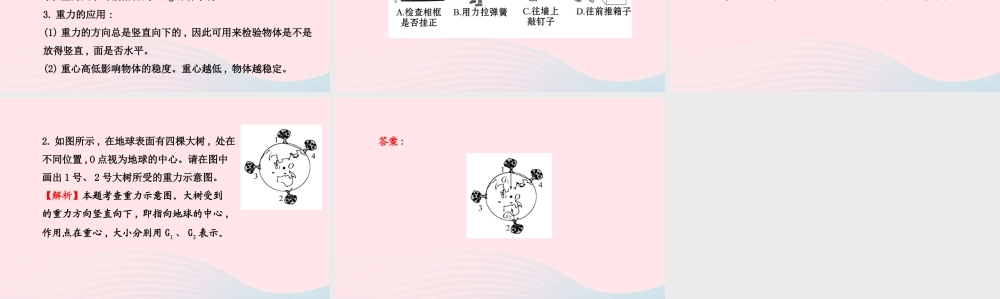

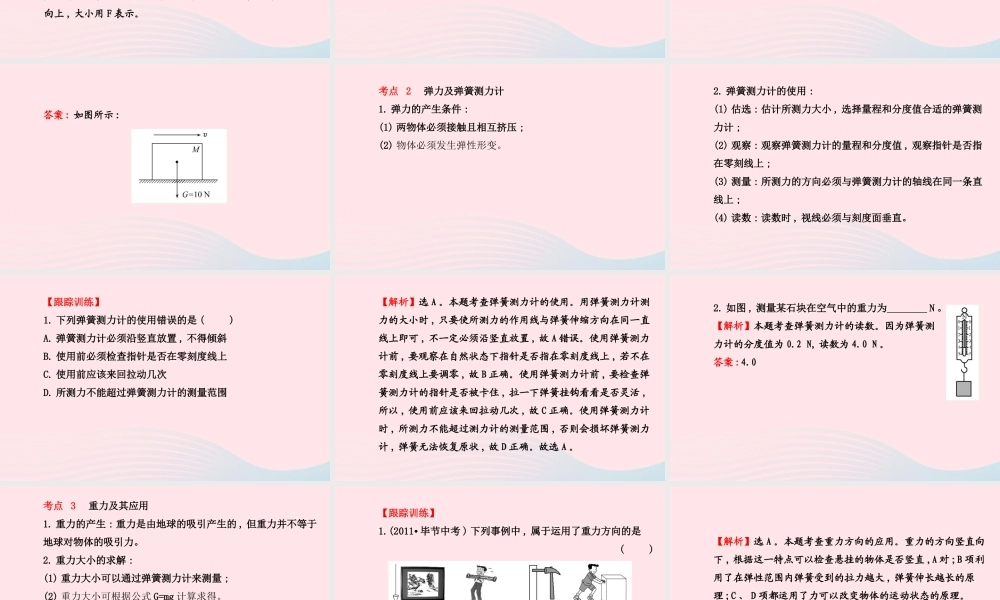

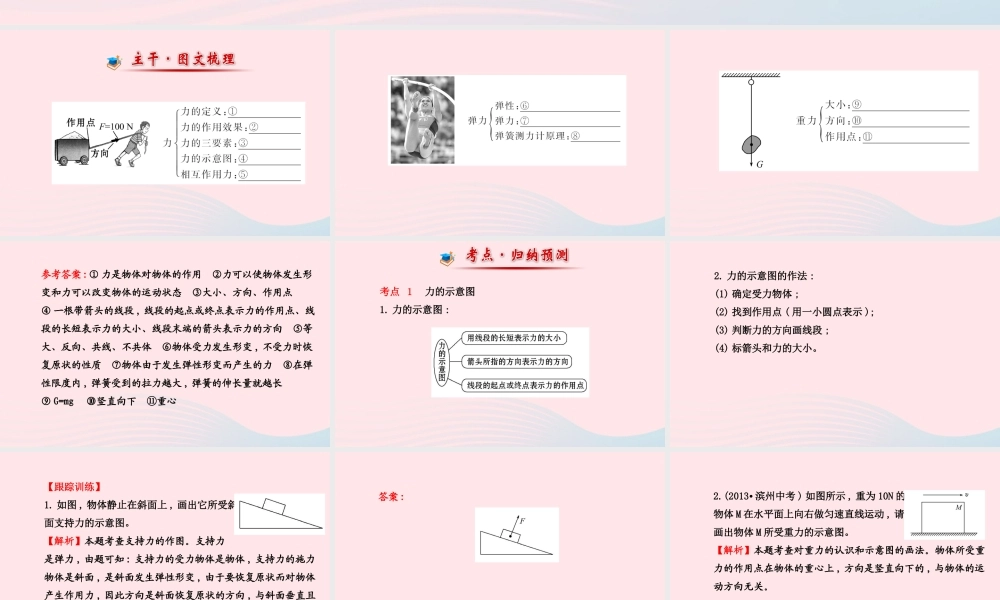

阶段专题复习第七章参考答案 :① 力是物体对物体的作用 ②力可以使物体发生形变和力可以改变物体的运动状态 ③大小、方向、作用点 ④ 一根带箭头的线段 , 线段的起点或终点表示力的作用点、线段的长短表示力的大小、线段末端的箭头表示力的方向 ⑤等大、反向、共线、不共体 ⑥物体受力发生形变 , 不受力时恢复原状的性质 ⑦物体由于发生弹性形变而产生的力 ⑧在弹性限度内 , 弹簧受到的拉力越大 , 弹簧的伸长量就越长 ⑨ G=mg ⑩竖直向下 重心⑪考点 1 力的示意图1. 力的示意图 : 2. 力的示意图的作法 :(1) 确定受力物体 ;(2) 找到作用点 ( 用一小圆点表示 );(3) 判断力的方向画线段 ;(4) 标箭头和力的大小。【跟踪训练】1. 如图 , 物体静止在斜面上 , 画出它所受斜面支持力的示意图。【解析】本题考查支持力的作图。支持力是弹力 , 由题可知 : 支持力的受力物体是物体 , 支持力的施力物体是斜面 , 是斜面发生弹性形变 , 由于要恢复原状而对物体产生作用力 , 因此方向是斜面恢复原状的方向 , 与斜面垂直且向上 , 大小用 F 表示。答案 :2.(2013· 滨州中考 ) 如图所示 , 重为 10N 的物体 M 在水平面上向右做匀速直线运动 , 请画出物体 M 所受重力的示意图。【解析】本题考查对重力的认识和示意图的画法。物体所受重力的作用点在物体的重心上 , 方向是竖直向下的 , 与物体的运动方向无关。答案 : 如图所示 :考点 2 弹力及弹簧测力计 1. 弹力的产生条件 :(1) 两物体必须接触且相互挤压 ;(2) 物体必须发生弹性形变。2. 弹簧测力计的使用 :(1) 估选 : 估计所测力大小 , 选择量程和分度值合适的弹簧测力计 ;(2) 观察 : 观察弹簧测力计的量程和分度值 , 观察指针是否指在零刻线上 ;(3) 测量 : 所测力的方向必须与弹簧测力计的轴线在同一条直线上 ;(4) 读数 : 读数时 , 视线必须与刻度面垂直。 【跟踪训练】1. 下列弹簧测力计的使用错误的是 ( )A. 弹簧测力计必须沿竖直放置 , 不得倾斜B. 使用前必须检查指针是否在零刻度线上C. 使用前应该来回拉动几次D. 所测力不能超过弹簧测力计的测量范围【解析】选 A 。本题考查弹簧测力计的使用。用弹簧测力计测力的大小时 , 只要使所测力的作用线与弹簧伸缩方向在同一直线上即可 , 不一定必须沿竖直放置 , 故 A 错误。使用弹簧测力计前 , 要观察在自然状态下指针是否指在...
