九年级物理 欧姆定律实验专题复习课件 粤沪版 课件VIP专享VIP免费

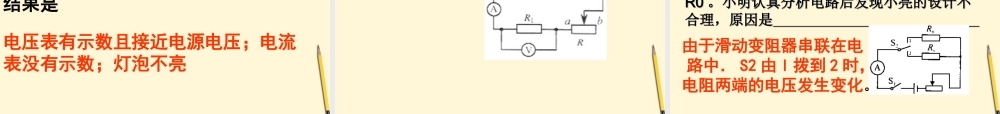

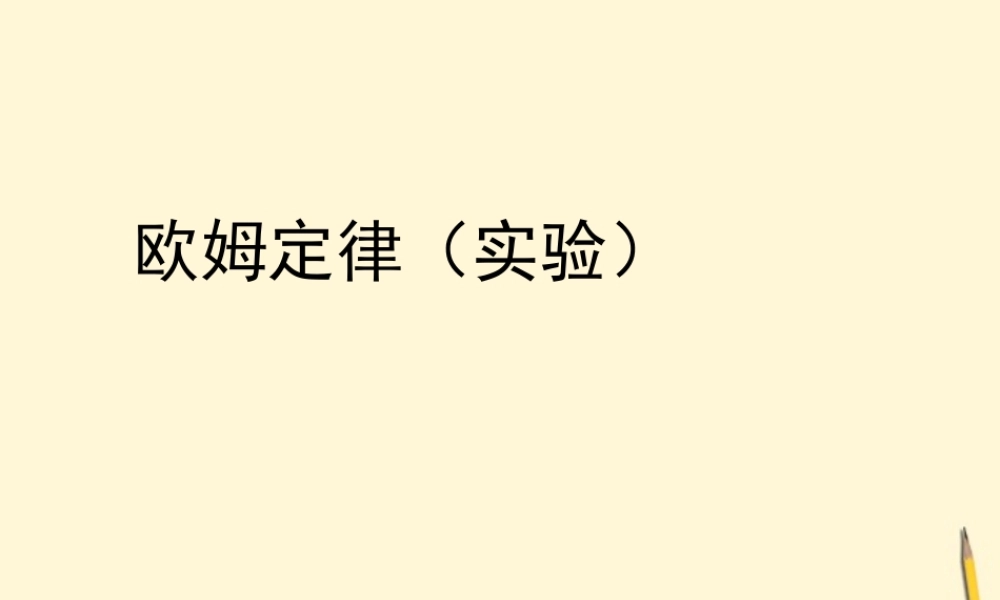

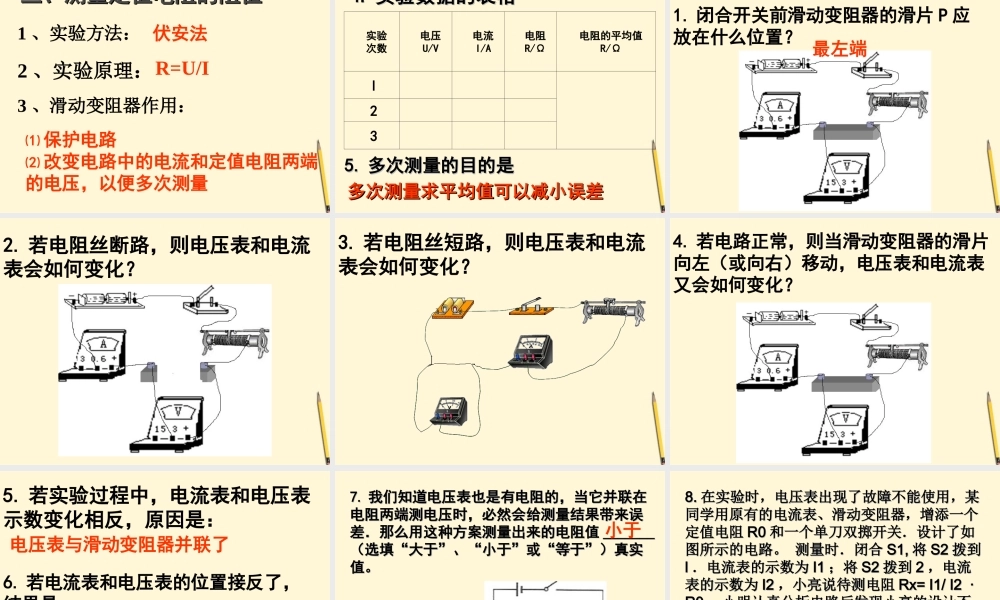

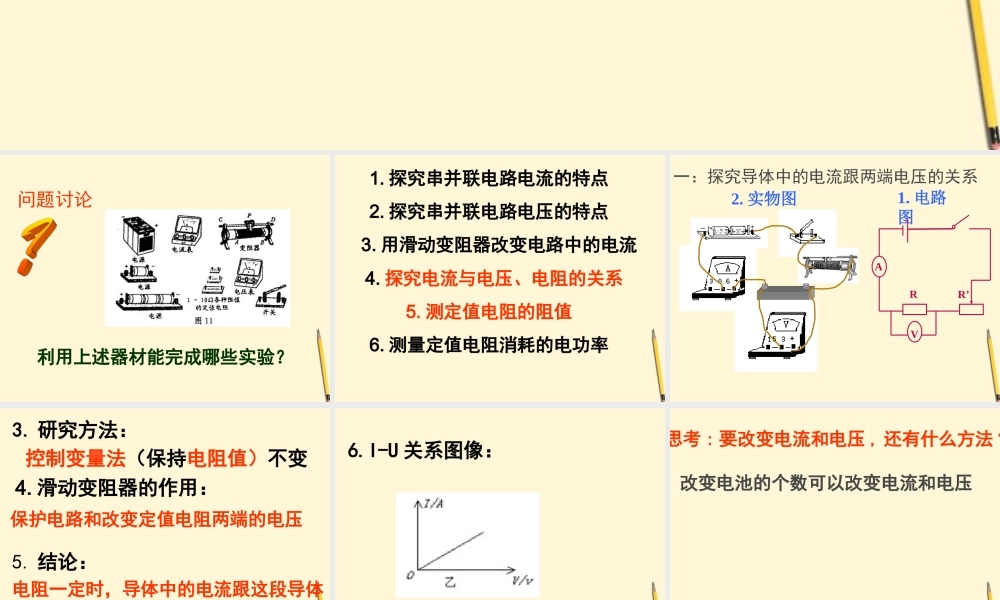

欧姆定律（实验） 利用上述器材能完成哪些实验？问题讨论 1. 探究串并联电路电流的特点2. 探究串并联电路电压的特点 3. 用滑动变阻器改变电路中的电流 4. 探究电流与电压、电阻的关系5. 测定值电阻的阻值6. 测量定值电阻消耗的电功率 2. 实物图1. 电路图AVRR’一：探究导体中的电流跟两端电压的关系 3. 研究方法：4. 滑动变阻器的作用：保护电路和改变定值电阻两端的电压5. 结论：电阻一定时，导体中的电流跟这段导体两端的电压成正比。控制变量法（保持电阻值）不变 6.I-U 关系图像： 思考 : 要改变电流和电压 , 还有什么方法 ?改变电池的个数可以改变电流和电压 评估交流同学们在交流中提出甲、乙两个探究思路，请对这两个探究思路进行评估 评估交流 二：探究导体上的电流与电阻的关系1. 滑动变阻器的作用：保护电路和保持不同电阻两端的电压不变2. 结论： 电压一定时，导体中的电流跟导体的电阻成反比。 3.I-R 关系图像： 导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比 过关练习：小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当 A 、B 两点间的电阻由 10Ω 更换为 5Ω 后，为了探究上述问题，他应该采取的唯一操作是（ ） A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 将电池个数增加第 5 题B 1 、实验方法：2 、实验原理：三、测量定值电阻的阻值三、测量定值电阻的阻值⑴ 保护电路⑵ 改变电路中的电流和定值电阻两端的电压，以便多次测量伏安法R=U/I3 、滑动变阻器作用： 4.4. 实验数据的表格实验数据的表格5.5. 多次测量的目的是多次测量的目的是多次测量求平均值可以减小误差多次测量求平均值可以减小误差实验次数电压U/V电流I/A电阻R/Ω电阻的平均值R/Ωl 2 3 问题讨论：问题讨论：1. 闭合开关前滑动变阻器的滑片 P 应放在什么位置？ 最左端 2. 若电阻丝断路，则电压表和电流表会如何变化？ 3. 若电阻丝短路，则电压表和电流表会如何变化？ 4. 若电路正常，则当滑动变阻器的滑片向左（或向右）移动，电压表和电流表又会如何变化？ 电压表与滑动变阻器并联了5. 若实验过程中，电流表和电压表示数变化相反，原因是：6. 若电流表和电压表的位置接反了，结果是电压表有示数且接近电源电压；电流表没有示数；灯泡不亮 7.7. 我们知道电压表也是有电阻的，当它并联在我们知道电压表也...
