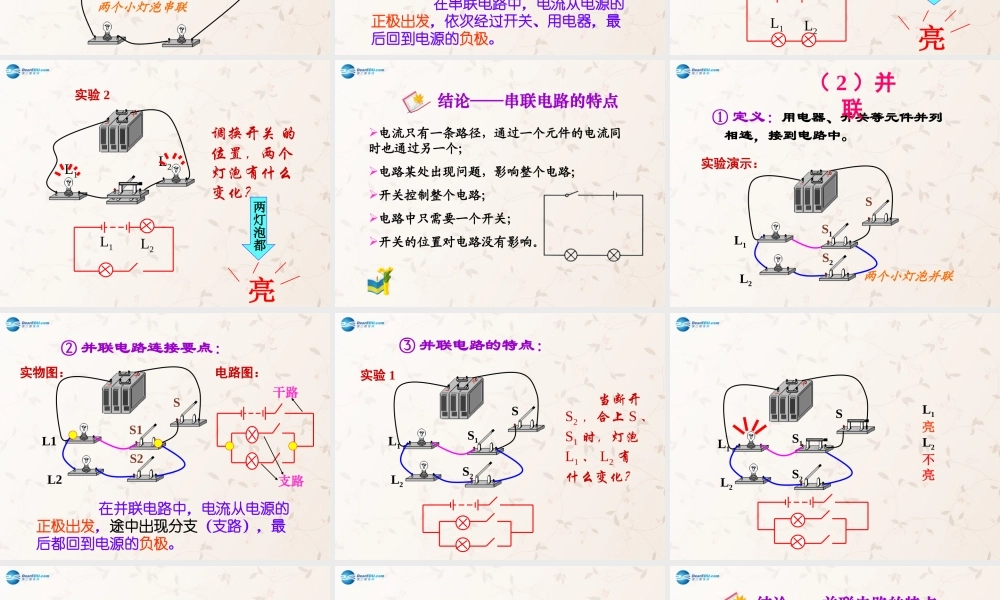

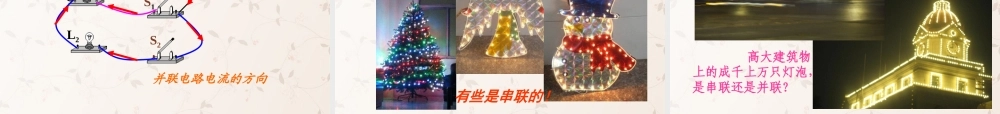

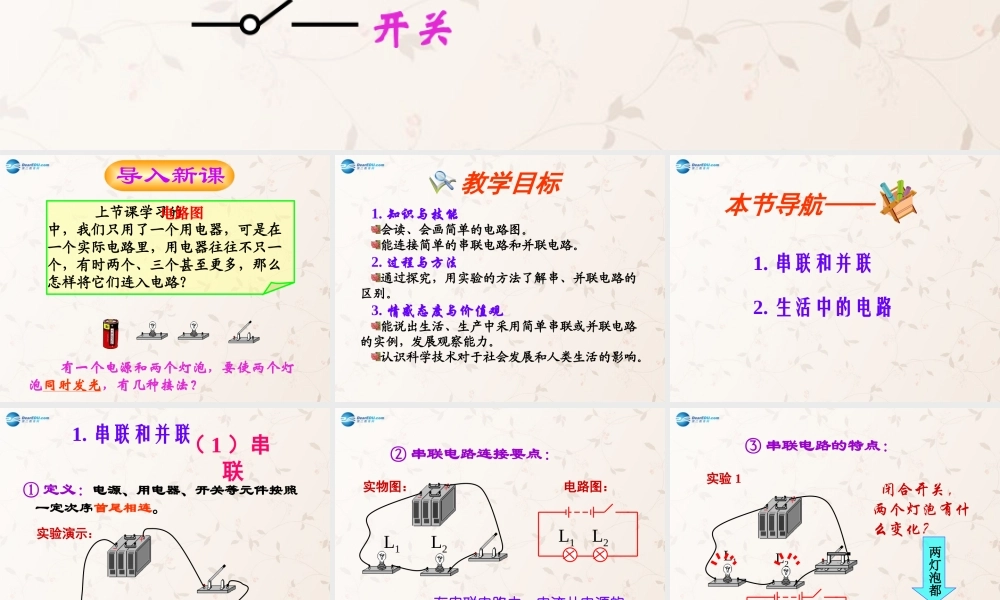

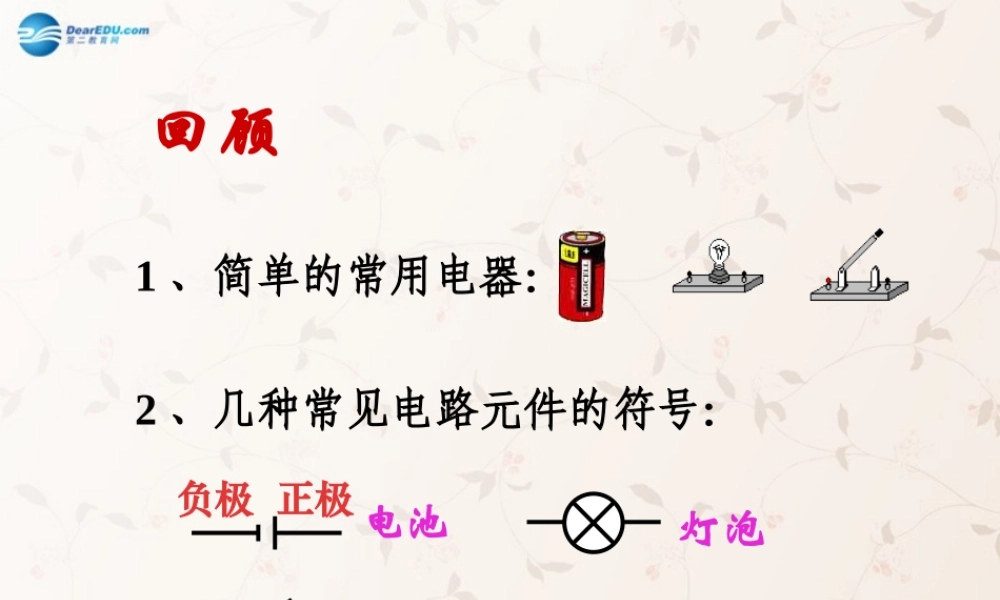

1 、简单的常用电器：2 、几种常见电路元件的符号：电池负极 正极开关灯泡回顾 有一个电源和两个灯泡，要使两个灯泡同时发光，有几种接法？ 上节课学习的 中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个、三个甚至更多，那么怎样将它们连入电路？电路图导入新课1. 知识与技能会读、会画简单的电路图。 能连接简单的串联电路和并联电路。 2. 过程与方法通过探究，用实验的方法了解串、并联电路的区别。 3. 情感态度与价值观 能说出生活、生产中采用简单串联或并联电路的实例，发展观察能力。 认识科学技术对于社会发展和人类生活的影响。 教学目标本节导航——1. 串联和并联2. 生活中的电路① 定义：电源、用电器、开关等元件按照一定次序首尾相连。（ 1 ）串 联两个小灯泡串联1. 串联和并联实验演示：L1L2② 串联电路连接要点： 在串联电路中，电流从电源的正极出发，依次经过开关、用电器，最后回到电源的负极。 实物图：电路图：L1L2L2L1实验 1 闭合开关，两个灯泡有什么变化？L1L2③ 串联电路的特点：两灯泡都亮L1L2调换开关 的位置，两个灯泡有什么变化？L2L1实验 2亮两灯泡都结论——串联电路的特点电流只有一条路径，通过一个元件的电流同时也通过另一个；电路某处出现问题，影响整个电路；开关控制整个电路；电路中只需要一个开关；开关的位置对电路没有影响。① 定义：用电器、开关等元件并列相连，接到电路中。 （ 2 ）并 联S1S2L1L2S实验演示：两个小灯泡并联② 并联电路连接要点： 在并联电路中，电流从电源的正极出发，途中出现分支（支路），最后都回到电源的负极。 实物图：电路图：SS1S2L1L2支路干路 当断开S2 ，合上 S 、S1 时，灯泡L1 、 L2 有什么变化？SL1L2S1S2③ 并联电路的特点：实验 1SS1S2L1L2L1亮L2不亮SS1S2L1L2实验 2 当断开S1 ，合上 S 、S2 时，灯泡L1 、 L2 有什么变化？SS1S2L1L2L1不亮L2亮结论——并联电路的特点电流有两条（或多条）路径；各支路互不影响，各元件可以独立工作；干路的开关控制整个干路；支路的开关只控制本支路。干路——所有电流流经的电路。 支路——部分电流流经的电路。注：并联电路并联电路开关的作用 串联电路和并联电路中，电流是如何流动的？画出电路闭合时电流的方向。串联电路电流的方向SS1S2L1L2并联电路电流的方向2. 生活中的电路 装饰的彩色小灯泡，是串联还是并...
