九年级物理 113(测量小灯泡的电功率)课件 北京课改版 课件VIP免费

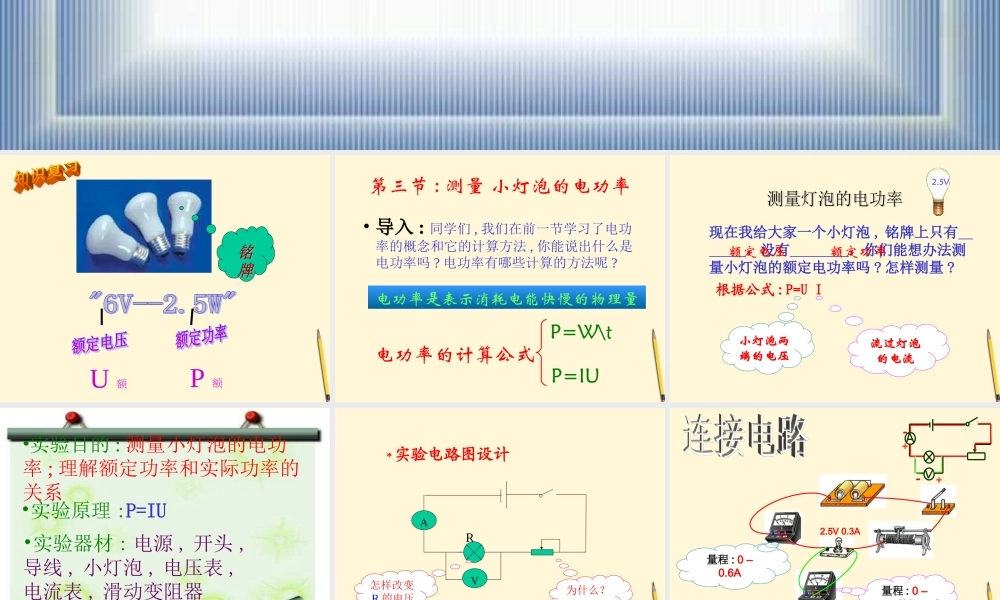

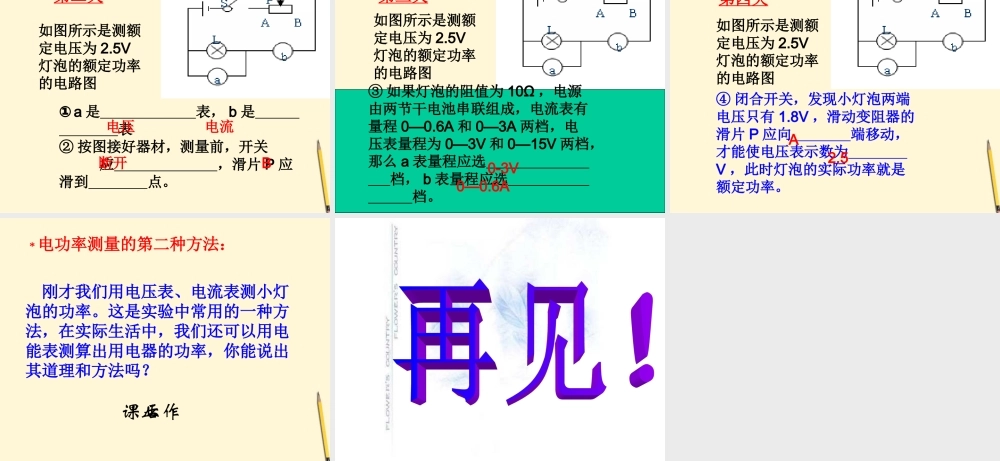

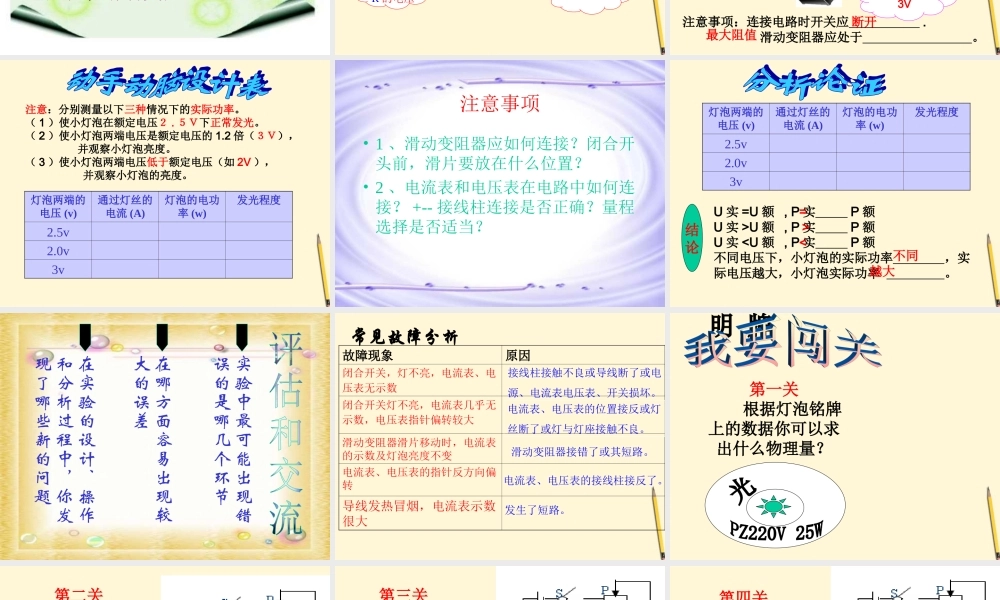

U 额P 额 第三节 : 测量 小灯泡的电功率• 导入 : 同学们 , 我们在前一节学习了电功率的概念和它的计算方法 , 你能说出什么是电功率吗 ? 电功率有哪些计算的方法呢 ?电功率是表示消耗电能快慢的物理量电功率的计算公式P=W\tP=IU 现在我给大家一个小灯泡 , 铭牌上只有 ，没有 ，你们能想办法测量小灯泡的额定电功率吗 ? 怎样测量 ?根据公式 :P=U I小灯泡两端的电压流过灯泡的电流2.5V额定电压额定功率 •实验目的 : 测量小灯泡的电功率 ; 理解额定功率和实际功率的关系•实验原理 :P=IU•实验器材 : 电源 , 开头 ,导线 , 小灯泡 , 电压表 ,电流表 , 滑动变阻器 * 实验电路图设计AVR为什么？怎样改变R 的电压 +-+-注意事项：连接电路时开关应 .断开量程 : 0 –3V量程 : 0 –0.6A最大阻值 滑动变阻器应处于 。2.5V 0.3A 灯泡两端的电压 (v)通过灯丝的电流 (A)灯泡的电功率 (w)发光程度2.5v2.0v3v注意：分别测量以下三种情况下的实际功率。（ 1 ）使小灯泡在额定电压２ . ５Ｖ下正常发光。 （ 2 ）使小灯泡两端电压是额定电压的 1.2 倍（３Ｖ）， 并观察小灯泡亮度。（ 3 ）使小灯泡两端电压低于额定电压（如 2V ）， 并观察小灯泡的亮度。 注意事项• 1 、滑动变阻器应如何连接？闭合开头前，滑片要放在什么位置？• 2 、电流表和电压表在电路中如何连接？ +-- 接线柱连接是否正确？量程选择是否适当？ 灯泡两端的电压 (v)通过灯丝的电流 (A)灯泡的电功率 (w)发光程度2.5v2.0v3v结论U 实 =U 额 , P 实 P 额 U 实 >U 额 , P 实 P 额 U 实 <=不同越大 实验中最可能出现错误的是哪几个环节在哪方面容易出现较大的误差在实验的设计、操作和分析过程中，你发现了哪些新的问题 常见故障分析 故障现象 原因 闭合开关，灯不亮，电流表、电压表无示数 闭合开关灯不亮，电流表几乎无示数，电压表指针偏转较大 滑动变阻器滑片移动时，电流表的示数及灯泡亮度不变电流表、电压表的指针反方向偏转导线发热冒烟，电流表示数很大 接线柱接触不良或导线断了或电源、电流表电压表、开关损坏。电流表、电压表的位置接反或灯丝断了或灯与灯座接触不良。滑动变阻器接错了或其短路。 电流表、电压表的接线柱接反了。 发生了短路。 第一关 根据灯泡铭...
