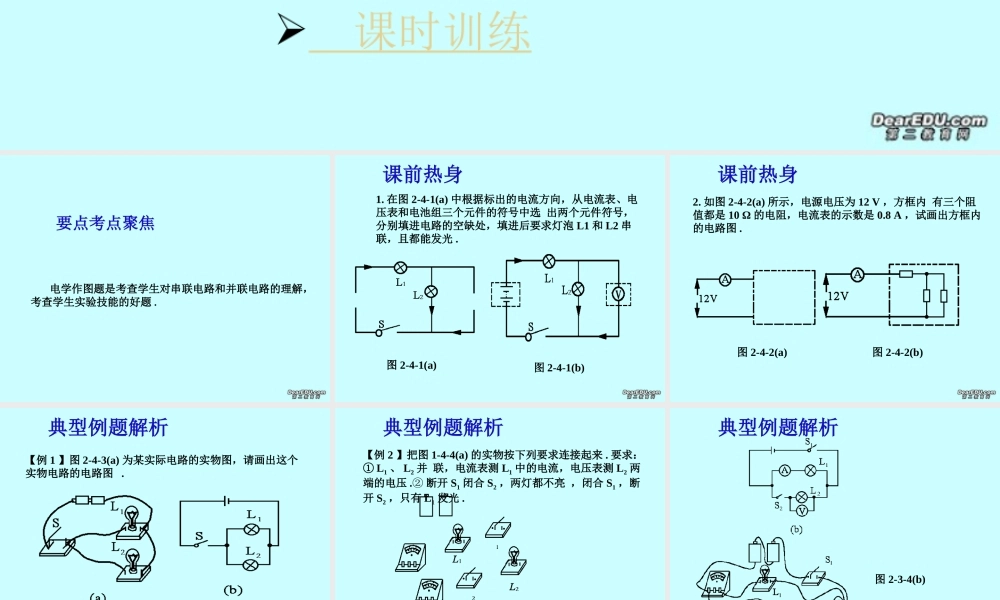

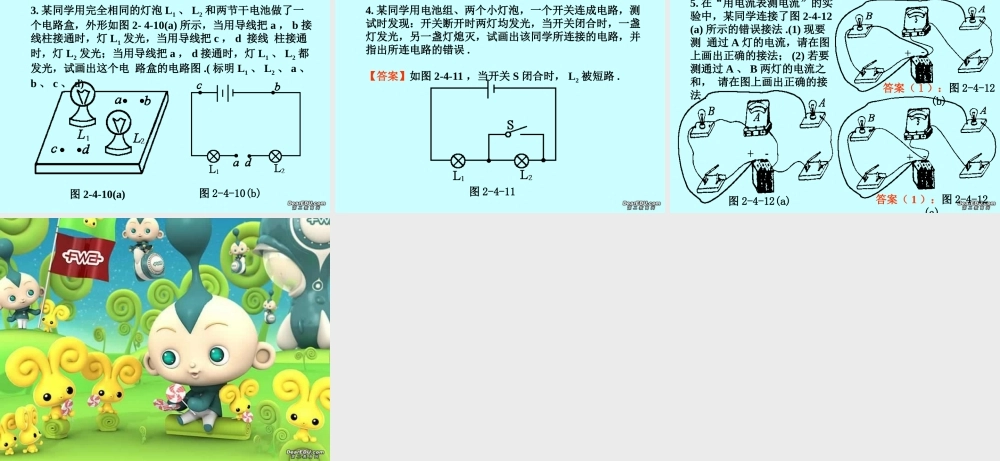

第四课时 电 路 图 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练作图题专题训练 要点考点聚焦 电学作图题是考查学生对串联电路和并联电路的理解，考查学生实验技能的好题 .课前热身1. 在图 2-4-1(a) 中根据标出的电流方向，从电流表、电压表和电池组三个元件的符号中选 出两个元件符号，分别填进电路的空缺处，填进后要求灯泡 L1 和 L2 串联，且都能发光 . 图 2-4-1(a)图 2-4-1(b)课前热身2. 如图 2-4-2(a) 所示，电源电压为 12 V ，方框内 有三个阻值都是 10 Ω 的电阻，电流表的示数是 0.8 A ，试画出方框内的电路图 .图 2-4-2(a)图 2-4-2(b)典型例题解析【例 1 】图 2-4-3(a) 为某实际电路的实物图，请画出这个实物电路的电路图 . 图 2-4-3(a)图 2-4-3(b)典型例题解析【例 2 】把图 1-4-4(a) 的实物按下列要求连接起来 . 要求：① L1 、 L2 并 联，电流表测 L1 中的电流，电压表测 L2 两端的电压 .② 断开 S1 闭合 S2 ，两灯都不亮 ，闭合 S1 ，断开 S2 ，只有 L1 发光 .图 1-3-4(a)答案：图 1-3-4(b)典型例题解析图 2-3-4(b)题目典型例题解析【例 3 】给你一个电池组、两只小灯泡 L1 和 L2 ，两个开关S1 和 S2 ，若干导线，请按要求组成电路，要求 S1 闭合时灯L1 亮电铃响， S2 闭合时，灯 L2 亮，电铃也响 .图 2-4-5典型例题解析【例 4 】将图 2-4-6(a) 中的电灯、开关、保险丝和插座正确接入电路中，要 求保险丝保护插座，开关只控制电灯 .图 2-4-6(a)图 2-4-6(b)【例 5 】如图 2-4-7(a) 所示，虚线方框内有两个阻值相等的电阻 R1 和 R2 和一个开关 S1 ，现使开关 S1 闭合时， A 表示数增加 0.2 A ，电路 的总功率增加 1.6 W. 请画出两种可能的连接情况并分别在图中标出电源电压和 R1 、 R2 的值 .典型例题解析图 2-4-6(a)图 2-4-6(b)方法小结 在解决设计型作图题时，综合运用串并联电路中电流、电压、电阻特点是解决问题的突破口 .1. 图 2-4-8(a) 是从某电子仪器拆下来的密封盒子，已知道盒内有三只电阻， A 、 B 、 C 、 D 为四根引线，现用多用电表测量，已知 AC 间的电阻 RAC=20 Ω ， C D 间的电阻 RCD=50 Ω ， AD 间的电阻 RAD=30 Ω ，若用导线把B D 连接后，测得 AD 间电阻 RAD=20 Ω ，请在方盒内画出电阻的连接图，并在 图中...
