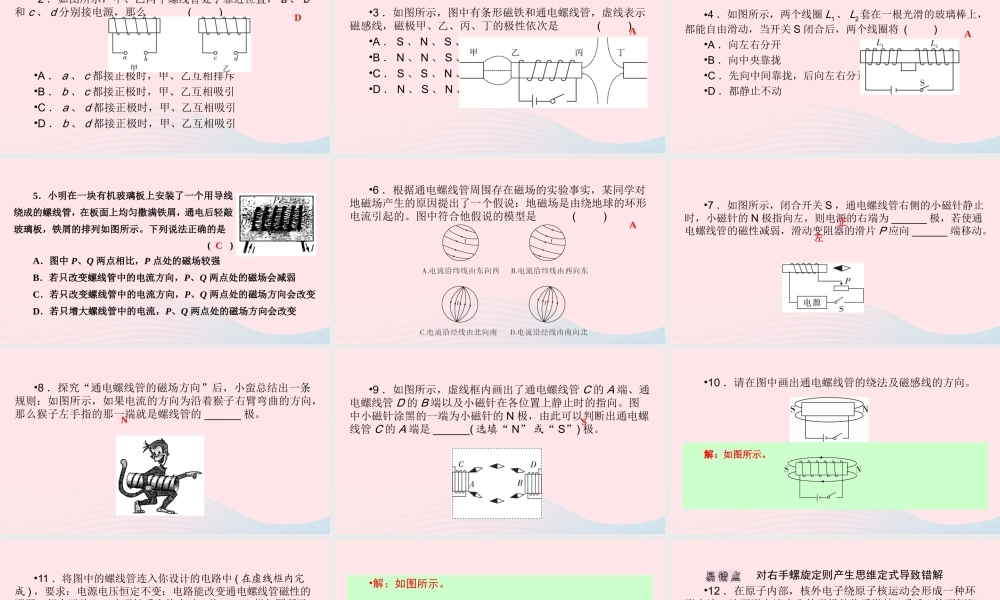

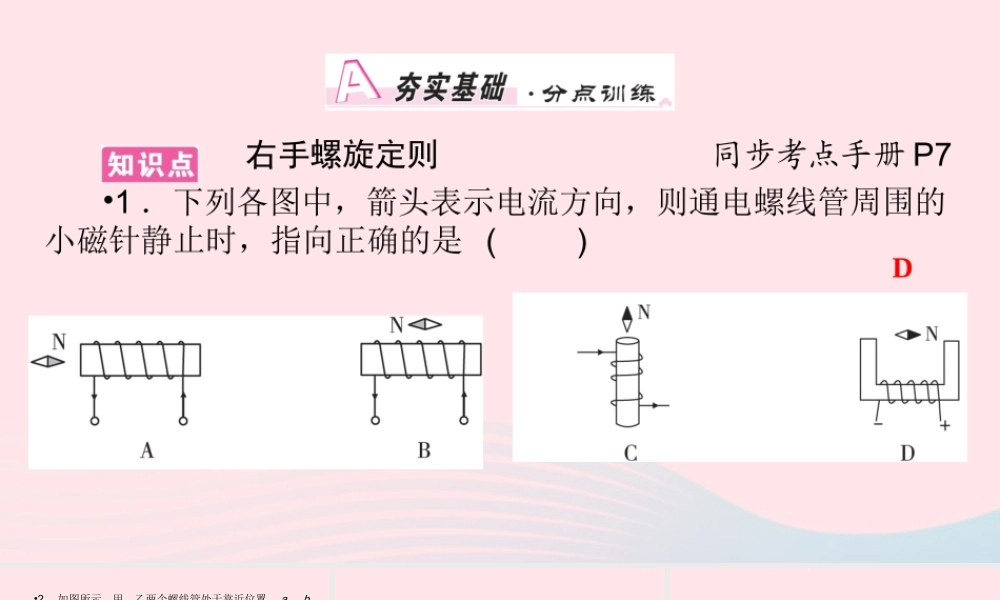

• 右手螺旋定则 同步考点手册 P7•1 ．下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是 ( )D •2 ．如图所示，甲、乙两个螺线管处于靠近位置， a 、 b和 c 、 d 分别接电源，那么( )•A ． a 、 c 都接正极时，甲、乙互相排斥•B ． b 、 c 都接正极时，甲、乙互相吸引•C ． a 、 d 都接正极时，甲、乙互相吸引•D ． b 、 d 都接正极时，甲、乙互相吸引D •3 ．如图所示，图中有条形磁铁和通电螺线管，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是( )•A ． S 、 N 、 S 、 S •B ． N 、 N 、 S 、 N•C ． S 、 S 、 N 、 N •D ． N 、 S 、 N 、 NA •4 ．如图所示，两个线圈 L1、 L2套在一根光滑的玻璃棒上，都能自由滑动，当开关 S 闭合后，两个线圈将 ( )•A ．向左右分开•B ．向中央靠拢•C ．先向中间靠拢，后向左右分开•D ．都静止不动A 5．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。下列说法正确的是 ( ) A．图中 P、Q 两点相比，P 点处的磁场较强 B．若只改变螺线管中的电流方向，P、Q 两点处的磁场会减弱 C．若只改变螺线管中的电流方向，P、Q 两点处的磁场方向会改变 D．若只增大螺线管中的电流，P、Q 两点处的磁场方向会改变 C •6 ．根据通电螺线管周围存在磁场的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。图中符合他假说的模型是( )A •7 ．如图所示，闭合开关 S ，通电螺线管右侧的小磁针静止时，小磁针的 N 极指向左，则电源的右端为 ______ 极，若使通电螺线管的磁性减弱，滑动变阻器的滑片 P 应向 ______ 端移动。正 左 •8 ．探究“通电螺线管的磁场方向”后，小蛮总结出一条规则：如图所示，如果电流的方向为沿着猴子右臂弯曲的方向，那么猴子左手指的那一端就是螺线管的 ______ 极。N •9 ．如图所示，虚线框内画出了通电螺线管 C 的 A 端、通电螺线管 D 的 B 端以及小磁针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的 N 极，由此可以判断出通电螺线管 C 的 A 端是 ______( 选填“ N” 或“ S”) 极。S •10 ．请在图中画出通电螺线管的绕法及磁感线的方向。解：如图所示。•11 ．将图中的...
