九年级物理全册 第十五章 第一节 电阻和变阻器课件 (新版)沪科版 九年级物理全册 第十五章 第一节 电阻和变阻器课件+素材(新版)沪科版-2VIP专享VIP免费

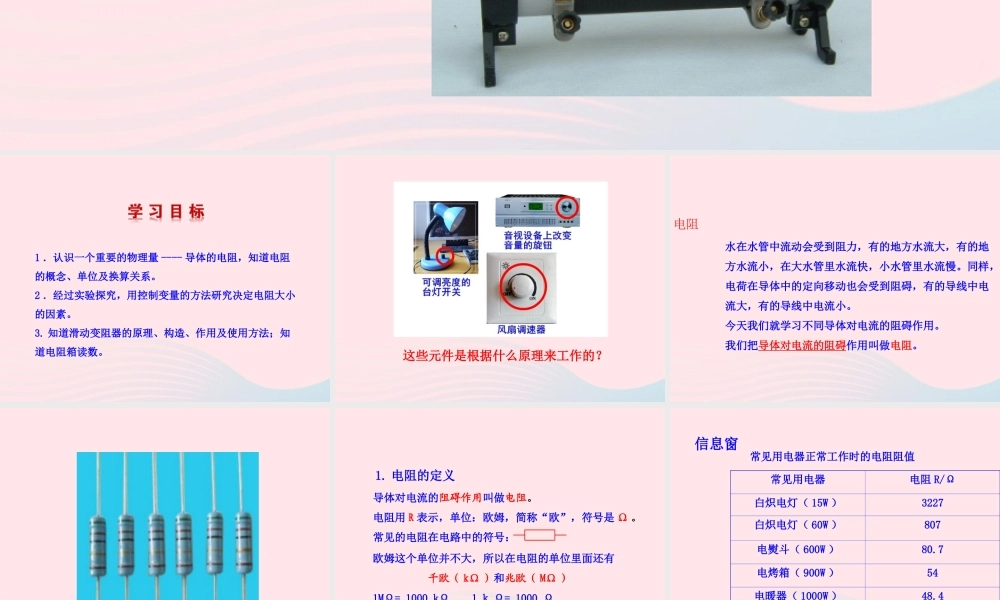

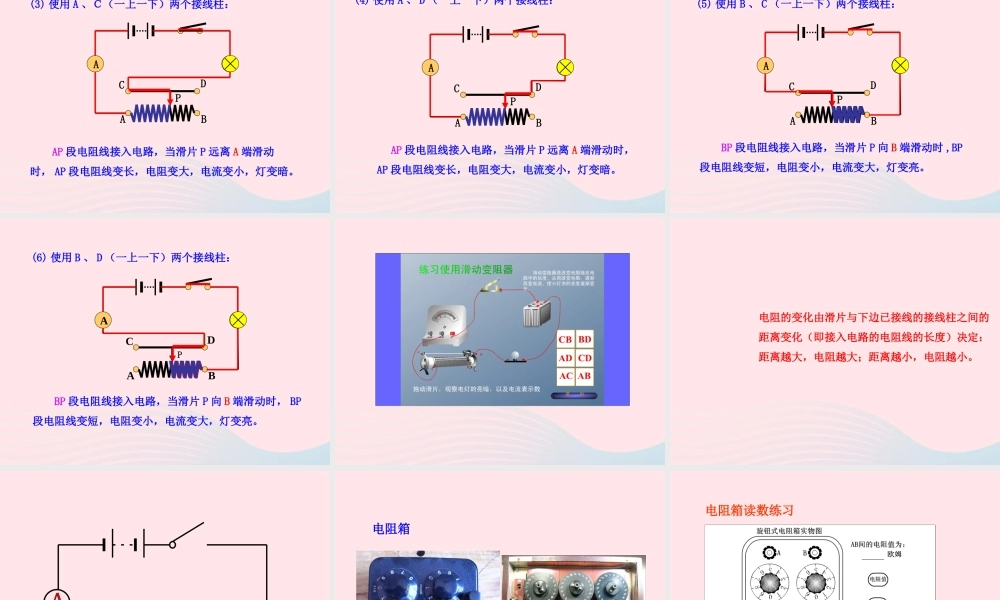

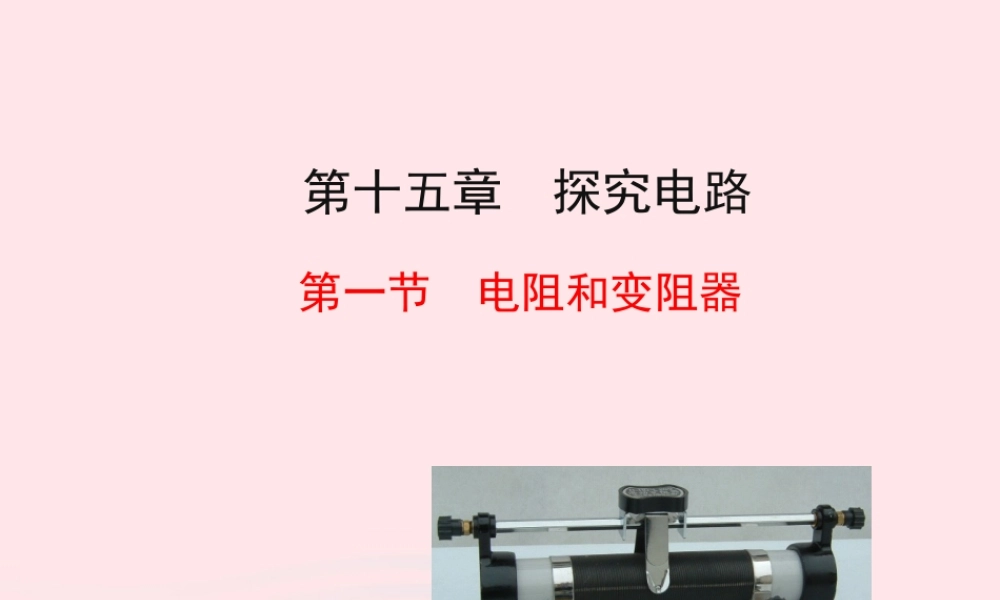

第一节 电阻和变阻器 第十五章 探究电路1 ．认识一个重要的物理量 ---- 导体的电阻，知道电阻的概念、单位及换算关系。 2 ．经过实验探究，用控制变量的方法研究决定电阻大小的因素。 3. 知道滑动变阻器的原理、构造、作用及使用方法；知道电阻箱读数。这些元件是根据什么原理来工作的？电阻水在水管中流动会受到阻力，有的地方水流大，有的地方水流小，在大水管里水流快，小水管里水流慢。同样，电荷在导体中的定向移动也会受到阻碍，有的导线中电流大，有的导线中电流小。今天我们就学习不同导体对电流的阻碍作用。我们把导体对电流的阻碍作用叫做电阻。导体对电流的阻碍作用叫做电阻。电阻用 R 表示，单位：欧姆，简称“欧”，符号是 Ω 。常见的电阻在电路中的符号： 1. 电阻的定义欧姆这个单位并不大，所以在电阻的单位里面还有 千欧（ kΩ ）和兆欧（ MΩ ）1MΩ= 1000 kΩ 1 ｋ Ω= 1000 Ω 常见用电器电阻 R/Ω白炽电灯（ 15W ）3227白炽电灯（ 60W ）807电熨斗（ 600W ）80.7电烤箱（ 900W ）54电暖器（ 1000W ）48.4常见用电器正常工作时的电阻阻值由信息窗可知：用电器的功率越大，其电阻越小。信息窗2. 电阻的大小电阻是有大小的。那么你知道电阻的大小与哪些因素有关吗？猜想： (1) 电阻的大小可能与导线的长短有关。 (2) 电阻的大小可能与导线的材料有关。 (3) 电阻的大小可能与导线的粗细有关。 (4) 电阻的大小可能与导线的温度有关。 (5) 电阻的大小可能与其他因素有关。我们用下面这个探究实验总结一下影响电阻大小的因素。3. 实验探究：电阻大小与哪些因素有关情况电流电阻材料不同导线越长导线越短横截面小横截面大温度高温度低不同大大大大大不同大小小小小小小 导体的电阻与材料 ，材料不同，电阻不同。 导体的电阻与横截面积 ，导体的横截面积越 大，电阻 。 导体的电阻与导体长度 ，导线越长，电阻 。 导体的电阻与温度 ，温度越高，电阻 。有关越小越大越大有关有关结论：导体的电阻的大小与导体的材料、导体的横截面积、导体的长度、导体的温度有关。探究结果：有关1. 原理：靠改变连入电路中电阻线的长度来改变电阻的。ABP滑动变阻器2. 滑动变阻器的使用方法：(1) 使用 C 、 D （上边两个）接线柱： 滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。这是一种错误用法。ACDAB(2) 使用 A 、 B （下边两个）接线...
