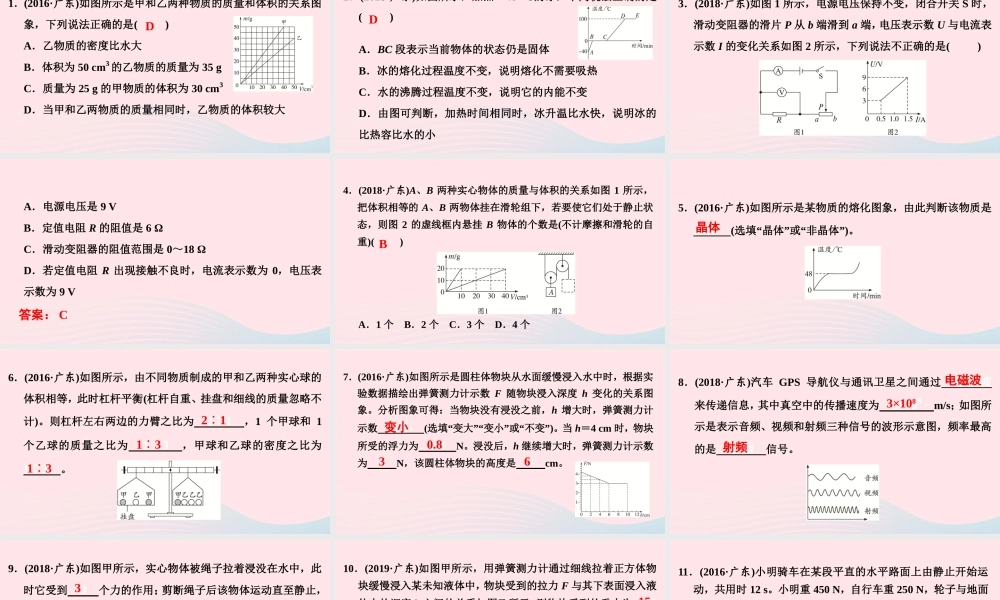

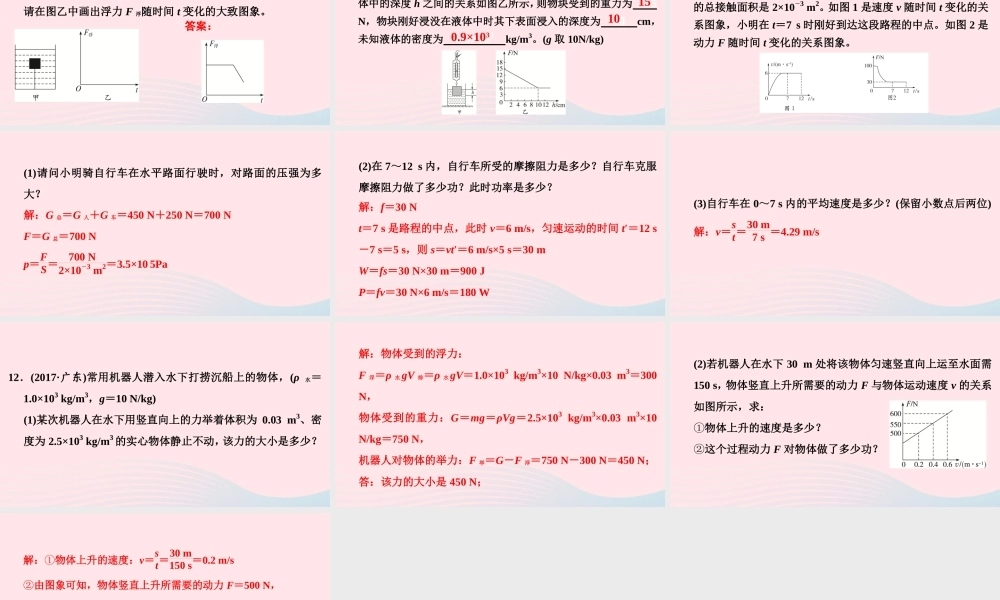

第三板块 坐标轴图象类专题广东历年坐标轴图像真题1．(2016·广东)如图所示是甲和乙两种物质的质量和体积的关系图象，下列说法正确的是( ) A．乙物质的密度比水大 B．体积为 50 cm3 的乙物质的质量为 35 g C．质量为 25 g 的甲物质的体积为 30 cm3 D．当甲和乙两物质的质量相同时，乙物质的体积较大 D 2．(2018·广东)如图所示，加热－40 ℃的冰，下列说法正确的是( ) A．BC 段表示当前物体的状态仍是固体 B．冰的熔化过程温度不变，说明熔化不需要吸热 C．水的沸腾过程温度不变，说明它的内能不变 D．由图可判断，加热时间相同时，冰升温比水快，说明冰的比热容比水的小 D 3．(2018·广东)如图 1 所示，电源电压保持不变，闭合开关 S 时，滑动变阻器的滑片 P 从 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的变化关系如图 2 所示，下列说法不正确的是( ) A．电源电压是 9 V B．定值电阻 R 的阻值是 6 Ω C．滑动变阻器的阻值范围是 0～18 Ω D．若定值电阻 R 出现接触不良时，电流表示数为 0，电压表示数为 9 V 答案： C 4．(2018·广东)A、B 两种实心物体的质量与体积的关系如图 1 所示，把体积相等的 A、B 两物体挂在滑轮组下，若要使它们处于静止状态，则图 2 的虚线框内悬挂 B 物体的个数是(不计摩擦和滑轮的自重)( ) A．1 个 B．2 个 C．3 个 D．4 个 B 5．(2016·广东)如图所示是某物质的熔化图象，由此判断该物质是 晶体 (选填“晶体”或“非晶体”)。 晶体 6．(2016·广东)如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡(杠杆自重、挂盘和细线的质量忽略不计)。则杠杆左右两边的力臂之比为 2∶1 ，1 个甲球和 1个乙球的质量之比为 1∶3 ，甲球和乙球的密度之比为 1∶3 。 21 ∶13 ∶13 ∶7．(2016·广东)如图所示是圆柱体物块从水面缓慢浸入水中时，根据实验数据描绘出弹簧测力计示数 F 随物块浸入深度 h 变化的关系图象。分析图象可得：当物块没有浸没之前，h 增大时，弹簧测力计示数 变小 (选填“变大”“变小”或“不变”)。当 h＝4 cm 时，物块所受的浮力为 0.8 N。浸没后，h 继续增大时，弹簧测力计示数为 3 N，该圆柱体物块的高度是 6 cm。 变小 0.8 3 6 8．(2018·广东)汽车 GPS 导航仪与通讯卫星之间通过 电磁波 来传递信息，其中真空中的传播速度为 3×108 m/s；如...
