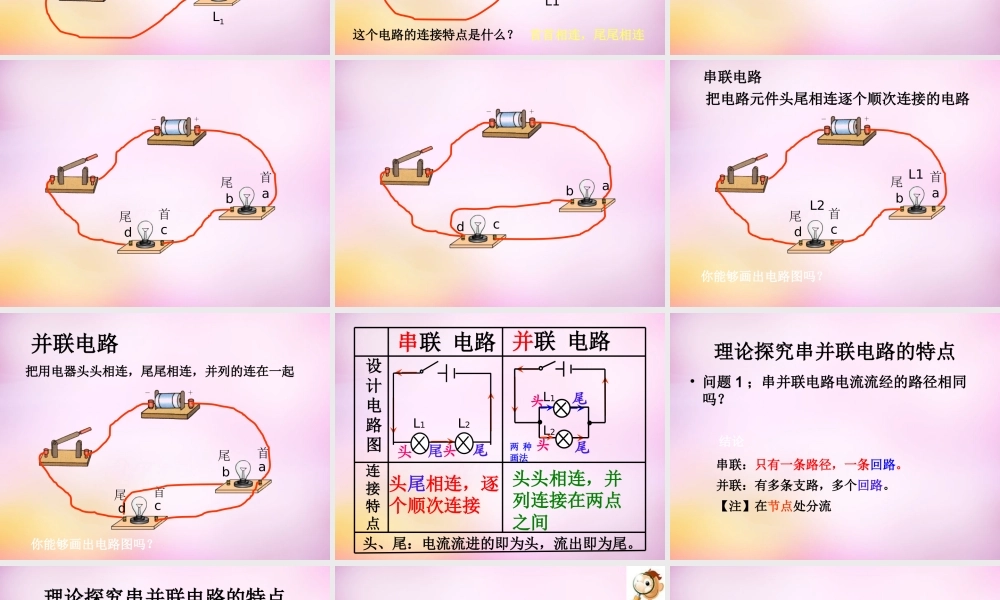

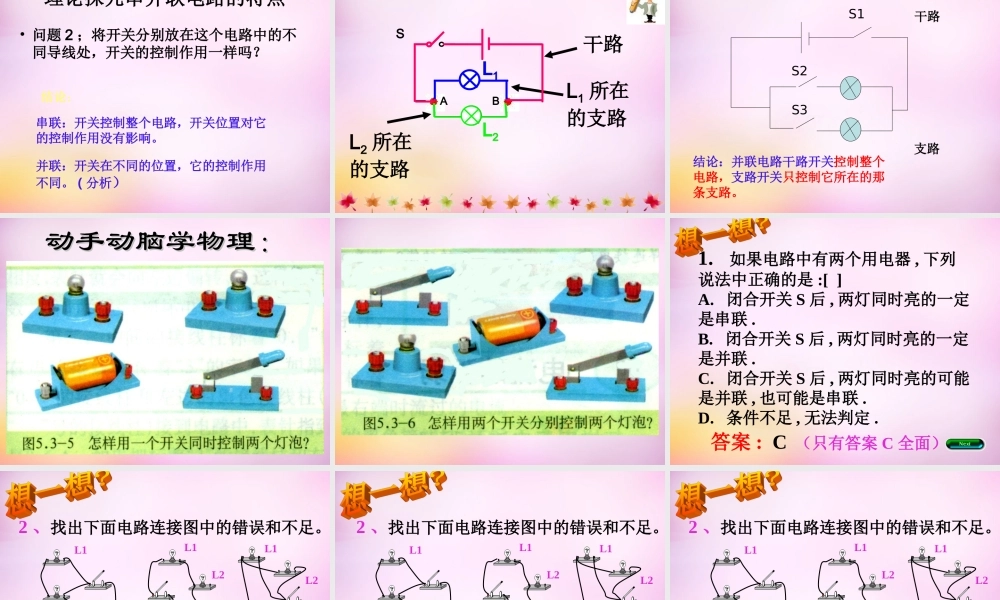

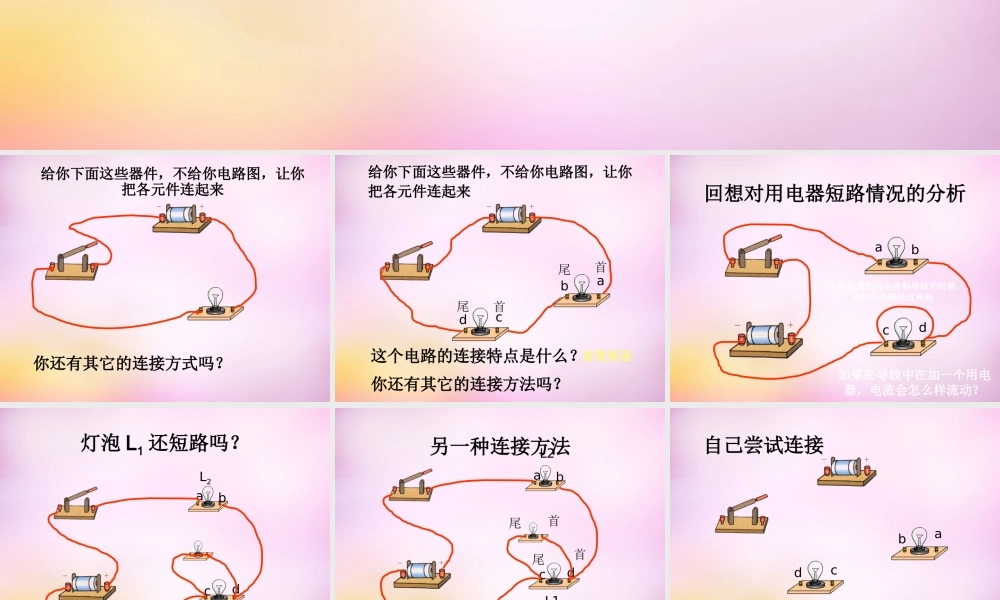

15.3 串联和并联给你下面这些器件，不给你电路图，让你把各元件连起来你还有其它的连接方式吗？给你下面这些器件，不给你电路图，让你把各元件连起来abcd你还有其它的连接方法吗？这个电路的连接特点是什么？首尾首尾首尾相连回想对用电器短路情况的分析abcd电流在遇到用电器和导线的时候，会优先选择经过导线如果在导线中在加一个用电器，电流会怎么样流动？灯泡 L1 还短路吗？abcdL1L2另一种连接方法cdL1abL2首首尾尾这个电路的连接特点是什么？ 首首相连，尾尾相连abcd自己尝试连接abcd首尾首尾abcd串联电路把电路元件头尾相连逐个顺次连接的电路你能够画出电路图吗？abcd首尾首尾L1L2并联电路尾尾首首abcd把用电器头头相连，尾尾相连，并列的连在一起你能够画出电路图吗？两 种画法 头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接头头相连，并列连接在两点之间L1L2L1L2头尾头尾头尾头尾设计电路图连接特点串联 电路 并联 电路• 问题 1 ；串并联电路电流流经的路径相同吗？理论探究串并联电路的特点结论串联：只有一条路径，一条回路。并联：有多条支路，多个回路。【注】在节点处分流理论探究串并联电路的特点• 问题 2 ；将开关分别放在这个电路中的不同导线处，开关的控制作用一样吗？结论：串联：开关控制整个电路，开关位置对它的控制作用没有影响。并联：开关在不同的位置，它的控制作用不同。 ( 分析）L1L2L2干路L1L1 所在的支路L2 所在的支路SBAS1S2S3干路支路结论：并联电路干路开关控制整个电路，支路开关只控制它所在的那条支路。动手动脑学物理：动手动脑学物理：1. 如果电路中有两个用电器 , 下列说法中正确的是 :[ ]A. 闭合开关 S 后 , 两灯同时亮的一定是串联 .B. 闭合开关 S 后 , 两灯同时亮的一定是并联 .C. 闭合开关 S 后 , 两灯同时亮的可能是并联 , 也可能是串联 .D. 条件不足 , 无法判定 .答案 : C （只有答案 C 全面）2 、找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]L2L1L2L1L1L22 、找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]甲：电路为短路，电路虽有用电器 但没有接入电路。L2L1L2L1L1L22 、找出下面电路连接图中的错误和不足。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]乙：电路中 L2 没有接入电路中， 造成 L2 部分断路。L2L1L2L1L1L22 、找出下面电路...
