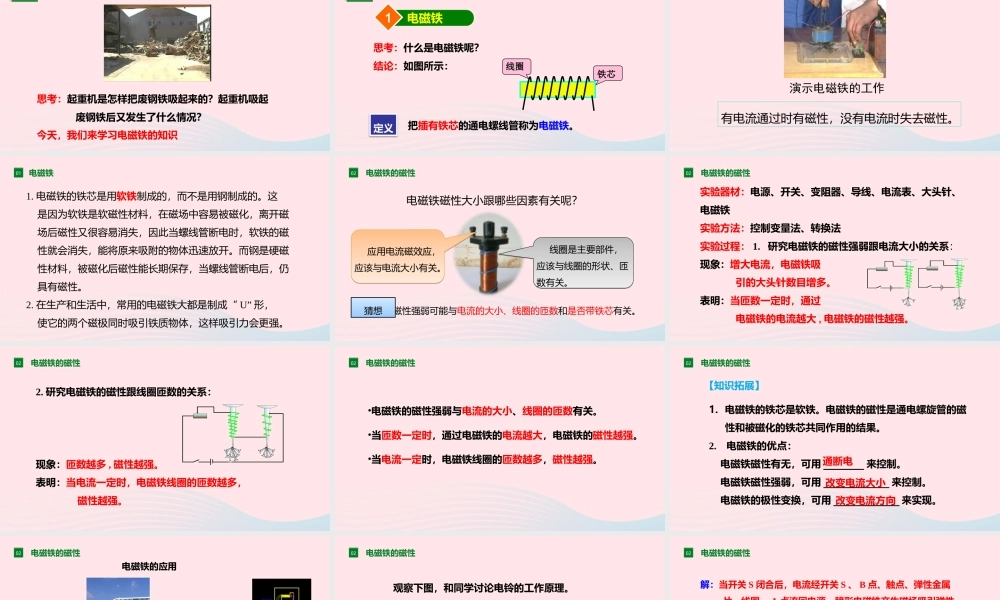

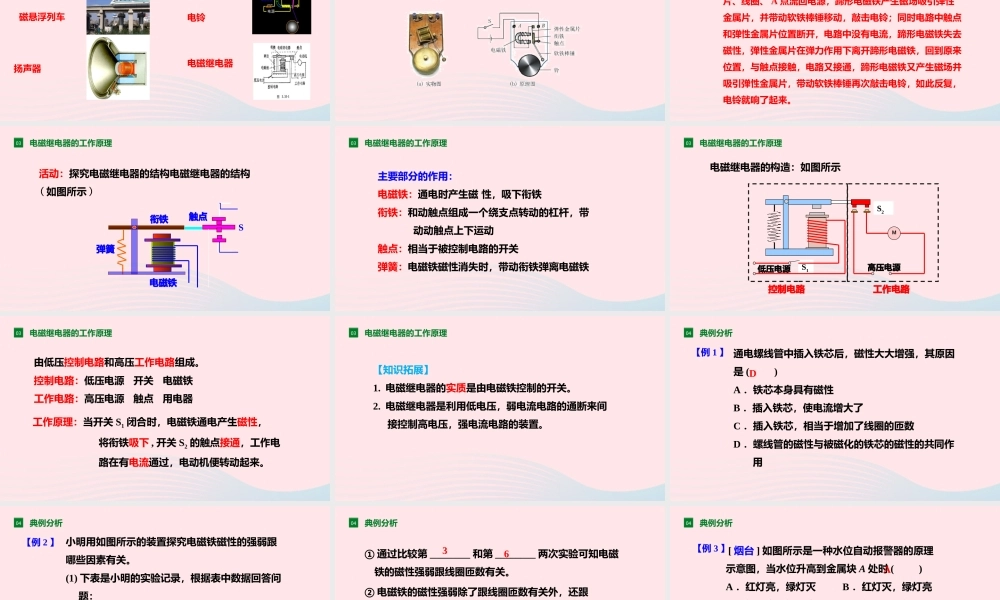

第 17 章 第 2 节 第 2 课时 电磁铁和电磁继电器 1课堂导入思考：起重机是怎样把废钢铁吸起来的？起重机吸起 废钢铁后又发生了什么情况？今天，我们来学习电磁铁的知识2课堂活动1电磁铁思考：什么是电磁铁呢？结论：如图所示：线圈铁芯定义把插有铁芯的通电螺线管称为电磁铁。01电磁铁演示电磁铁的工作有电流通过时有磁性，没有电流时失去磁性。01电磁铁1. 电磁铁的铁芯是用软铁制成的，而不是用钢制成的。这 是因为软铁是软磁性材料，在磁场中容易被磁化，离开磁 场后磁性又很容易消失，因此当螺线管断电时，软铁的磁 性就会消失，能将原来吸附的物体迅速放开。而钢是硬磁 性材料，被磁化后磁性能长期保存，当螺线管断电后，仍 具有磁性。2. 在生产和生活中，常用的电磁铁大都是制成“ U” 形， 使它的两个磁极同时吸引铁质物体，这样吸引力会更强。02电磁铁的磁性电磁铁磁性大小跟哪些因素有关呢？ 磁性强弱可能与电流的大小、线圈的匝数和是否带铁芯有关。 应用电流磁效应，应该与电流大小有关。 应用电流磁效应，应该与电流大小有关。 线圈是主要部件，应该与线圈的形状、匝数有关。 线圈是主要部件，应该与线圈的形状、匝数有关。猜想02电磁铁的磁性实验器材：电源、开关、变阻器、导线、电流表、大头针、电磁铁实验方法：控制变量法、转换法实验过程： 1. 研究电磁铁的磁性强弱跟电流大小的关系：现象：增大电流，电磁铁吸 引的大头针数目增多。表明：当匝数一定时，通过 电磁铁的电流越大 , 电磁铁的磁性越强。02电磁铁的磁性2. 研究电磁铁的磁性跟线圈匝数的关系：现象：匝数越多 , 磁性越强。表明：当电流一定时，电磁铁线圈的匝数越多， 磁性越强。02电磁铁的磁性•电磁铁的磁性强弱与电流的大小、线圈的匝数有关。•当匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强。•当电流一定时，电磁铁线圈的匝数越多，磁性越强。02电磁铁的磁性【知识拓展】1. 电磁铁的铁芯是软铁。电磁铁的磁性是通电螺旋管的磁性和被磁化的铁芯共同作用的结果。2. 电磁铁的优点： 电磁铁磁性有无，可用 ________ 来控制。 电磁铁磁性强弱，可用 _____________ 来控制。 电磁铁的极性变换，可用 _____________ 来实现。通断电改变电流大小改变电流方向02电磁铁的磁性电铃磁悬浮列车扬声器电磁继电器 电磁铁的应用02电磁铁的磁性观察下图，和同学讨论电铃的工作原理。02电磁铁的磁性解：当开关 S 闭合后...
