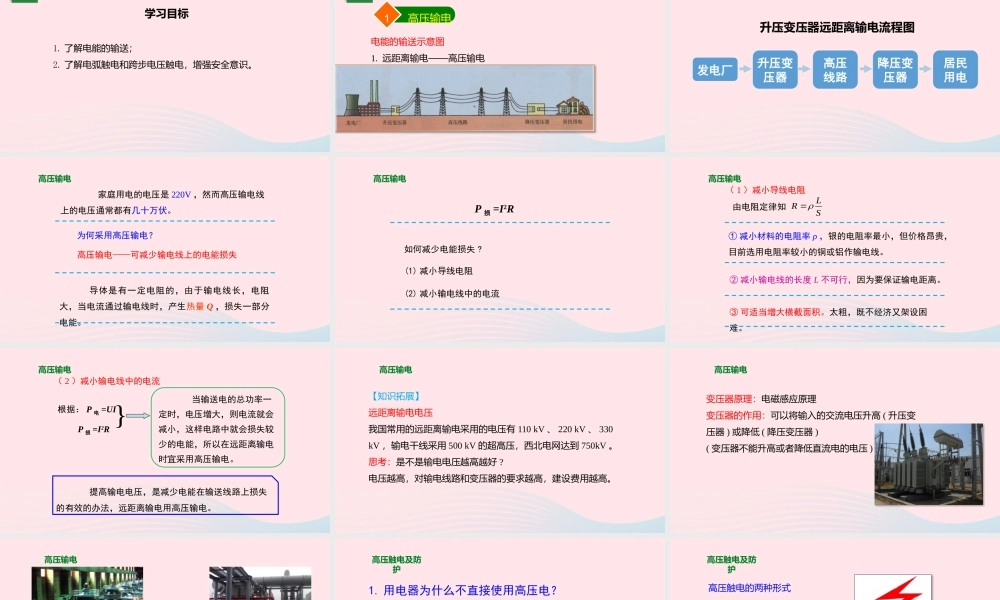

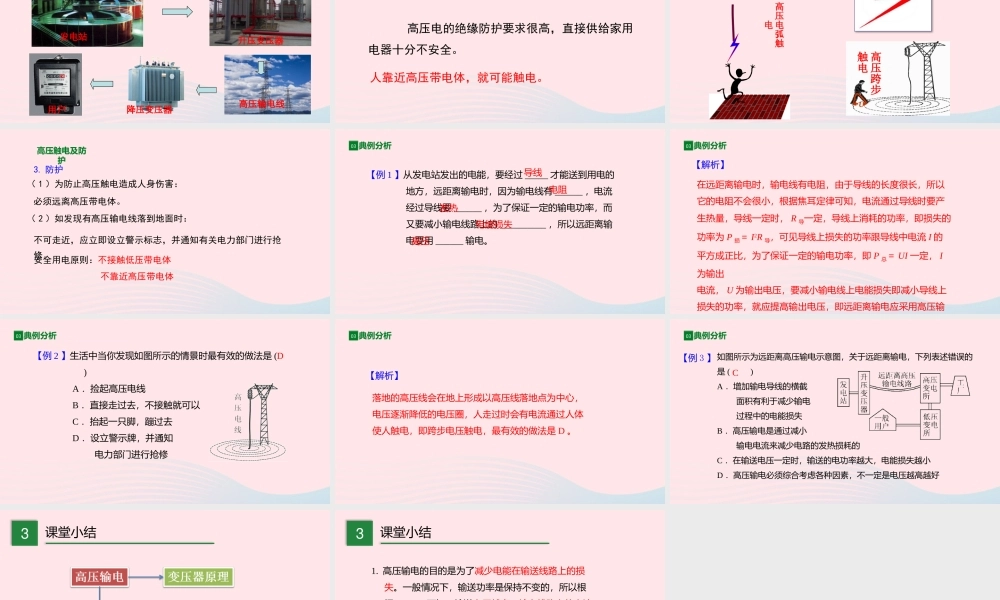

中物理第十八章 第三节电能的输送学习目标1. 了解电能的输送；2. 了解电弧触电和跨步电压触电，增强安全意识。1课堂导入2课堂活动1高压输电电能的输送示意图1. 远距离输电——高压输电高压输电发电厂升压变压器高压线路降压变压器居民用电升压变压器远距离输电流程图高压输电 家庭用电的电压是 220V ，然而高压输电线上的电压通常都有几十万伏。为何采用高压输电？ 导体是有一定电阻的，由于输电线长，电阻大，当电流通过输电线时，产生热量 Q ，损失一部分电能。高压输电——可减少输电线上的电能损失高压输电(1) 减小导线电阻如何减少电能损失 ?(2) 减小输电线中的电流P 损 =I2R高压输电SLR由电阻定律知（ 1 ）减小导线电阻① 减小材料的电阻率 ρ ，银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线。② 减小输电线的长度 L 不可行，因为要保证输电距离。③ 可适当增大横截面积。太粗，既不经济又架设困难。高压输电根据： P 电 =UI P 损 =I2R } 当输送电的总功率一定时，电压增大，则电流就会减小，这样电路中就会损失较少的电能，所以在远距离输电时宜采用高压输电。（ 2 ）减小输电线中的电流 提高输电电压，是减少电能在输送线路上损失的有效的办法，远距离输电用高压输电。高压输电【知识拓展】远距离输电电压我国常用的远距离输电采用的电压有 110 kV 、 220 kV 、 330 kV ，输电干线采用 500 kV 的超高压，西北电网达到 750kV 。思考：是不是输电电压越高越好 ?电压越高，对输电线路和变压器的要求越高，建设费用越高。高压输电变压器原理：电磁感应原理变压器的作用：可以将输入的交流电压升高 ( 升压变压器 ) 或降低 ( 降压变压器 )( 变压器不能升高或者降低直流电的电压 )高压输电发电站升压变压器高压输电线降压变压器用户高压触电及防护1. 用电器为什么不直接使用高压电？ 高压电的绝缘防护要求很高，直接供给家用电器十分不安全。人靠近高压带电体，就可能触电。高压触电及防护高压电弧触电U高压跨步触电高压触电的两种形式高压触电及防护3. 防护（ 1 ）为防止高压触电造成人身伤害：（ 2 ）如发现有高压输电线落到地面时：必须远离高压带电体。不可走近，应立即设立警示标志，并通知有关电力部门进行抢修。安全用电原则：不接触低压带电体 不靠近高压带电体03 典例分析【例 1 】从发电站发出的电能，要经过 _____ 才能送到用电的地...
