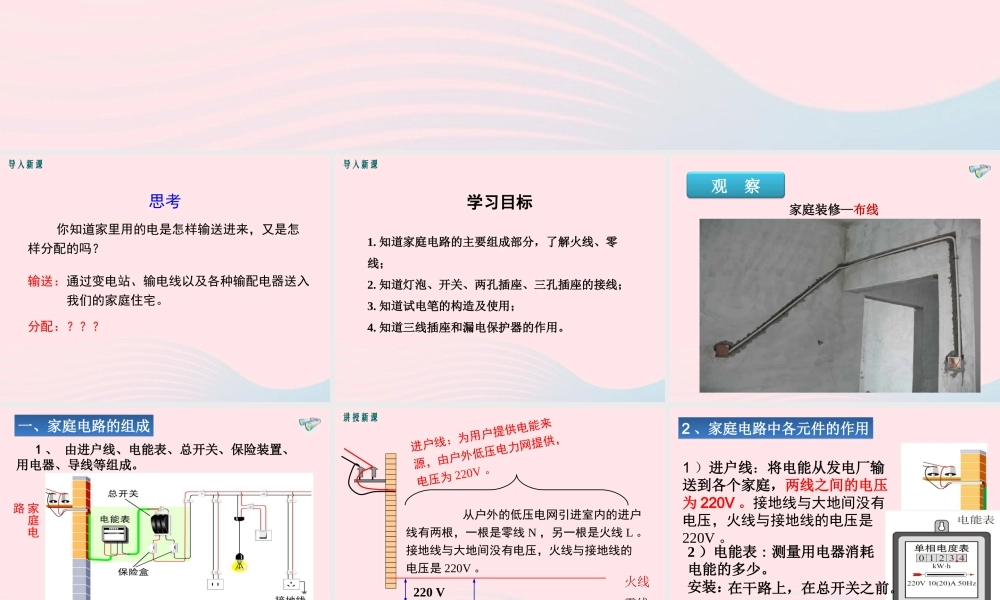

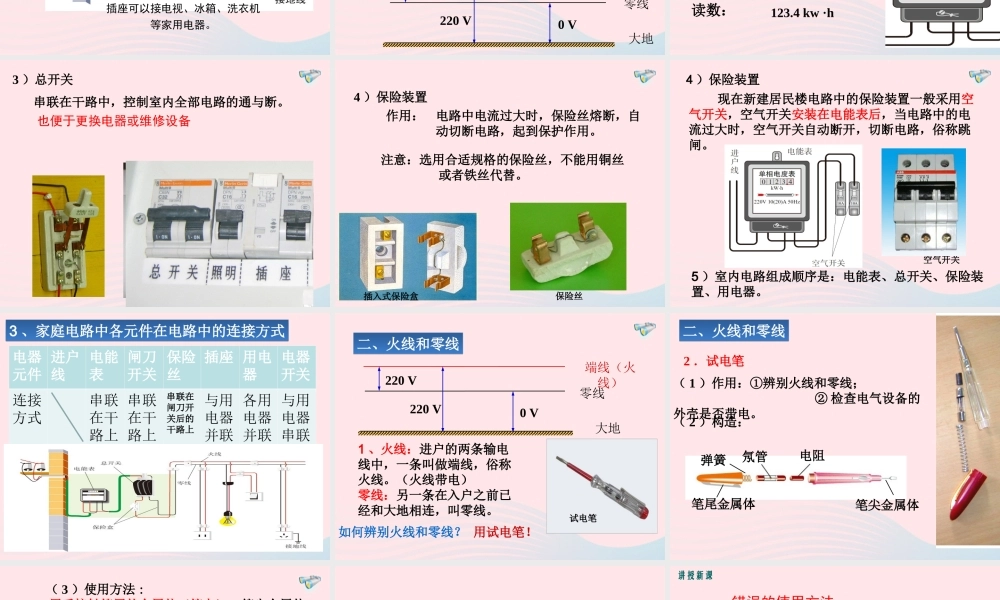

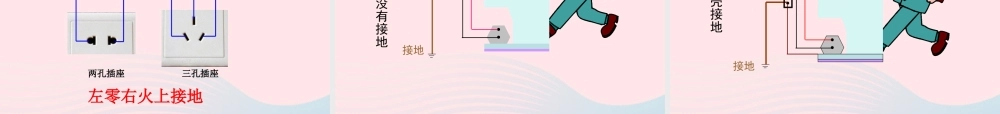

第１节 家庭电路第十九章 生活用电思考输送： 你知道家里用的电是怎样输送进来，又是怎样分配的吗？通过变电站、输电线以及各种输配电器送入我们的家庭住宅。分配：？？？导入新课学习目标1. 知道家庭电路的主要组成部分，了解火线、零线；2. 知道灯泡、开关、两孔插座、三孔插座的接线；3. 知道试电笔的构造及使用；4. 知道三线插座和漏电保护器的作用。导入新课家庭装修—布线观 察 1 、 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成家庭电路插座可以接电视、冰箱、洗衣机等家用电器。 从户外的低压电网引进室内的进户线有两根，一根是零线 N ，另一根是火线 L 。接地线与大地间没有电压，火线与接地线的电压是 220V 。进户线：为用户提供电能来源，由户外低压电力网提供，电压为 220V 。讲授新课0 V220 V220 V火线零线大地1 ）进户线：将电能从发电厂输送到各个家庭，两线之间的电压为 220V 。接地线与大地间没有电压，火线与接地线的电压是220V 。2 、家庭电路中各元件的作用2 、家庭电路中各元件的作用2 ）电能表 : 测量用电器消耗电能的多少。 安装：在干路上，在总开关之前。读数： 123.4 kw ·h3 ）总开关 串联在干路中，控制室内全部电路的通与断。 也便于更换电器或维修设备4 ）保险装置 作用： 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。插入式保险盒保险丝空气开关4 ）保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。5 ）室内电路组成顺序是：电能表、总开关、保险装置、用电器。3 、家庭电路中各元件在电路中的连接方式3 、家庭电路中各元件在电路中的连接方式电器元件进户线电能表闸刀开关保险丝插座 用电器电器开关连接方式串联在干路上串联在干路上串联在闸刀开关后的干路上与用电器并联各用电器并联与用电器串联端线（火线）零线大地用试电笔！试电笔0 V220 V220 V如何辨别火线和零线？二、火线和零线二、火线和零线1 、火线：进户的两条输电线中，一条叫做端线，俗称火线。（火线带电）零线：另一条在入户之前已经和大地相连，叫零线。2 ．试电笔（ 1 ）作用：①辨别火线和零线； ② 检查电气设备的外壳是否带电。（ 2 ）构造：氖...
