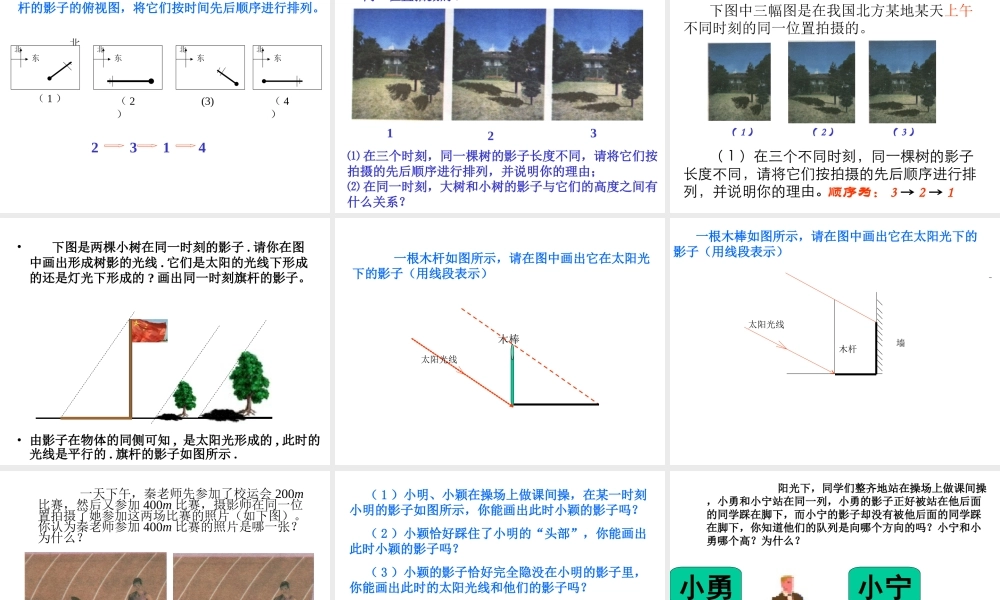

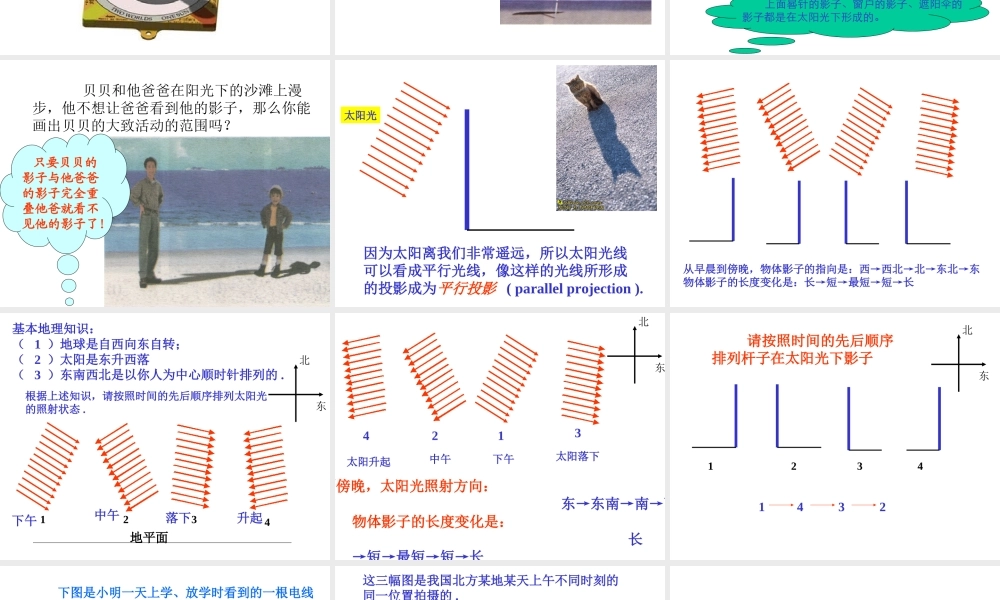

第四章 视图与投影 日晷是我国古代利用日影测定时刻的仪器，它由晷面和晷针组成。当太阳光照在日晷上时，晷针的影子就会投向晷面。随着时间的推移，晷针的影子在晷面上慢慢地移动，以次来显示时刻。晷针晷面 左图这个日晷长宽各 8 公分重 60 公克，会随着Mars Surveyor 2001 宇宙飞船在 2002 年的一月登陆火星，成为火星上第一个日晷，火星上的一天比地球多出约半个小时，每一季节比地球多出二倍，约 8 个月。 观察这两幅图片，它们有什么共同特点吗？ 观察下列图片物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影（ projection) 现象。上面晷针的影子、窗户的影子、遮阳伞的影子都是在太阳光下形成的。 贝贝和他爸爸在阳光下的沙滩上漫步，他不想让爸爸看到他的影子，那么你能画出贝贝的大致活动的范围吗？只要贝贝的影子与他爸爸的影子完全重叠他爸就看不见他的影子了！ 太阳光因为太阳离我们非常遥远，所以太阳光线可以看成平行光线，像这样的光线所形成的投影成为平行投影 ( parallel projection ). 从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东物体影子的长度变化是：长→短→最短→短→长 基本地理知识：（ 1 ）地球是自西向东自转；（ 2 ）太阳是东升西落（ 3 ）东南西北是以你人为中心顺时针排列的 .北东地平面1234根据上述知识，请按照时间的先后顺序排列太阳光的照射状态 .升起落下中午下午 太阳升起中午下午太阳落下北东从早晨到傍晚，太阳光照射方向： 东→东南→南→西南→西4213物体影子的长度变化是： 长→短→最短→短→长 请按照时间的先后顺序排列杆子在太阳光下影子1234北东1234 下图是小明一天上学、放学时看到的一根电线杆的影子的俯视图，将它们按时间先后顺序进行排列。0北东北东北东北东北（ 1 ）（ 2）(3)（ 4）1234 123这三幅图是我国北方某地某天上午不同时刻的同一位置拍摄的 .⑴ 在三个时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由；⑵ 在同一时刻，大树和小树的影子与它们的高度之间有什么关系？ 下图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的。（ 1 ）在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由。（ 1 ）（ 2 ）（ 3 ）顺序为： 3 → 2 → 1 • 下图是两棵小树在同一时刻的影子 . 请你在图中画出形成树影的...
