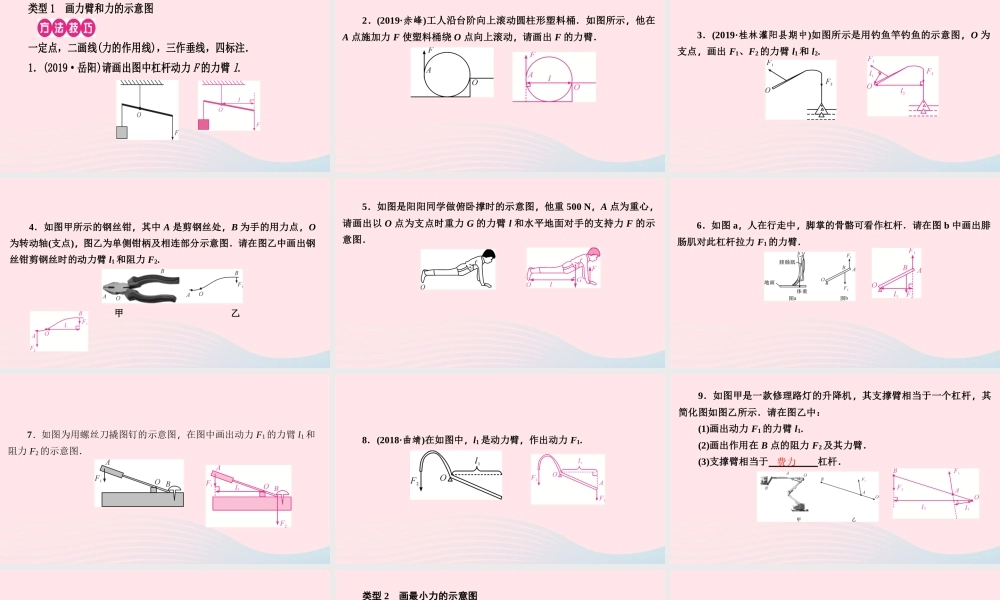

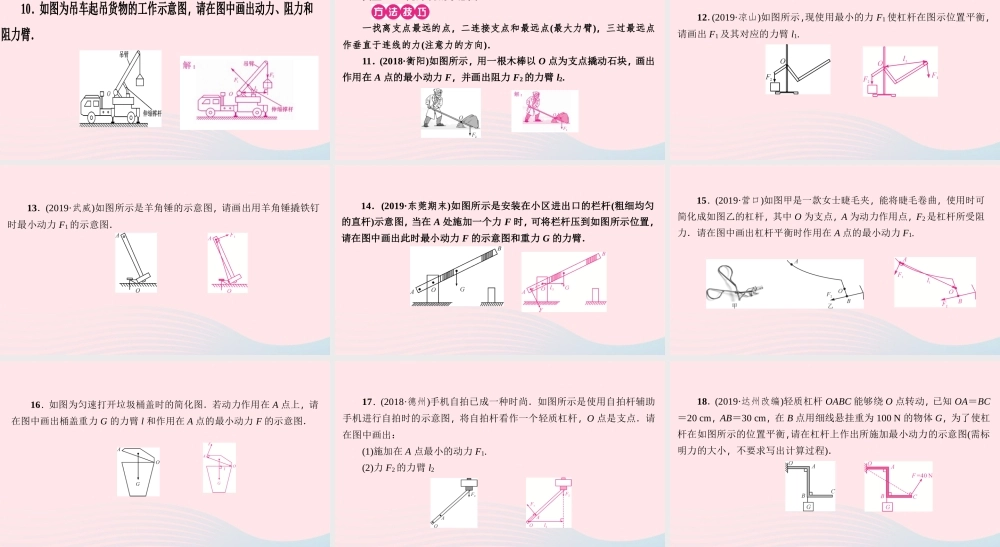

第六章 力和机械小专题 ( 三 ) 杠杆作图物 理类型 1画力臂和力的示意图一定点，二画线(力的作用线)，三作垂线，四标注．1．(2019·岳阳)请画出图中杠杆动力 F 的力臂 l.2．(2019·赤峰)工人沿台阶向上滚动圆柱形塑料桶．如图所示，他在A 点施加力 F 使塑料桶绕 O 点向上滚动，请画出 F 的力臂．3．(2019·桂林灌阳县期中)如图所示是用钓鱼竿钓鱼的示意图，O 为支点，画出 F1、F2 的力臂 l1 和 l2.4．如图甲所示的钢丝钳，其中 A 是剪钢丝处，B 为手的用力点，O为转动轴(支点)，图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂 l1 和阻力 F2.甲乙5．如图是阳阳同学做俯卧撑时的示意图，他重 500 N，A 点为重心，请画出以 O 点为支点时重力 G 的力臂 l 和水平地面对手的支持力 F 的示意图．6．如图 a，人在行走中，脚掌的骨骼可看作杠杆．请在图 b 中画出腓肠肌对此杠杆拉力 F1 的力臂．7．如图为用螺丝刀撬图钉的示意图，在图中画出动力 F1 的力臂 l1 和阻力 F2 的示意图．8．(2018·曲靖)在如图中，l1 是动力臂，作出动力 F1.9．如图甲是一款修理路灯的升降机，其支撑臂相当于一个杠杆，其简化图如图乙所示．请在图乙中：(1)画出动力 F1 的力臂 l1.(2)画出作用在 B 点的阻力 F2 及其力臂．(3)支撑臂相当于杠杆． 费力 10．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．类型 2画最小力的示意图一找离支点最远的点，二连接支点和最远点(最大力臂)，三过最远点作垂直于连线的力(注意力的方向)．11．(2018·衡阳)如图所示，用一根木棒以 O 点为支点撬动石块，画出作用在 A 点的最小动力 F，并画出阻力 F2 的力臂 l2.12．(2019·凉山)如图所示，现使用最小的力 F1 使杠杆在图示位置平衡，请画出 F1 及其对应的力臂 l1.13．(2019·武威)如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力 F1 的示意图．14．(2019·东莞期末)如图所示是安装在小区进出口的栏杆(粗细均匀的直杆)示意图，当在 A 处施加一个力 F 时，可将栏杆压到如图所示位置，请在图中画出此时最小动力 F 的示意图和重力 G 的力臂．15．(2019·营口)如图甲是一款女士睫毛夹，能将睫毛卷曲，使用时可简化成如图乙的杠杆，其中 O 为支点，A 为动力作用点，F2 是杠杆所受阻力．请在图中画出杠杆平衡时作用在 A 点的最小动力 F1.16．如图...
