九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件VIP免费

九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件九年级物理全册 162串、并联电路中电压的规律课件 (新版)新人教版 课件

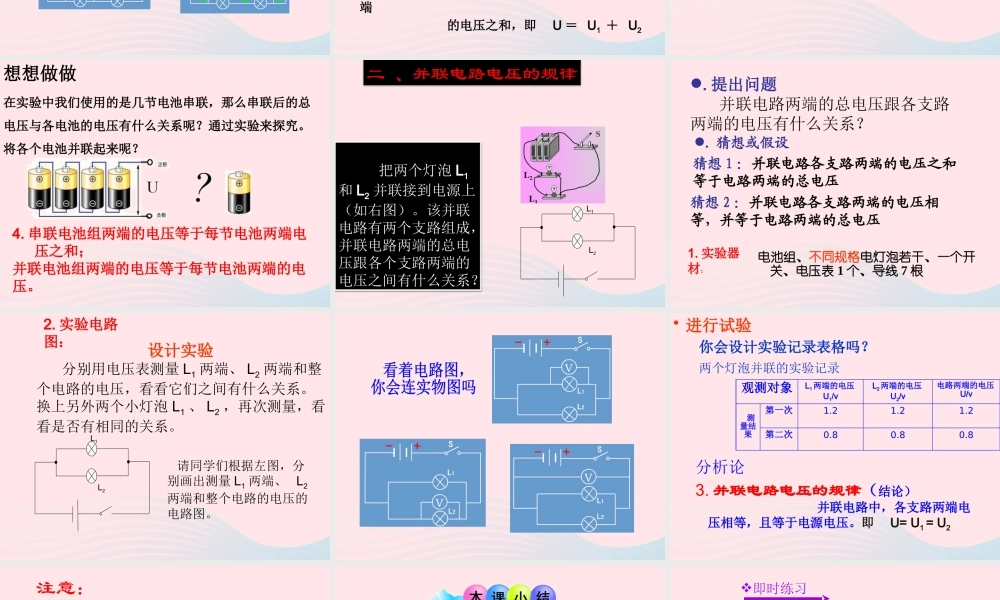

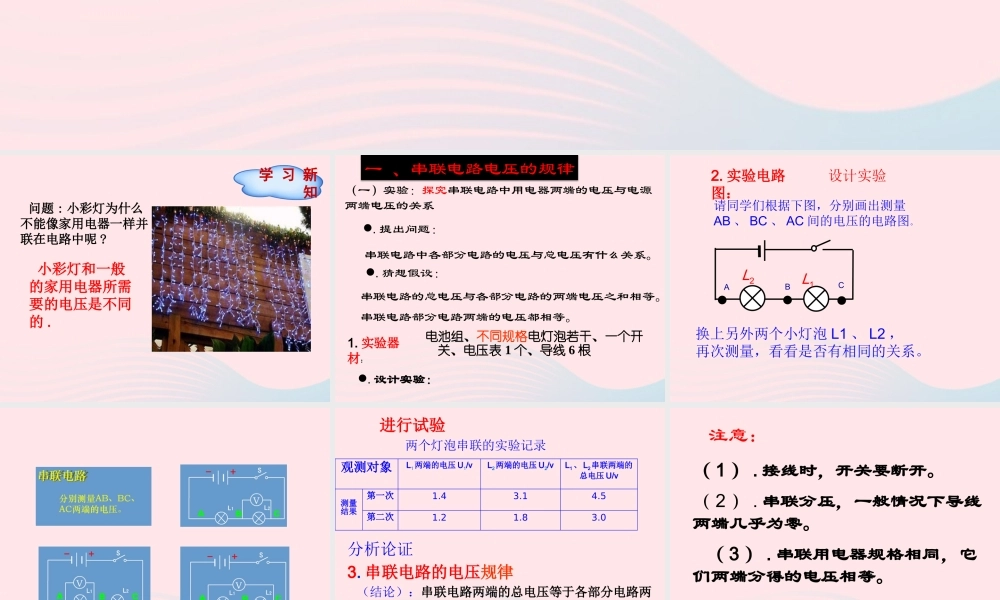

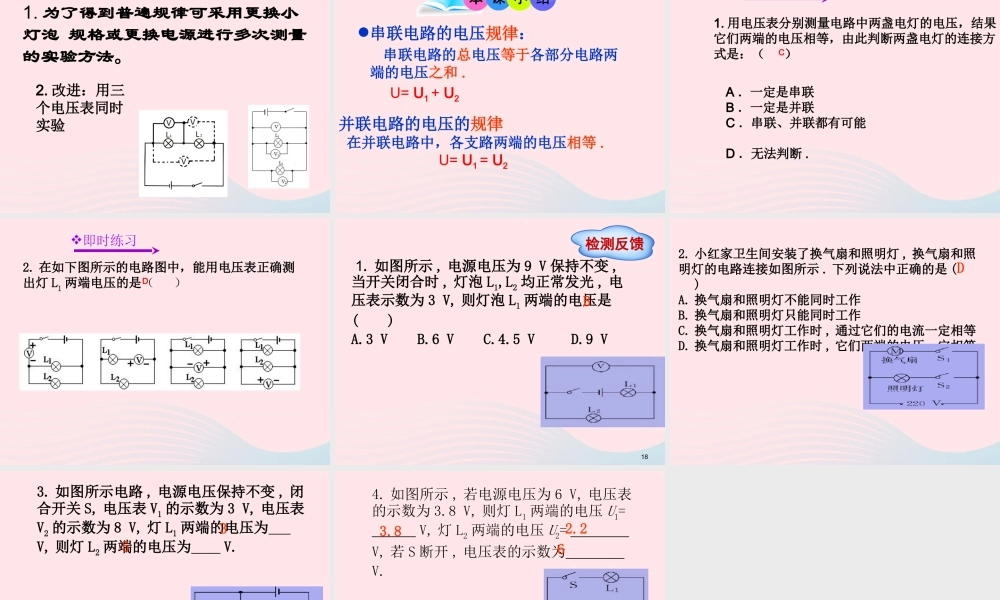

第十六章 电压 电阻第 2 节 串、并联电路中电压的规律问题 : 小彩灯为什么不能像家用电器一样并联在电路中呢 ?小彩灯和一般的家用电器所需要的电压是不同的 .学 习 新 知一 、串联电路电压的规律(一)实验:探究串联电路中用电器两端的电压与电源两端电压的关系. 提出问题:串联电路中各部分电路的电压与总电压有什么关系。. 猜想假设:串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。. 设计实验:1. 实验器材:电池组、不同规格电灯泡若干、一个开关、电压表 1 个、导线 6 根换上另外两个小灯泡 L1 、 L2 ,再次测量,看看是否有相同的关系。请同学们根据下图,分别画出测量AB 、 BC 、 AC 间的电压的电路图。设计实验ABCL2L12. 实验电路图:进行试验 两个灯泡串联的实验记录观测对象L1两端的电压 U1/vL2两端的电压 U2/vL1、 L2串联两端的总电压 U/v 测量结果第一次1.43.14.5第二次1.21.83.0分析论证3. 串联电路的电压规律 (结论):串联电路两端的总电压等于各部分电路两端 的电压之和,即 U = U1 + U2( 1 ) . 接线时,开关要断开。( 2 ) . 串联分压,一般情况下导线两端几乎为零。 ( 3 ) . 串联用电器规格相同,它们两端分得的电压相等。 注意:想想做做在实验中我们使用的是几节电池串联,那么串联后的总电压与各电池的电压有什么关系呢?通过实验来探究。将各个电池并联起来呢?4. 串联电池组两端的电压等于每节电池两端电 压之和;并联电池组两端的电压等于每节电池两端的电压。 把两个灯泡 L1和 L2 并联接到电源上(如右图)。该并联电路有两个支路组成,并联电路两端的总电压跟各个支路两端的电压之间有什么关系?二 、并联电路电压的规律 L1 L2. 提出问题 并联电路两端的总电压跟各支路两端的电压有什么关系?猜想 2 :并联电路各支路两端的电压相等,并等于电路两端的总电压 . 猜想或假设猜想 1 :并联电路各支路两端的电压之和等于电路两端的总电压电池组、不同规格电灯泡若干、一个开关、电压表 1 个、导线 7 根1. 实验器材: 设计实验 分别用电压表测量 L1 两端、 L2 两端和整个电路的电压,看看它们之间有什么关系。换上另外两个小灯泡 L1 、 L2 ,再次测量,看看是否有相同的关系。 请同学们根据左图,分别画出测量 L1 两端、 L2两端和整个电路的电压的电路图。 L1 L...
